Beschreibung
Reflex Ausdehnungsgefäß MAG F 8, 24l, 3 bar, Weiß
Das Reflex Ausdehnungsgefäß MAG F 8 der Serie Reflex F ist ein Membran-Druckausdehnungsgefäß mit einem Volumen von 24 Litern und einem maximalen Arbeitsdruck von 3 bar. Es ist für geschlossene Heiz- und Kühlwassersysteme konzipiert und eignet sich besonders für den vertikalen Einbau an Wandkesseln. Die weiße Ausführung ist platzsparend gestaltet und entspricht der DIN EN 13831 sowie der Druckgeräterichtlinie 2014/68/EU.
Wie ist das Reflex MAG F 8 konstruiert und welche Materialien werden verwendet?

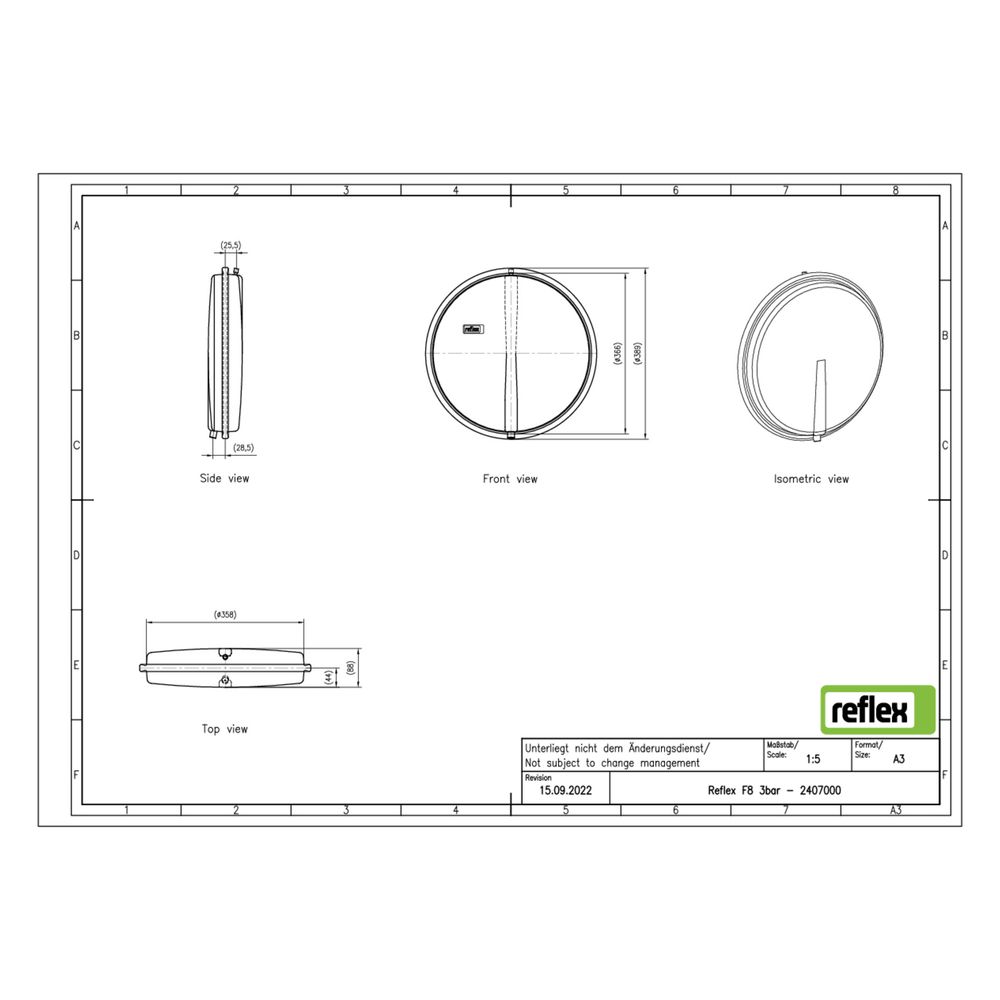

Das Ausdehnungsgefäß verfügt über eine langlebige Epoxidharzbeschichtung, die den Behälter vor Korrosion schützt. Die nicht tauschbare Halbmembran aus Butylkautschuk (IIR) teilt das Gefäß in einen Wasser- und einen Gasraum mit Polster. Die Flachformbauweise sorgt für eine kompakte Bauform mit einem Durchmesser und einer Bauhöhe von jeweils 389 mm.
Für welche Einsatzbedingungen ist das Gefäß geeignet?
Das Reflex MAG F 8 ist für Zentralheizungen und Kühlwassersysteme ausgelegt. Es ist für den Betrieb mit Frostschutzmitteln geeignet, wobei ein Zusatz von mindestens 25 bis maximal 50 Prozent empfohlen wird. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur 70 °C. Der zulässige Vordruck liegt bei 0,75 bar.
Wie erfolgt der Anschluss und die Montage des Ausdehnungsgefäßes?
Das Gefäß ist mit einem metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/8 Zoll (10 mm) und einem Rohraußendurchmesser von 17,2 mm ausgestattet. Ab einem Volumen von 18 Litern ist eine Befestigungslasche für die vertikale Montage vorhanden. Das Gefäß wird ohne Füße, Sicherheitsventil, Manometer oder Befestigungsmaterial geliefert und ist nicht für die horizontale Platzierung vorgesehen.
Technische Daten
- Volumen: 24 l
- Maximaler Arbeitsdruck: 3 bar
- Vordruck: 0,75 bar
- Max. zulässige Systemtemperatur: 120 °C
- Max. Betriebstemperatur: 70 °C
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Max. Glykol-Mischung: 50 %
- Bauhöhe: 389 mm
- Durchmesser: 389 mm
- Anschluss: Außengewinde metrisch, 3/8 Zoll (10 mm)
- Werkstoff Membran: Butylkautschuk (IIR)
- Farbe: Weiß
Das Reflex Ausdehnungsgefäß MAG F 8 bietet eine kompakte und zuverlässige Lösung für die Druckhaltung in geschlossenen Heiz- und Kühlwassersystemen. Mit seinem Volumen von 24 Litern, einem maximalen Arbeitsdruck von 3 bar und der Eignung für Systemtemperaturen bis 120 °C unterstützt es die Stabilität und Sicherheit der Anlage.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex F |
| Hersteller-Produktgruppe | Reflex F |
| Hersteller-Artikelnummer | 2407000 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-2407000 |
| Bauhöhe | 389,00 |
| Durchmesser | 389,00 |
| EAN-13 | 4036705030376 |
| Farbe | weiß |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 4,72 kg |
| Kippmaß | 550,00 |
| Max Arbeitsdruck | 3,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/8 Zoll (10) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 17,20 |
| Vordruck | 0,75 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
