Beschreibung

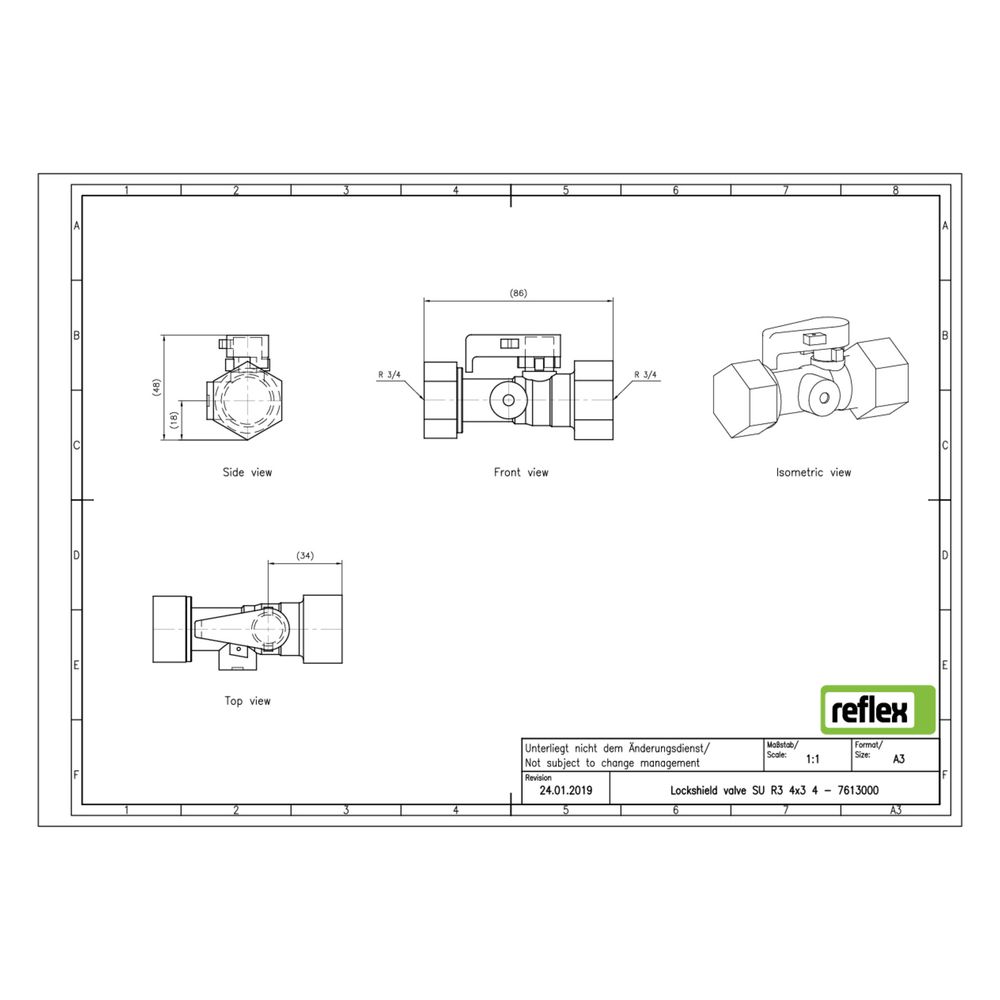

Reflex SU Kappenventil G 3/4" x G 3/4"
Das Reflex SU Kappenventil G 3/4" x G 3/4" ist ein speziell für Membran-Druckausdehnungsgefäße in geschlossenen Heizungs- und Kühlwasseranlagen konzipiertes Zubehör. Es verfügt über eine rechtwinklige Ausführung und eine Absperrung, die ein unbeabsichtigtes Schließen verhindert. Das Ventil ist für Betriebstemperaturen bis 120 °C und einen maximal zulässigen Betriebsüberdruck von 10 bar ausgelegt.
Wofür wird das Reflex SU Kappenventil verwendet?
Das Kappenventil dient als Anschlusskomponente für Membran-Druckausdehnungsgefäße in geschlossenen Heizungs- und Kühlwasseranlagen. Es ermöglicht eine sichere Absperrung und Entleerung der Gefäße gemäß den Anforderungen der DIN EN 12828. Die Konstruktion unterstützt die Betriebssicherheit und erleichtert Wartungsarbeiten durch die integrierte Entleerungsfunktion.
Welche technischen Eigenschaften besitzt das Kappenventil?
Das Ventil verfügt über Anschlüsse mit einem Rohraußendurchmesser von 19 mm (G 3/4") und ist rechtwinklig ausgeführt, was eine flexible Installation ermöglicht. Es ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und kann Temperaturen bis 120 °C standhalten. Das Gewicht beträgt 0,26 kg, was auf eine kompakte und robuste Bauweise hinweist.
Wie ist das Kappenventil gegen unbeabsichtigtes Schließen geschützt?
Das Reflex SU Kappenventil ist mit einer Absperrung ausgestattet, die ein unbeabsichtigtes Schließen verhindert. Diese Sicherheitsfunktion trägt dazu bei, den Betrieb der Heizungs- oder Kühlwasseranlage zuverlässig zu gestalten und unbeabsichtigte Unterbrechungen zu vermeiden.
Technische Daten
- Anschluss: G 3/4" x G 3/4"
- Rohraußendurchmesser Anschluss: 19 mm
- Maximale Betriebstemperatur: 120 °C
- Maximal zulässiger Betriebsüberdruck: 10 bar
- Gewicht: 0,26 kg
- Ausführung: rechtwinklig
Das Reflex SU Kappenventil G 3/4" x G 3/4" bietet eine sichere und normgerechte Lösung für den Anschluss von Membran-Druckausdehnungsgefäßen in geschlossenen Heizungs- und Kühlwasseranlagen. Mit seiner robusten Bauweise, der Absperrung gegen unbeabsichtigtes Schließen und der Entleerungsfunktion gemäß DIN EN 12828 unterstützt es einen zuverlässigen und wartungsfreundlichen Betrieb bei Temperaturen bis 120 °C und einem Betriebsdruck von bis zu 10 bar.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | SU Schnellkupplung |
| Hersteller-Produktgruppe | SU Schnellkupplung |
| Hersteller-Artikelnummer | 7613000 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-7613000 |
| EAN-13 | 4036705008108 |
| Gewicht | 0,28 kg |
| Max Arbeitsdruck | 10,00 |
| Plombierbar | nein |
| Rechtwinklige Ausführung | ja |
| Rohraußendurchmesser Anschluss 1 | 19,00 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
