Beschreibung

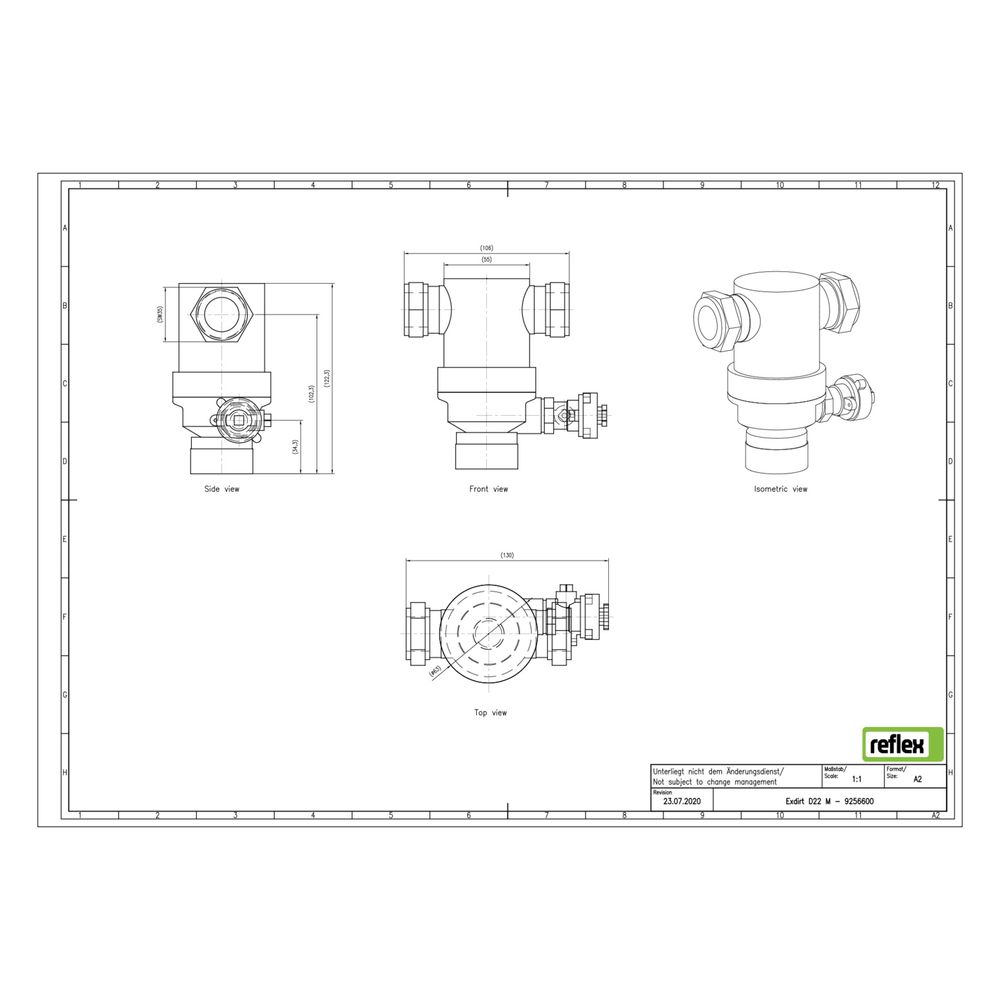

Reflex Exdirt Schmutzabscheider D 22 M, mit Klemmring und Magnet, 10 bar
Der Reflex Exdirt Schmutzabscheider D 22 M mit Klemmringanschluss und integriertem Ansteckmagnet ist für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt selbst kleinste Schmutz- und Schlammpartikel aus Wasser und Wasser-Glykol-Gemischen bis zu einem Mischverhältnis von 50/50 % und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Schmutzpartikel effektiv aus dem Wasserstrom abgeschieden werden. Ein integrierter Hochenergie-Dauermagnet aus einer isostatisch gepressten Neodym-Scheibe in einer TPE-Ansteckhülse sorgt für die gezielte Abscheidung und Fixierung ferromagnetischer Partikel. Das axial ausgerichtete Magnetfeld ermöglicht eine hocheffiziente Trennung direkt in der Abscheidekammer.
Wie wird der Magnet eingesetzt und gewartet?
Der Ansteckmagnet mit Easy Clip-Funktion ermöglicht eine schnelle, werkzeuglose Montage. Für Wartungsarbeiten kann der Magnet einfach vom Gehäuse abgezogen werden, um die gesammelten Partikel zu entfernen. Diese Reinigung ist ohne Betriebsunterbrechung möglich, da der Magnet extern angebracht ist und der Wasserfluss nicht gestört wird.
Wie erfolgt die Reinigung und Entleerung des Schmutzsammelraums?
Die Reinigung und Entleerung erfolgt über einen eigenen Entschlammungskugelhahn, der eine einfache Entfernung der abgesetzten Schmutzpartikel ohne Unterbrechung des Anlagenbetriebs ermöglicht. Dies unterstützt eine effiziente Wartung und dauerhafte Systemfunktion.
Für welche Systeme und Medien ist der Reflex Exdirt geeignet?
Der Schmutzabscheider ist für geschlossene Heiz- und Kühlsysteme ausgelegt. Er eignet sich für Wasser und Wasser-Glykol-Gemische bis zu 50 % Glykolanteil. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C. Eine Verwendung in offenen Systemen oder Solaranlagen ist nicht vorgesehen.
Technische Daten
- Anschluss: Klemmring
- Werkstoff Gehäuse: Messing
- Nenndurchmesser: 3/4 Zoll (20)
- Rohraußendurchmesser: 26,90 mm
- Baulänge: 106 mm
- Maximaler Betriebsdruck: 10 bar
- Maximale Glykol-Mischung: 50 %
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Durchflussleistung: 0,10 bis 1,25 m³/h
- Magnetposition: extern
Der Reflex Exdirt Schmutzabscheider D 22 M mit Klemmringanschluss und integriertem Hochleistungsmagnet bietet eine wartungsfreundliche Lösung zur Entfernung von Schmutz- und Schlammpartikeln in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und der Möglichkeit zur Reinigung während des Betriebs unterstützt er eine effiziente und langlebige Anlagenfunktion.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9256600 |
| Hersteller | Reflex |
| Anschluss | Klemmring |
| Artikelnummer | REFLEX-9256600 |
| Ausführung | horizontal |
| Baulänge | 106,00 |
| Durchflussleistung | 0,10 - 1,25 |
| EAN-13 | 4036705198885 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 1,2 kg |
| Magnetisches Funktionsprinzip | ja |
| Magnetposition | extern |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | 3/4 Zoll (20) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 26,90 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 30666633 |
