Beschreibung

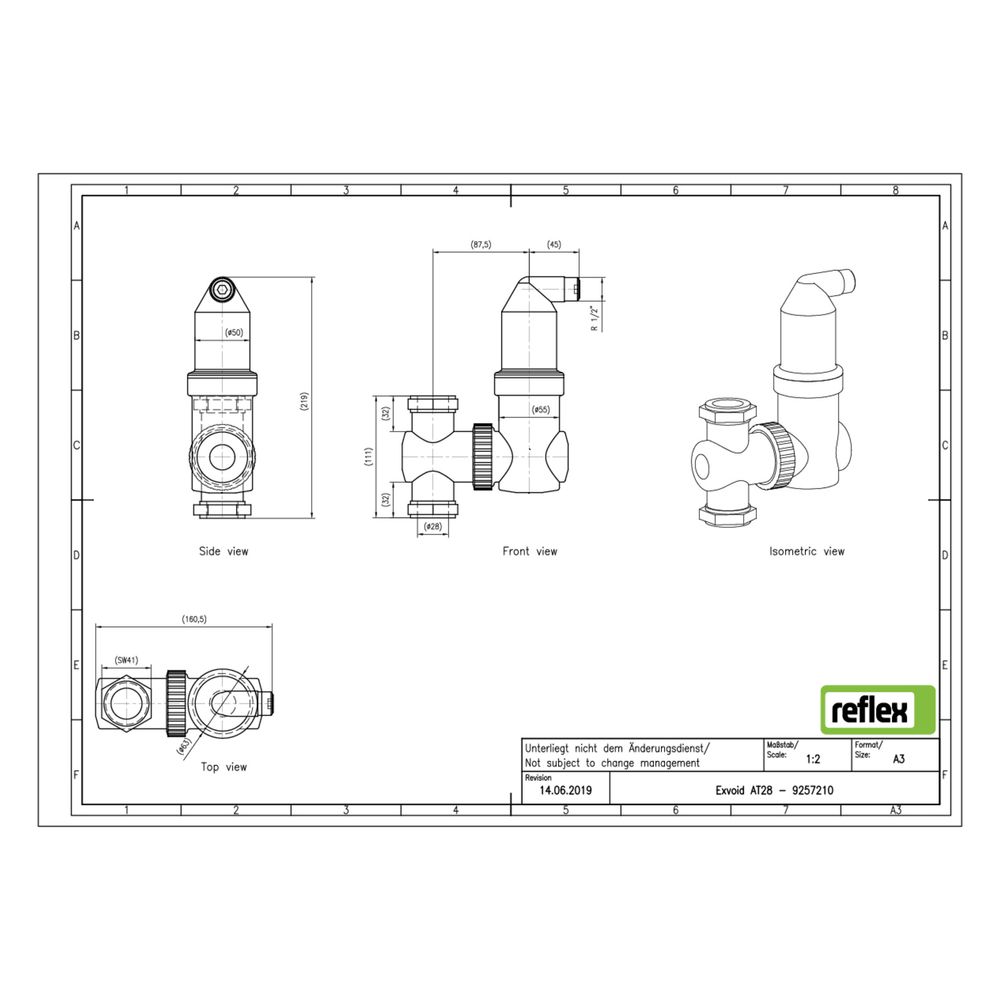

Reflex Exvoid Twist Luft-Mikroblasenabscheider AT 28mm, mit Klemmring, 10 bar
Der Reflex Exvoid Twist Luft-Mikroblasenabscheider AT 28 mm mit Klemmringanschluss ist ein hochwertiges Zubehör für Heiz- und Kühlsysteme. Er entfernt Mikroblasen zuverlässig und schnell aus dem Flüssigkeitsstrom und ist für den Einsatz in geschlossenen Systemen mit Wasser oder Wasser-Glykol-Gemischen bis zu 50 % geeignet. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C ist er ideal für den Einsatz in Solar-, Heiz- und Kühlanlagen.
Wie funktioniert der Exvoid Twist Mikroblasenabscheider?
Der Exvoid Twist arbeitet nach dem Prinzip der Vollstromabscheidung mit Beruhigung. Gasblasen werden im Flüssigkeitsstrom über ein optimiertes Abscheideelement gesammelt und automatisch über einen integrierten, nicht absperrbaren Großentlüfter in die Atmosphäre abgegeben. Die permanente Entlüftung sorgt für eine effiziente Betriebsentlüftung, insbesondere an Hochpunkten von Anlagen.
Für welche Systeme ist der Mikroblasenabscheider geeignet?
Der Mikroblasenabscheider ist speziell für geschlossene flüssigkeitsgefüllte Systeme konzipiert und eignet sich für Heiz- und Kühlsysteme sowie Solaranlagen. Er ist kompatibel mit Wasser und Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50/50 %. Offene Systeme sind nicht vorgesehen. Die Ausführung mit Klemmringanschluss ermöglicht eine flexible Installation an vertikalen und horizontalen Rohrleitungen.
Welche technischen Merkmale zeichnen den Exvoid Twist aus?
Der Mikroblasenabscheider besteht aus Messing und ist für einen Nenndurchmesser von 1 Zoll (25 mm) ausgelegt. Er verfügt über eine Baulänge von 111 mm und einen Kvs-Wert von 12,2, was eine Durchflussleistung von 0,1 bis 2,0 m³/h ermöglicht. Die maximale Mediumtemperatur beträgt 110 °C, der maximale Arbeitsdruck liegt bei 10 bar. Die 360-Grad drehbaren Anschlüsse erlauben eine flexible Ausrichtung an der Rohrleitung.
Technische Daten
- Anschluss: Klemmring
- Werkstoff Gehäuse: Messing
- Nenndurchmesser: 1 Zoll (25 mm)
- Rohraußendurchmesser: 28 mm
- Baulänge: 111 mm
- Maximaler Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Maximale Glykol-Mischung: 50 %
- Kvs-Wert: 12,2
- Durchflussleistung: 0,1 bis 2,0 m³/h
- Automatischer Entlüfter: integriert
Der Reflex Exvoid Twist Mikroblasenabscheider bietet eine zuverlässige und dauerhafte Lösung zur Entfernung von Luft und Mikroblasen in Heiz- und Kühlsystemen. Mit seiner robusten Messingausführung, dem automatischen Entlüfter und der flexiblen Anschlussmöglichkeit ist er für den Einsatz in geschlossenen Systemen mit bis zu 10 bar Betriebsdruck und Temperaturen bis 110 °C bestens geeignet.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9257210 |
| Hersteller | Reflex |
| Anschluss | Klemmring |
| Artikelnummer | REFLEX-9257210 |
| Ausführung | vertikal |
| Baulänge | 111,00 |
| Durchflussleistung | 0,10 - 2,00 |
| EAN-13 | 4036705172656 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 2,49 kg |
| Kvs-Wert | 12,20 |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | 1 Zoll (25) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 33,70 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE30666633 |
