Reflex Exvoid Luft-Mikroblasenabscheider Solar A G 1 1/4", mit Gewinde, 10 bar
Der Reflex Exvoid Luft-Mikroblasenabscheider Solar A G 1 1/4" ist eine Armatur der Serie Exvoid von Reflex, die speziell für die Entfernung von Mikroblasen in geschlossenen Solar-, Heiz- und Kühlsystemen entwickelt wurde. Das Messinggehäuse mit Gewindeanschluss ist für einen maximalen Arbeitsdruck von 10 bar und Mediumtemperaturen bis 180 °C ausgelegt. Das Gerät eignet sich für Wasser und Wasser-Glykolgemische bis zu 50 % Glykolanteil.
Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?
Der Mikroblasenabscheider arbeitet nach dem Prinzip Vollstrom mit Beruhigung. Gasblasen werden über ein optimiertes Abscheideelement aus dem Flüssigkeitsstrom gesammelt und automatisch über einen integrierten, nicht absperrbaren Exvoid-T Großentlüfter permanent in die Atmosphäre abgegeben. So wird eine kontinuierliche und effiziente Entlüftung des Systems ermöglicht.
Für welche Systeme ist der Exvoid Luft-Mikroblasenabscheider geeignet?
Das Gerät ist für geschlossene, flüssigkeitsgefüllte Anlagensysteme mit hohen Betriebstemperaturen konzipiert. Es eignet sich für Solar-, Heiz- und Kühlsysteme, die mit Wasser oder Wasser-Glykolgemischen bis zu 50 % betrieben werden. Offene Systeme sind nicht vorgesehen.
Welche technischen Merkmale zeichnen den Mikroblasenabscheider aus?

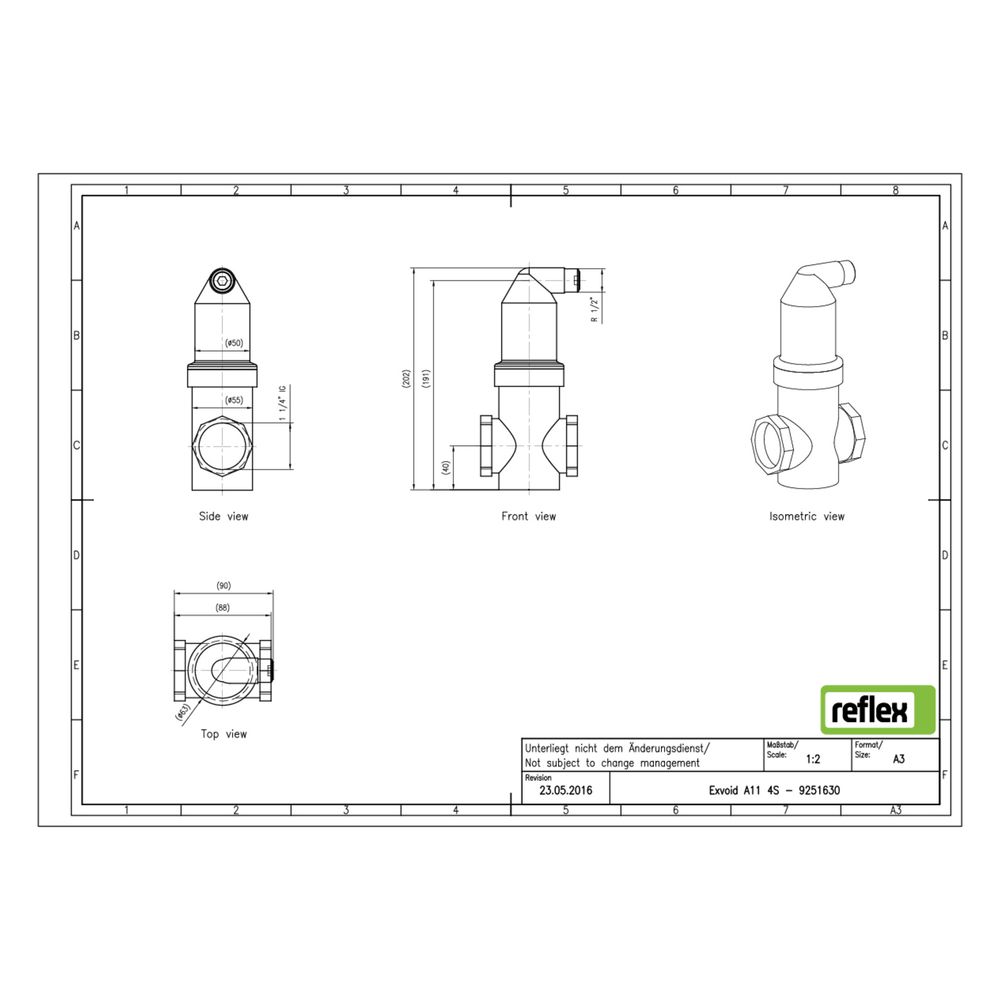

Der Reflex Exvoid verfügt über einen Nenndurchmesser von 1 1/4 Zoll (32 mm) und eine Baulänge von 88 mm. Der Kvs-Wert beträgt 31,8, was eine Durchflussleistung von 0,10 bis 3,70 m³/h ermöglicht. Das Gehäuse besteht aus Messing, und der Anschluss erfolgt über ein Gewinde. Eine Reinigung während des Betriebs ist nicht möglich.
Technische Daten
- Nenndurchmesser: 1 1/4 Zoll (32 mm)
- Baulänge: 88 mm
- Werkstoff Gehäuse: Messing
- Maximaler Arbeitsdruck: 10 bar
- Maximale Mediumtemperatur: 180 °C
- Maximale Glykol-Mischung: 50 %
- Kvs-Wert: 31,8
- Durchflussleistung: 0,10 bis 3,70 m³/h
- Ausführung: horizontal
- Automatischer Entlüfter: integriert, nicht absperrbar
- Geeignet für: geschlossene Solar-, Heiz- und Kühlsysteme
Der Reflex Exvoid Luft-Mikroblasenabscheider Solar A G 1 1/4" bietet eine zuverlässige Lösung zur Entfernung von Mikroblasen in geschlossenen Solar-, Heiz- und Kühlsystemen. Mit einem maximalen Arbeitsdruck von 10 bar und einer Mediumtemperatur von bis zu 180 °C unterstützt er die Systemeffizienz durch kontinuierliche Entlüftung und trägt zur Schonung der Anlagenkomponenten bei.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9251630 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9251630 |
| Ausführung | horizontal |
| Baulänge | 88,00 |
| Durchflussleistung | 0,10 - 3,70 |
| EAN-13 | 4036705088346 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 1,45 kg |
| Kvs-Wert | 31,80 |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 180,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | 1 1/4 Zoll (32) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 42,40 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Luft |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
