Reflex Exdirt Schmutzabscheider D G 3/4", mit Gewinde, 10 bar

Der Reflex Exdirt Schmutzabscheider D mit 3/4 Zoll Gewinde ist ein hochwertiges Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er ist speziell für die Entfernung von Schmutz- und Schlammpartikeln ab einer Größe von 5 Mikrometern konzipiert und eignet sich für Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50 zu 50 Prozent. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C bietet der Schmutzabscheider zuverlässigen Schutz für die Anlage und trägt zur Betriebskostensenkung bei.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch selbst kleinste schädliche Partikel effektiv aus dem Flüssigkeitsstrom entfernt werden. Der speziell gestaltete Einsatz ermöglicht die Abscheidung von Partikeln ab 5 Mikrometern. Die Reinigung des Schmutzsammelraums erfolgt über einen integrierten Entschlammungskugelhahn, der eine Entleerung und Säuberung ohne Unterbrechung des Betriebs ermöglicht. Dadurch wird die Lebensdauer der Heiz- und Kühlsysteme verlängert und der Wartungsaufwand reduziert.

Für welche Systeme ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen ausgelegt. Er ist kompatibel mit Wasser und Wasser-Glykol-Gemischen bis zu 50 Prozent Glykolanteil. Die Ausführung mit Messinggehäuse und Gewindeanschluss macht ihn besonders geeignet für Anlagen mit einem Nenndurchmesser von 3/4 Zoll (DN 20). Der Schmutzabscheider ist nicht für offene Systeme oder Solaranlagen vorgesehen.

Welche technischen Merkmale zeichnen den Reflex Exdirt aus?

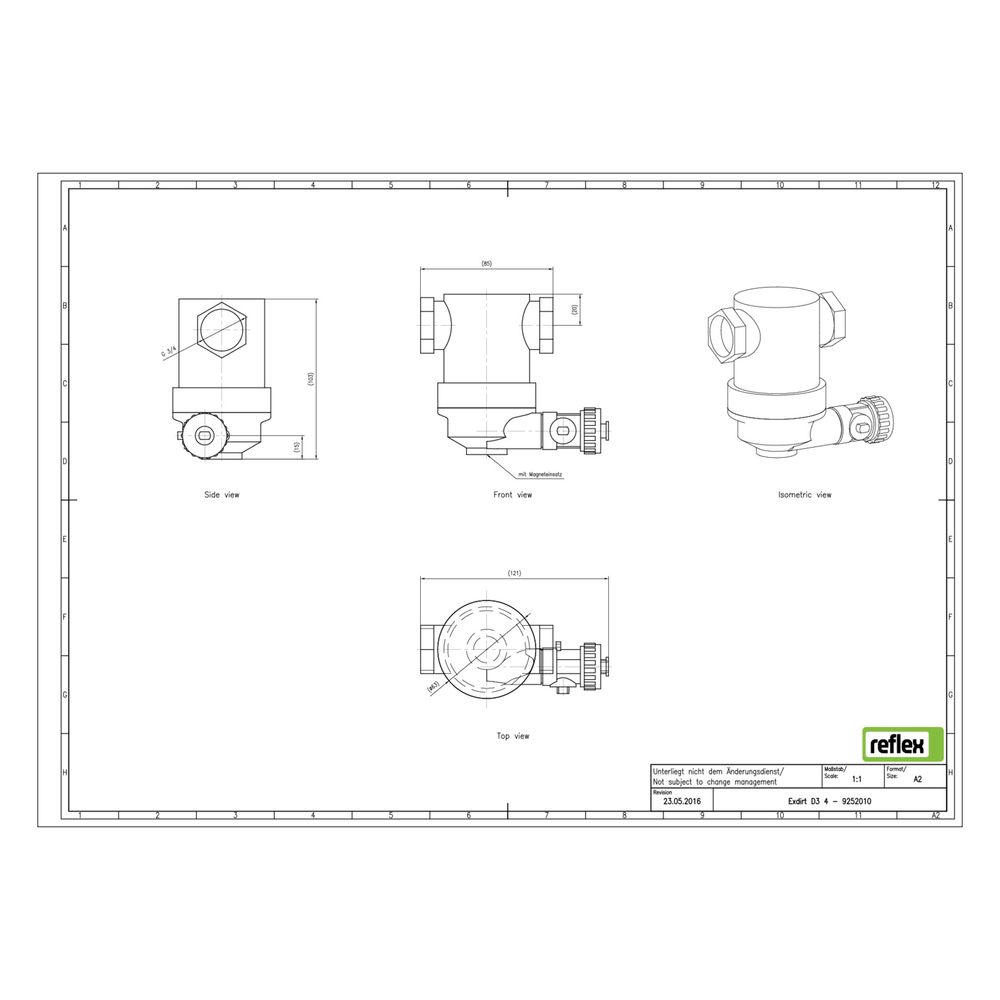

Der Schmutzabscheider verfügt über ein Messinggehäuse mit einem Rohraußendurchmesser von 26,9 mm und einer Baulänge von 85 mm. Er ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und kann Mediumtemperaturen von 0 bis 110 °C dauerhaft verarbeiten. Der Kvs-Wert beträgt 10,7, was auf eine gute Durchflussleistung von 0,10 bis 1,25 m³/h hinweist. Die Ausführung ist horizontal, ohne Kupplungen und ohne magnetisches Funktionsprinzip.

Technische Daten

• Anschluss: 3/4 Zoll (DN 20) Gewinde
• Werkstoff Gehäuse: Messing
• Maximaler Arbeitsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Kvs-Wert: 10,7
• Durchflussleistung: 0,10 bis 1,25 m³/h
• Baulänge: 85 mm
• Rohraußendurchmesser: 26,9 mm
• Ausführung: horizontal

Der Reflex Exdirt Schmutzabscheider D 3/4" mit Gewinde ist eine effiziente Lösung zur Entfernung von Schmutzpartikeln in Heiz- und Kühlsystemen. Mit seiner robusten Messingausführung, der Möglichkeit zur Reinigung während des Betriebs und der Eignung für Wasser-Glykol-Gemische bis 50 Prozent unterstützt er die Schonung der Anlage und trägt zur Reduzierung von Betriebskosten bei.
