Reflex Steuereinheit RS external air T für Reflexomat, Control Touch, Fremddruckluft

Die Steuereinheit Reflex Steuereinheit RS external air T von Reflex ist Teil der Reflexomat-Serie und dient der kompressorgesteuerten Druckhaltung in Heiz- und Kühlsystemen. Sie ist für den Einsatz in geschlossenen Heizwasser- und Kühlkreisläufen mit Nennvolumen von 200 bis 5000 Litern konzipiert und ermöglicht eine präzise Druckregelung mit ein oder zwei Kompressoren sowie einem Luftabströmventil.

Wie funktioniert die Reflex Steuereinheit RS external air T?

Die Steuereinheit reguliert die Druckhaltung durch Fremdeinspeisung von Druckluft in Verbindung mit einem Druckluftmagnetventil, das als Überströmeinrichtung dient. Ein Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Grundgefäßes oder Folgegefäßes. Die Systemdruckmessung erfolgt über einen elektronischen Sensor, der eine genaue Überwachung des Drucks ermöglicht. Die Druckhaltung arbeitet mit einer Genauigkeit von plus/minus 0,1 bar und beinhaltet eine Kompressorüberwachung zur Sicherstellung des Betriebs.

Welche Steuerungs- und Bedienfunktionen bietet die Control Touch Einheit?

Die Control Touch Bedieneinheit ist mit einem 4,3 Zoll resistiven Farb-Touchdisplay ausgestattet, das Programmierung, Betriebsdokumentation und Überwachung ermöglicht. Hilfetexte unterstützen bei allen Funktionen. Die Kommunikationselektronik umfasst zwei RS485-Schnittstellen für Daten- und Kommunikationszwecke, eine serielle TTL-Schnittstelle mit zwei Anschlussklemmen für IO-Platinen sowie einen potenzialfreien Ausgang zur Weiterleitung von Sammelmeldungen. Zusätzlich stehen zwei galvanisch getrennte analoge Ausgänge, beispielsweise für die Systemdruckauswertung, und ein Eingang zur Auswertung von Kontaktwasserzählern zur Verfügung.

Wie ist die Steuereinheit montiert und verdrahtet?

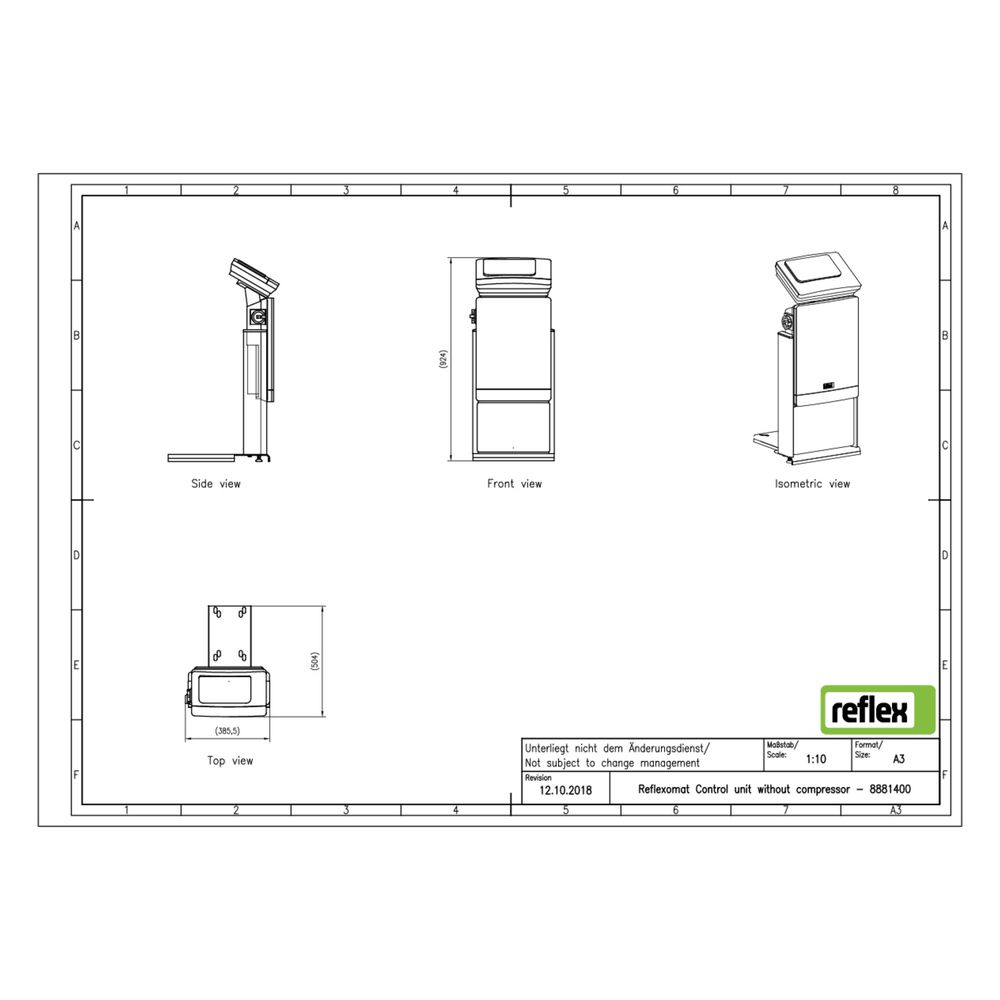

Die Steuereinheit ist ergonomisch und wartungsfreundlich in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumprofilen eingebunden. Das robuste Kunststoffgehäuse des Control Touch Displays ist horizontal an der Steuerung montiert, eine optionale separate vertikale Wandmontage bis zu drei Meter Entfernung ist möglich. Die Steuereinheit wird komplett montiert und anschlussfertig nach VDE-Vorschriften verdrahtet geliefert, inklusive Netzanschlusskabel und Netzstecker.

Welche Funktionen zur Nachspeisung und Systemüberwachung sind integriert?

Die Steuereinheit ermöglicht eine kontrollierte Nachspeisung des Systems mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit oder der Zyklenanzahl. Es besteht die Möglichkeit zur Auswertung eines Kontaktwasserzählers sowie optional zur Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung. Die Dokumentation und Kontrolle des Gesamtsystems erfolgt hinsichtlich der genannten Parameter.

Technische Daten

• Nennvolumen Gefäße: 200 bis 5000 l
• Bauhöhe: 683 mm
• Anschlussspannung: 230 V
• Wirkprinzip: Kompressor
• Max. Mediumtemperatur (Dauerbetrieb): 90 °C
• Für Heizsysteme bis: 24 bar
• Für Kühlsysteme bis: 48 bar
• Digitale Steuerungseinheit: ja
• Koppelbar: ja
• Doppelte Kompressoreinheit: nein
• Kompressor im Sockel: nein

Die Reflex Steuereinheit RS external air T von Reflex bietet eine präzise und zuverlässige Druckhaltung für Heiz- und Kühlsysteme mit einem Nennvolumen von bis zu 5000 Litern. Mit einer digitalen Steuerung, umfangreichen Kommunikationsschnittstellen und integrierter Kompressorüberwachung unterstützt sie eine effiziente und sichere Systemregelung bei einer maximalen Mediumtemperatur von 90 °C und einem Betriebsdruck von bis zu 48 bar.
