Reflex Exdirt Schmutzabscheider D G 1 1/2" M, mit Gewinde und Magnet, 10 bar

Der Reflex Exdirt Schmutzabscheider D G 1 1/2" M mit Gewindeanschluss und externem Ansteckmagnet ist ein hochwertiges Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt selbst kleinste schädliche Schmutz- und Schlammpartikel, schützt die Anlage und trägt zur Reduzierung der Betriebskosten bei. Das Gerät ist für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % geeignet und arbeitet mit einem maximalen Betriebsdruck von 10 bar.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Schmutz- und Schlammpartikel effektiv aus dem Fluidstrom entfernt werden. Ein integrierter Hochenergie-Dauermagnet in Form einer isostatisch gepressten Neodym-Scheibe, die in eine Ansteckhülse aus TPE eingesetzt ist, sorgt für die hocheffiziente Separierung und Fixierung von ferromagnetischen Partikeln. Das axial ausgerichtete Magnetfeld ermöglicht die gezielte Abscheidung direkt in der Abscheidekammer.

Wie wird der Magnet am Schmutzabscheider angebracht und gereinigt?

Der Easy Clip Ansteckmagnet lässt sich ohne zusätzlichen Montageaufwand schnell und einfach am Gehäuse anbringen. Für Wartungsarbeiten kann der Magnet durch einfaches Abziehen vom Abscheidergehäuse entfernt werden. Die Reinigung erfolgt ohne Betriebsunterbrechung, indem der Magnet abgezogen und gereinigt wird, wodurch ferromagnetische Partikel dauerhaft aus dem System entfernt werden.

Wie erfolgt die Reinigung und Entleerung des Schmutzsammelraums?

Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der ebenfalls ohne Betriebsunterbrechung bedient werden kann. Dies ermöglicht eine einfache und effiziente Wartung des Systems.

Für welche Systeme und Medien ist der Reflex Exdirt Schmutzabscheider geeignet?

Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 % betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C.

Welche Ausführung und Anschlussmöglichkeiten bietet das Gerät?

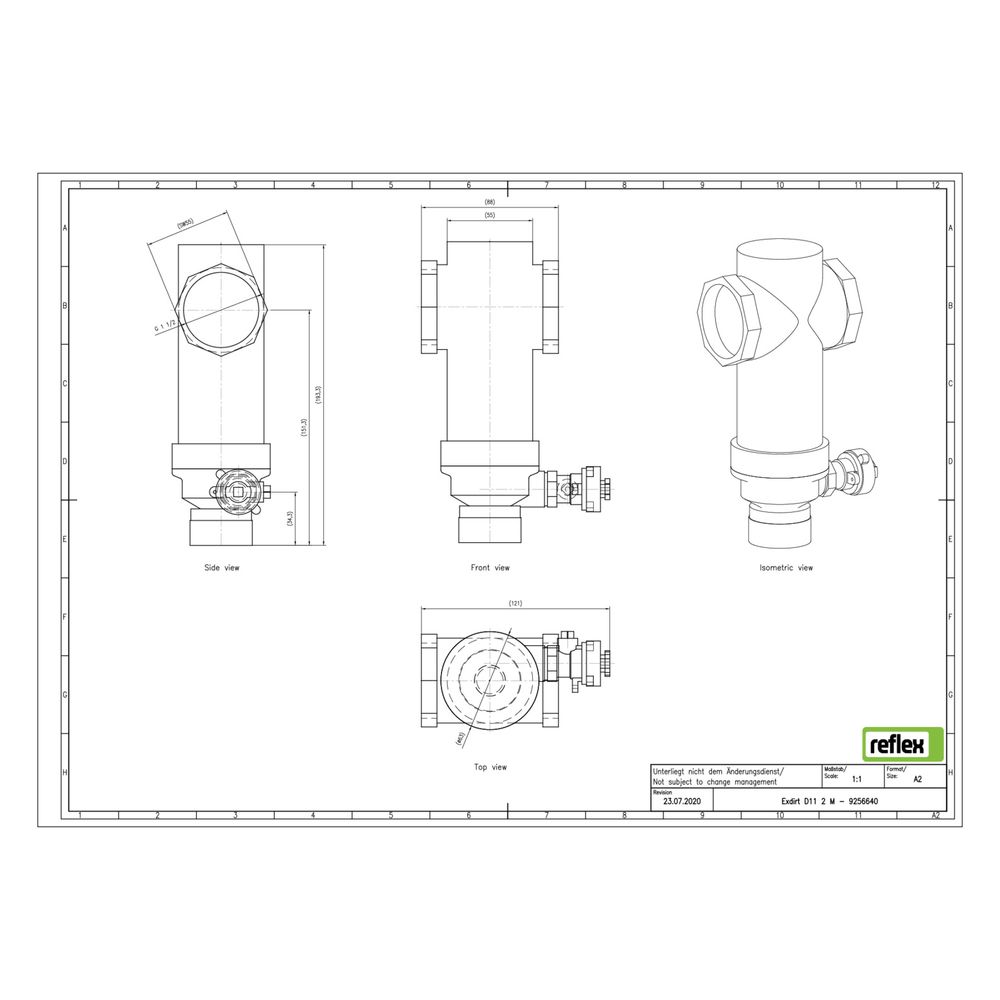

Das Gehäuse des Schmutzabscheiders besteht aus Messing und ist horizontal ausgeführt. Der Anschluss erfolgt über ein Gewinde mit einem Nenndurchmesser von 1 1/2 Zoll (40 mm) und einem Rohraußendurchmesser von 48,30 mm. Das Gerät ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt.

Technische Daten

• Anschluss: Gewinde, 1 1/2 Zoll (40 mm)
• Gehäusematerial: Messing
• Bauform: horizontal
• Maximaler Betriebsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Durchflussleistung: 0,10 bis 5,00 m³/h
• Magnetposition: extern (Ansteckmagnet)
• Reinigung während des Betriebs: möglich
• Systemtyp: geschlossene Heiz- und Kühlwassersysteme

Der Reflex Exdirt Schmutzabscheider D G 1 1/2" M bietet eine zuverlässige und wartungsfreundliche Lösung zur Entfernung von Schmutz- und Schlammpartikeln in Heiz- und Kühlsystemen. Mit seiner robusten Messingausführung, dem integrierten Hochleistungsmagneten und der Möglichkeit zur Reinigung ohne Betriebsunterbrechung trägt er zur Schonung der Anlage und zur Senkung der Betriebskosten bei.
