Reflex Exferro Dauermagnet, für Exdirt D und Extwin TW, DN 50 bis DN 65
Der Reflex Exferro Dauermagnet ist ein Hochenergie-Dauermagnet, der speziell für den optionalen oder nachträglichen Einbau in die Exdirt und Extwin Schlamm- und Schmutzabscheider der Nennweiten DN 50 bis DN 65 (60,3 bis 76,1 mm) entwickelt wurde. Er dient der effektiven Separierung und Fixierung von ferromagnetischen Partikeln im Abscheideprozess und unterstützt so die Reinigung von Fluidströmen in Heizungs- und Kühlanlagen.
Wie funktioniert der Reflex Exferro Dauermagnet?

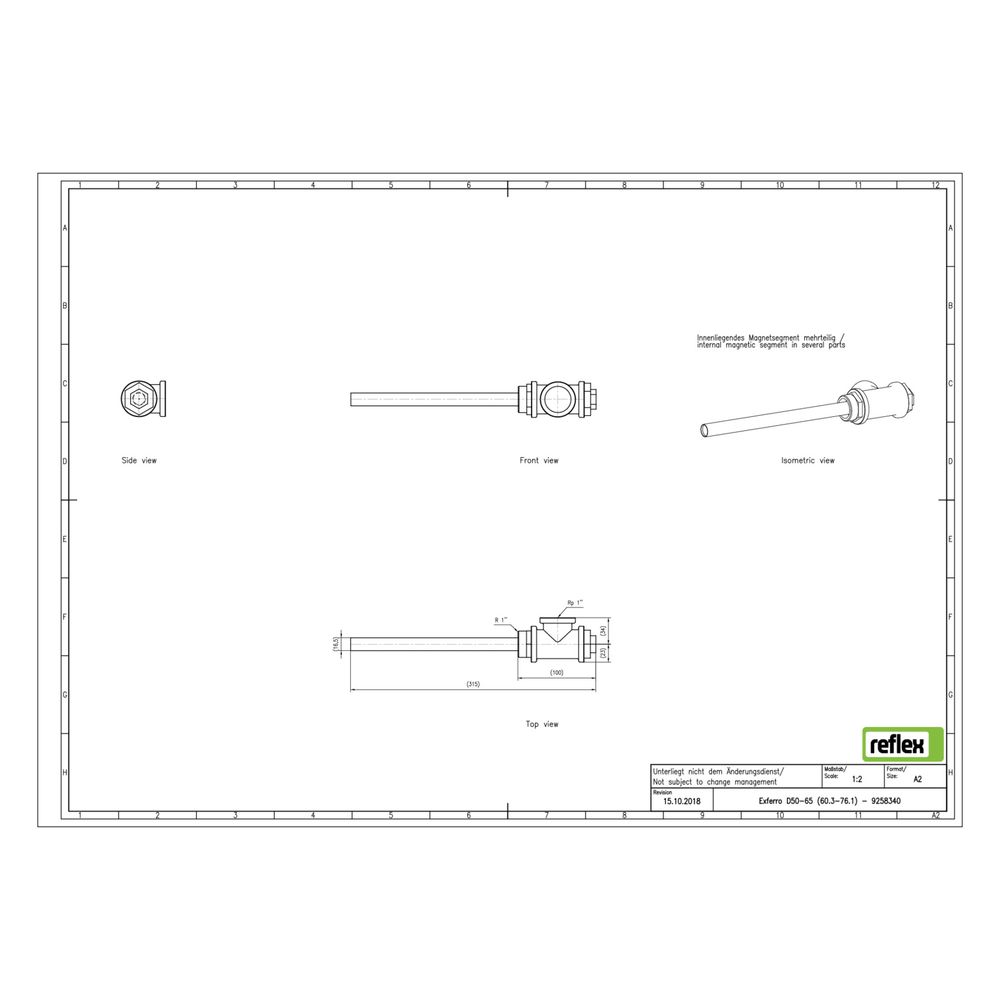

Der Dauermagnet besteht aus einem isostatisch gepressten Neodym-Eisen-Bor Stab, der in eine Einschraubtauchhülse eingesetzt ist. Diese Bauweise ermöglicht eine hohe magnetische Energie, mit der ferromagnetische Partikel aus dem Fluidstrom zuverlässig angezogen und fixiert werden. Die Magnethülse kann zur Reinigung einfach herausgedreht werden, wodurch die gesammelten Partikel gezielt entfernt werden können, ohne den Abscheider ausbauen zu müssen.
Für welche Anlagen ist der Exferro Dauermagnet geeignet?
Der Magnet ist kompatibel mit den Reflex Exdirt und Extwin Schlamm- und Schmutzabscheidern der Nennweiten DN 50 bis DN 65 (60,3 bis 76,1 mm). Er eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, in denen eine zuverlässige Entfernung von metallischen Verunreinigungen erforderlich ist, um die Betriebssicherheit und Effizienz der Anlagen zu unterstützen.
Welche technischen Eigenschaften zeichnen den Exferro Dauermagnet aus?
Der Magnet ist für Betriebstemperaturen bis 110 °C und einen maximal zulässigen Betriebsüberdruck von 10 bar ausgelegt. Die Einbaulänge beträgt 315 mm bei einem Durchmesser von 25 mm. Die minimale Wartungshöhe liegt bei 365 mm, was eine einfache Handhabung und Wartung ermöglicht. Das Gewicht des Dauermagneten beträgt 0,93 kg, was eine einfache Montage und Demontage unterstützt.
Technische Daten
- Betriebstemperatur: 110 °C
- Maximaler Betriebsüberdruck: 10 bar
- Anschluss WBI: G 1'
- Durchmesser: 25 mm
- Minimale Wartungshöhe: 365 mm
- Einbaulänge: 315 mm
- Gewicht: 0,93 kg
- Nennweite: DN 50 bis DN 65 (60,3 bis 76,1 mm)
Der Reflex Exferro Dauermagnet bietet eine effiziente Lösung zur Entfernung von ferromagnetischen Partikeln in Exdirt und Extwin Schlamm- und Schmutzabscheidern. Mit seiner robusten Bauweise und den technischen Eigenschaften unterstützt er die Betriebssicherheit von Heizungs- und Kühlanlagen durch gezielte Partikelabscheidung und einfache Wartung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9258340 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9258340 |
| EAN-13 | 4036705167775 |
| Ersatzteil | nein |
| Gewicht | 1 kg |
| Zubehör | ja |
| WEEE-Nr. | 30666633 |
