Reflex Exdirt Twist Schmutzabscheider DT 1 M, G 1", mit Magnet, 10 bar

Der Reflex Exdirt Twist Schmutzabscheider DT 1 M mit einem 1-Zoll-Gewinde und integriertem Magnet ist für den Einsatz in Heiz- und Kühlsystemen konzipiert. Er entfernt selbst kleinste Schmutz- und Schlammpartikel aus Wasser oder Wasser-Glykol-Gemischen bis zu 50 % und schützt so die Anlage vor Verschleiß. Der Schmutzabscheider ist für geschlossene flüssigkeitsgefüllte Anlagensysteme mit einem maximalen Betriebsdruck von 10 bar geeignet und ermöglicht eine Reinigung ohne Betriebsunterbrechung.

Wie funktioniert der Reflex Exdirt Twist Schmutzabscheider?

Der Exdirt Twist arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Schmutzpartikel effektiv aus dem Fluidstrom abgeschieden werden. Ein integrierter Hochenergie-Dauermagnet aus einer isostatisch gepressten Neodym-Scheibe in einer TPE-Ansteckhülse separiert ferromagnetische Partikel direkt in der Abscheidekammer. Der Magnet ist extern angebracht und kann für die Reinigung einfach abgezogen werden, ohne den Betrieb zu unterbrechen. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der ebenfalls eine Wartung während des Betriebs ermöglicht.

Für welche Anwendungen ist der Schmutzabscheider geeignet?

Der Reflex Exdirt Twist ist speziell für Heiz- und Kühlsysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme ausgelegt. Er eignet sich für Medien wie Wasser und Wasser-Glykol-Gemische mit einem Mischungsverhältnis von bis zu 50 %. Die Bauform mit einem 360 Grad drehbaren Anschluss ermöglicht die flexible Installation in vertikalen und horizontalen Rohrleitungen. Der Schmutzabscheider ist nicht für offene Systeme oder Solaranlagen vorgesehen.

Welche Materialien und Anschlüsse sind verfügbar?

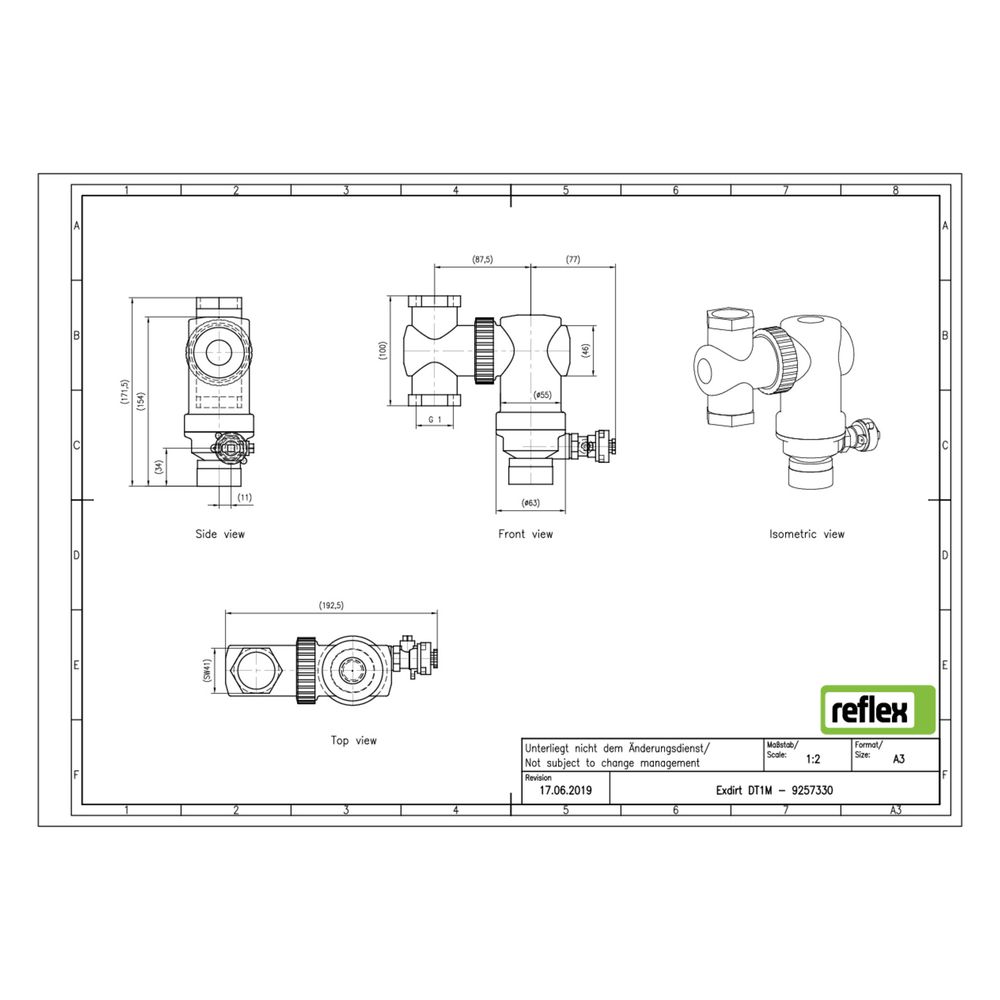

Das Gehäuse des Schmutzabscheiders besteht aus Messing und ist mit einem 1-Zoll-Gewindeanschluss ausgestattet. Die Baulänge beträgt 100 mm, der Rohraußendurchmesser 33,7 mm. Weitere Ausführungen sind mit Stahlgehäuse und unterschiedlichen Anschlussarten erhältlich, diese sind jedoch nicht Bestandteil dieses Modells.

Wie wird die Wartung durchgeführt?

Die Wartung des Reflex Exdirt Twist ist einfach und ohne Betriebsunterbrechung möglich. Der Ansteckmagnet lässt sich schnell abziehen, um die ferromagnetischen Partikel zu entfernen. Die Entleerung des Schmutzsammelraums erfolgt über einen separaten Entschlammungskugelhahn, der ebenfalls während des Betriebs bedient werden kann. Dies reduziert den Aufwand für die Anlagenpflege und trägt zur Betriebssicherheit bei.

Technische Daten

• Anschlussgröße: 1 Zoll (25 mm)
• Maximaler Betriebsdruck: 10 bar
• Werkstoff Gehäuse: Messing
• Baulänge: 100 mm
• Rohraußendurchmesser: 33,7 mm
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 2,00 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Magnetposition: extern
• Reinigung während des Betriebs: möglich
• Geeignet für: geschlossene Systeme, Heizung, Kühlung

Der Reflex Exdirt Twist Schmutzabscheider bietet eine effiziente Entfernung von Schmutz- und ferromagnetischen Partikeln in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C sorgt er für den Schutz und die Langlebigkeit der Anlage. Die einfache Wartung ohne Betriebsunterbrechung unterstützt einen reibungslosen Betrieb und reduziert den Pflegeaufwand.
