Beschreibung

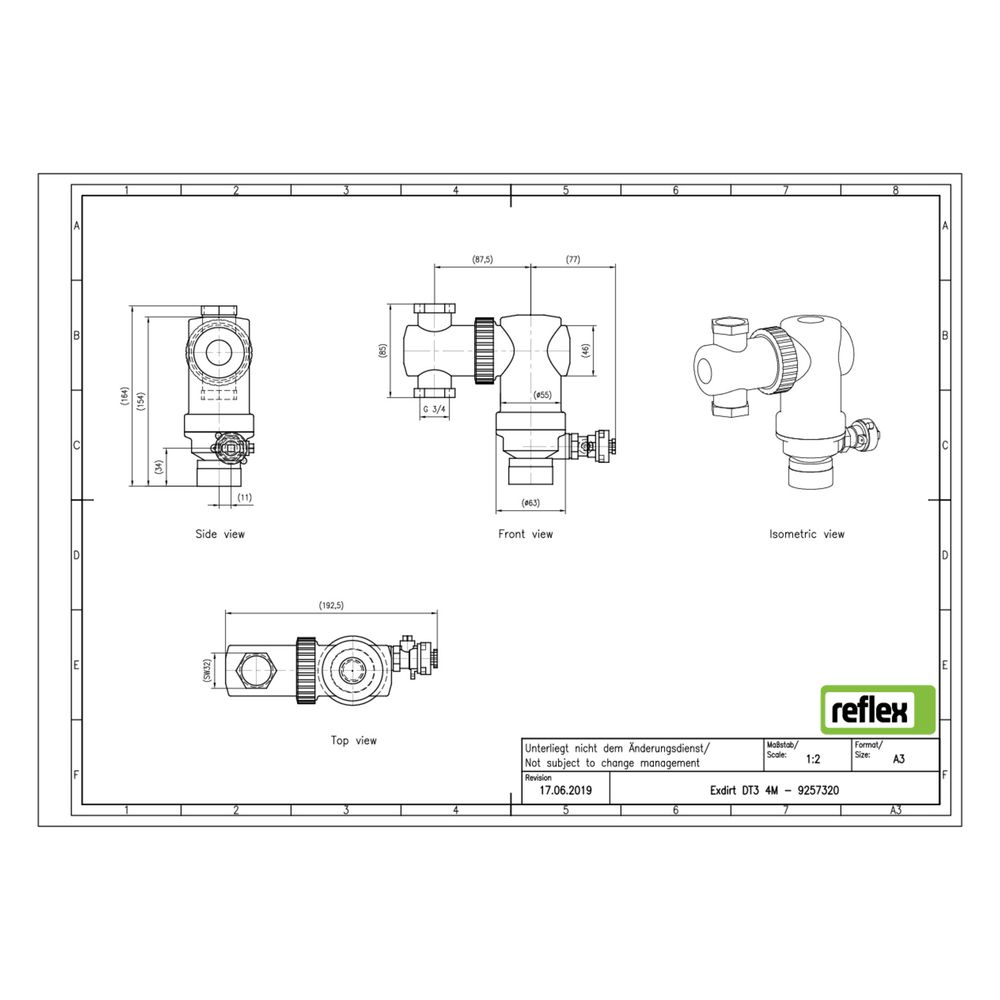

Reflex Exdirt Twist Schmutzabscheider DT 3/4 M, G 3/4", mit Magnet, 10 bar
Der Reflex Exdirt Twist Schmutzabscheider DT 3/4 M mit Gewinde und integriertem Ansteckmagnet ist ein hochwertiges Zubehör für geschlossene Heiz- und Kühlsysteme. Er eignet sich für Wasser und Wasser-Glykol-Gemische bis zu 50 % und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Der Schmutzabscheider verfügt über einen 360 Grad drehbaren Anschluss, der eine flexible Installation in vertikalen und horizontalen Rohrleitungen ermöglicht und so die Integration in verschiedene Anlagensysteme erleichtert.
Wie funktioniert der Reflex Exdirt Twist Schmutzabscheider?
Der Exdirt Twist arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung. Das Fluid strömt durch das Messinggehäuse, wobei Schmutz- und Schlammpartikel abgeschieden werden. Ein integrierter Hochenergie-Dauermagnet aus einer isostatisch gepressten Neodym-Scheibe, eingebettet in eine TPE-Ansteckhülse, fixiert ferromagnetische Partikel direkt in der Abscheidekammer. Der Magnet ist extern angebracht und kann zur Reinigung einfach abgezogen werden, ohne den Betrieb zu unterbrechen.
Welche Vorteile bietet der drehbare Anschluss?
Der 360 Grad drehbare Anschluss ermöglicht eine flexible Montage in vertikalen und horizontalen Rohrleitungen. Dies erleichtert die Anpassung an bestehende Anlagen und sorgt für eine optimale Integration in Heiz- und Kühlsysteme.
Wie erfolgt die Reinigung und Wartung?
Die Reinigung ist wartungsfreundlich gestaltet: Der Ansteckmagnet lässt sich ohne Werkzeug abnehmen, um ferromagnetische Partikel zu entfernen. Zusätzlich ist der Schmutzsammelraum über einen eigenen Entschlammungskugelhahn zugänglich, der eine Entleerung und Reinigung ohne Betriebsunterbrechung ermöglicht.
Für welche Anwendungen ist der Reflex Exdirt Twist geeignet?
Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert. Er eignet sich für Medien wie Wasser und Wasser-Glykol-Gemische mit einem Mischungsverhältnis von bis zu 50 %. Die Mediumtemperatur im Dauerbetrieb kann bis zu 110 °C betragen. Die Einsatzbereiche umfassen Heizungsanlagen und Kühlkreisläufe, in denen eine zuverlässige Partikelabscheidung zur Schonung der Anlagentechnik erforderlich ist.
Technische Daten
- Anschlussgröße: 3/4 Zoll (DN 20)
- Werkstoff Gehäuse: Messing
- Maximaler Betriebsdruck: 10 bar
- Maximale Mediumtemperatur: 110 °C
- Maximale Glykol-Mischung: 50 %
- Baulänge: 85 mm
- Rohraußendurchmesser: 26,90 mm
- Durchflussleistung: 0,10 bis 1,25 m³/h
- Kvs-Wert: 10,5
- Magnetposition: extern
- Reinigung während des Betriebs: möglich
- Anschlussart: Gewinde
- Einsatzbereich: geschlossene Heiz- und Kühlsysteme
Der Reflex Exdirt Twist Schmutzabscheider DT 3/4 M überzeugt durch seine effiziente Schmutz- und Partikelabscheidung bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 110 °C. Die einfache Reinigung ohne Betriebsunterbrechung und der flexible drehbare Anschluss machen ihn zu einer zuverlässigen Komponente für den Schutz und die Langlebigkeit von Heiz- und Kühlsystemen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9257320 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9257320 |
| Ausführung | vertikal |
| Baulänge | 85,00 |
| Durchflussleistung | 0,10 - 1,25 |
| EAN-13 | 4036705172731 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 2,17 kg |
| Kvs-Wert | 10,50 |
| Magnetisches Funktionsprinzip | ja |
| Magnetposition | extern |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | 3/4 Zoll (20) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 26,90 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 30666633 |
