Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-2-150, gelötet, 150 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-150 ist ein gelöteter, zweigängiger Wärmetauscher mit 150 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist ausgelegt für Temperaturen bis 230 °C und einen maximalen Arbeitsdruck von 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung unter anspruchsvollen Bedingungen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanalformen unterscheiden sich in rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Zulassungen besitzt der Wärmetauscher?

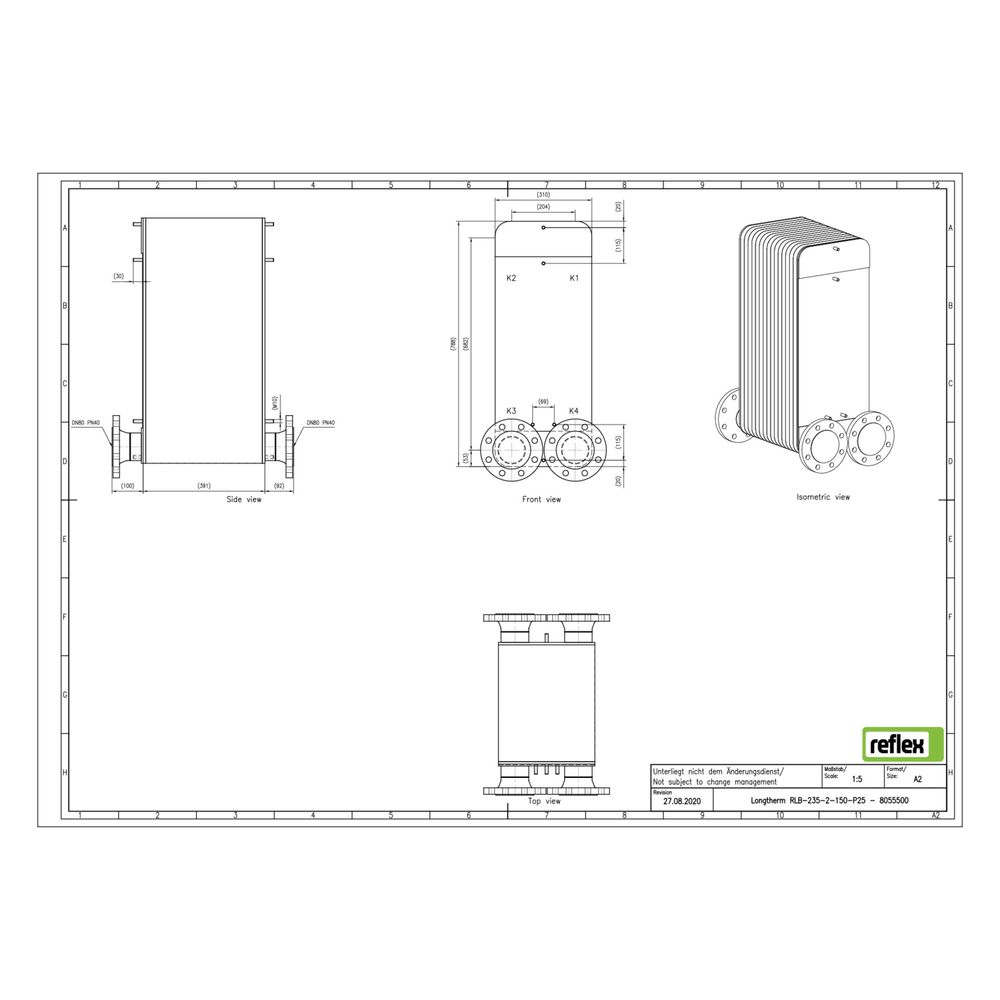

Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen. Die Baumaße betragen 310 mm in der Länge, 788 mm in der Höhe und 379 mm in der Bautiefe. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Eine Dämmschale ist nicht im Lieferumfang enthalten, das Gerät ist jedoch für die Aufnahme einer Dämmschale geeignet.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dank seiner robusten Bauweise und der hohen Druck- und Temperaturbeständigkeit eignet sich der Wärmetauscher für den Einsatz in Heizungs-, Kühl- und Prozesswasseranlagen. Die zweigängige Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 379 mm
- Anschlussart: DIN-Flansch
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-150 überzeugt durch seine stabile, gelötete Bauweise aus hochwertigem Edelstahl und Kupferlot. Mit seiner hohen Druck- und Temperaturbeständigkeit sowie der zweigängigen Konstruktion bietet er eine effiziente und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Industrie und Gewerbe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8055500 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8055500 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 379,00 |
| EAN-13 | 4036705220005 |
| Geeignet für Dämmschale | ja |
| Gewicht | 184,23 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
