Beschreibung

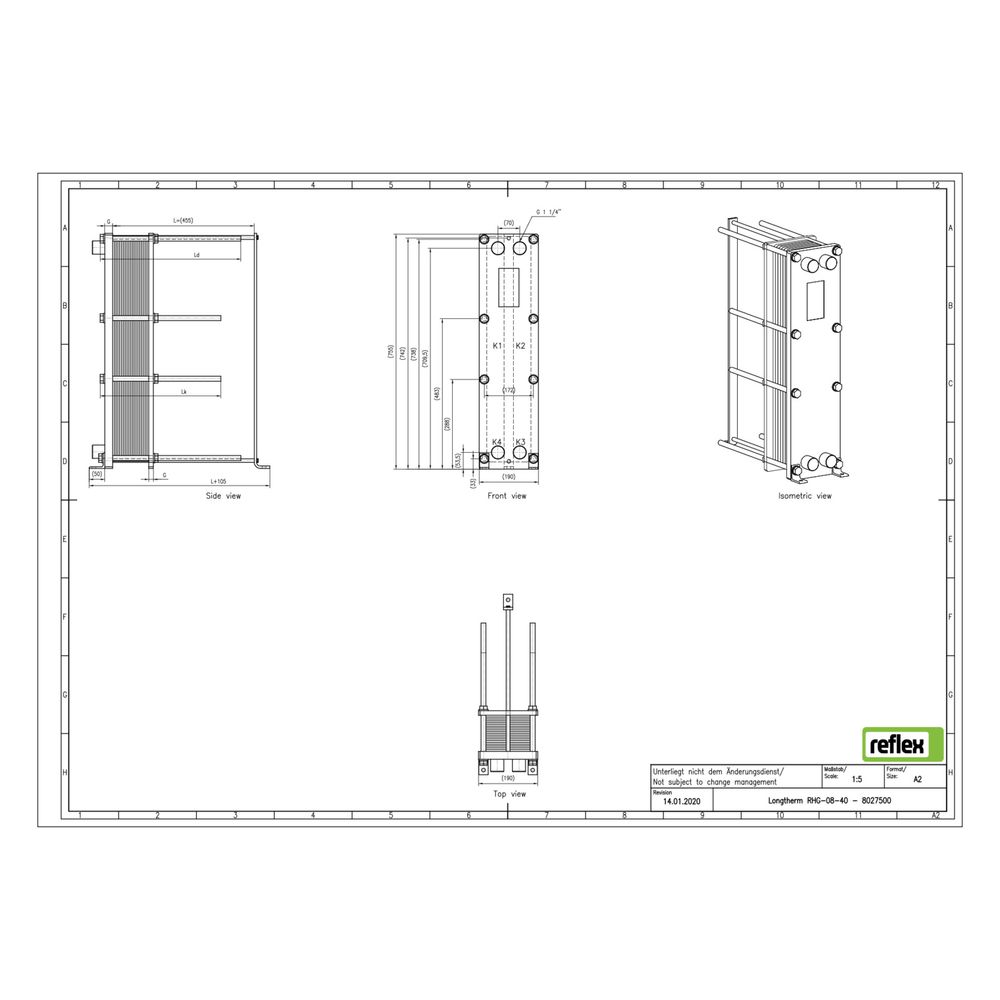

Reflex Longtherm Plattenwärmetauscher RHG-08-40, geschraubt, 40 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-08-40 ist ein geschraubter Wärmetauscher mit 40 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind. Die Konstruktion ermöglicht eine flexible Erweiterung und Reinigung durch Zerlegbarkeit.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Bauweise ermöglicht eine einfache Zerlegung für Reinigung und Erweiterung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen mit unterschiedlichen Strömungswiderständen und thermisch wirksamen Längen. Der rhc-Kanal bietet eine große thermisch wirksame Länge und einen hohen Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge und einen geringeren Durchflusswiderstand besitzt. Diese Kombination optimiert die Wärmeübertragung bei verschiedenen Betriebsbedingungen.
Welche technischen Eigenschaften und Anschlussmöglichkeiten bietet der Wärmetauscher?
Der Wärmetauscher hat eine Baulänge von 190 mm, eine Bauhöhe von 755 mm und eine Bautiefe von 505 mm. Die Anschlüsse sind primär mit einem Außengewinde und einem Nenndurchmesser von 1 1/4 Zoll (32 mm) ausgeführt. Der maximale Arbeitsdruck beträgt 16 bar. Seitliche Anschlussmöglichkeiten sind nicht vorhanden, und der Wärmetauscher ist nicht vollversiegelt. Der Mittenabstand der Anschlüsse beträgt 70 mm.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: Außengewinde
- Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
- Baulänge: 190 mm
- Bauhöhe: 755 mm
- Bautiefe: 505 mm
- Mittenabstand Anschlüsse: 70 mm
Der Reflex Longtherm Plattenwärmetauscher RHG-08-40 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Die robuste Konstruktion aus Edelstahlplatten mit NBR-Dichtungen und die Möglichkeit zur einfachen Reinigung und Erweiterung machen ihn zu einer flexiblen Lösung für industrielle Anwendungen. Mit einem maximalen Arbeitsdruck von 16 bar und einem Außengewindeanschluss ist er vielseitig einsetzbar und erfüllt die Anforderungen moderner Wärmeübertrager.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8027500 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8027500 |
| Bauhöhe | 755,00 |
| Baulänge | 190,00 |
| Bautiefe | 505,00 |
| EAN-13 | 4036705207662 |
| Geeignet für Dämmschale | nein |
| Gewicht | 76,2 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 70,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
