Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-21-70, geschraubt, 70 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-21-70 ist ein geschraubter Wärmetauscher mit 70 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung und Reinigung sowie eine Erweiterung durch zusätzliche Plattenpakete.
Welche Strömungskanäle und deren Eigenschaften sind vorhanden?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand entsprechend den Anforderungen der Anwendung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?

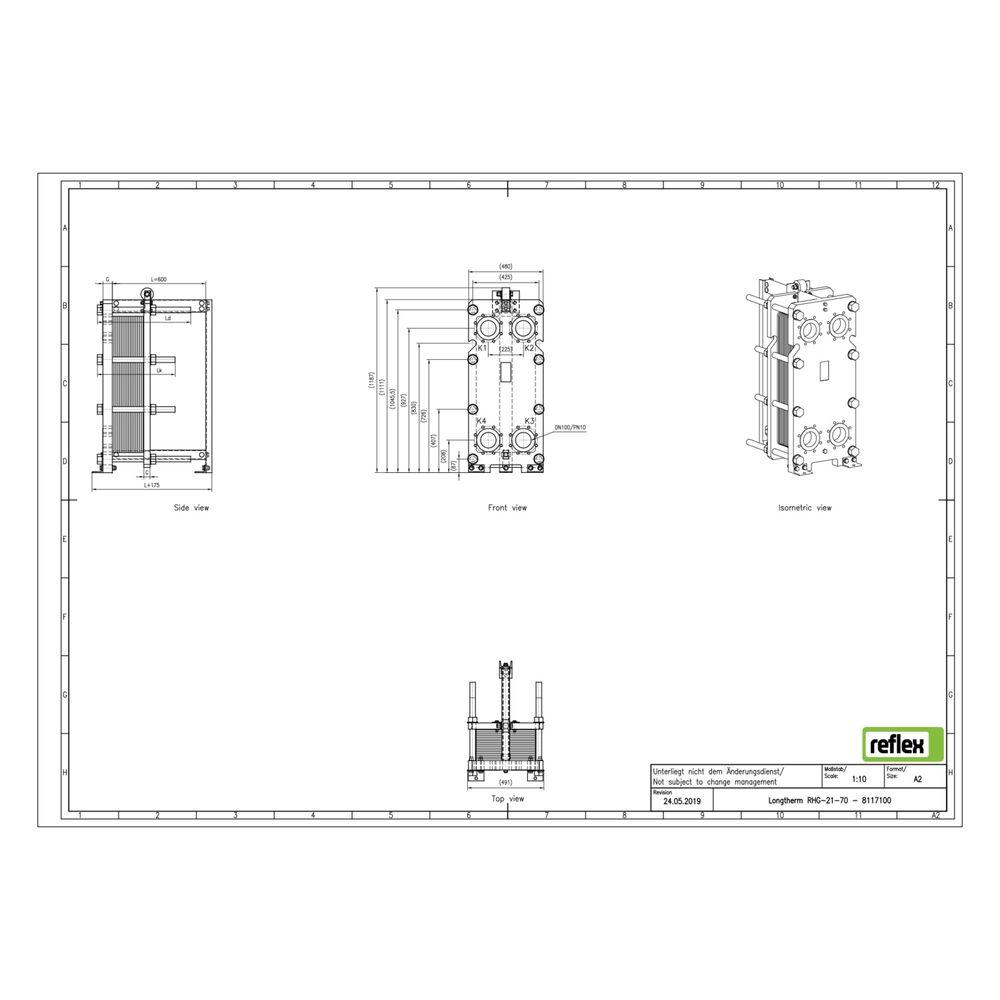

Der Reflex Longtherm ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 am Primäranschluss. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 745 mm in der Tiefe. Der Wärmetauscher ist nicht vollversiegelt und bietet keine seitliche Anschlussmöglichkeit. Er ist nicht für die Verwendung mit Dämmschalen vorgesehen.
Welche Zulassungen und Konfigurationsmöglichkeiten bestehen?
Der Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU. Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle je nach Medium individuell konfiguriert werden, um den spezifischen Anforderungen gerecht zu werden.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff: rostfreier Stahl
- Dichtungen: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 745 mm
- Werkstoff Lotmaterial: Kupfer
- Mittenabstand Anschlüsse: 225 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RHG-21-70 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der flexiblen Erweiterbarkeit durch zusätzliche Plattenpakete ist er eine zuverlässige Lösung für industrielle Wärmeübertrager-Anwendungen mit einem maximalen Arbeitsdruck von 10 bar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8117100 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8117100 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 745,00 |
| EAN-13 | 4036705193354 |
| Geeignet für Dämmschale | nein |
| Gewicht | 405 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
