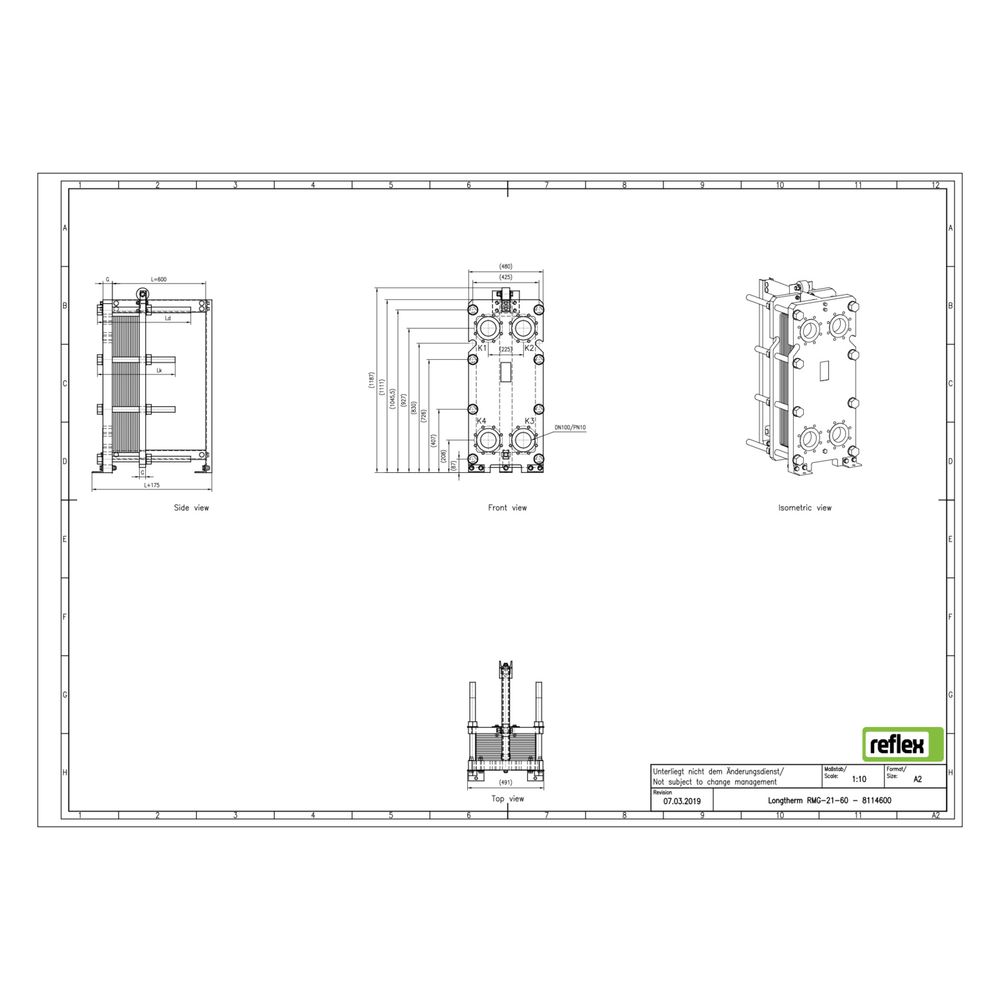

Reflex Longtherm Plattenwärmetauscher RMG-21-60, geschraubt, 60 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-21-60 ist ein geschraubter Wärmetauscher mit 60 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch Hinzufügen weiterer Plattenpakete flexibel erweitert werden. Diese Bauweise ist besonders vorteilhaft bei sehr hohen Leistungsanforderungen und geringen Temperaturdifferenzen.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Für welche Medien und Anwendungen ist der Longtherm geeignet?
Der Wärmetauscher kann je nach Kundenwunsch und Medium individuell konfiguriert werden, insbesondere hinsichtlich Dichtungen, Plattenmaterial und Gestell. Er ist für den Einsatz in Systemen mit einem maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 am Primäranschluss.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 10 bar
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 745 mm
- Nenndurchmesser primär: DN 100
- Mittenabstand Anschlüsse: 225 mm
- Seitliche Anschlussmöglichkeit: nein
- Wärmetauscher vollversiegelt: nein
- Geeignet für Dämmschale: nein
Der Reflex Longtherm Plattenwärmetauscher RMG-21-60 überzeugt durch seine robuste Edelstahlkonstruktion, die flexible Erweiterbarkeit und die einfache Wartung dank geschraubter Bauweise. Mit einer Leistung über 1 MW und einem maximalen Arbeitsdruck von 10 bar ist er für anspruchsvolle industrielle Anwendungen geeignet und bietet eine effiziente Wärmeübertragung bei geringen Temperaturspreizungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8114600 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8114600 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 745,00 |
| EAN-13 | 4036705179587 |
| Geeignet für Dämmschale | nein |
| Gewicht | 390 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
