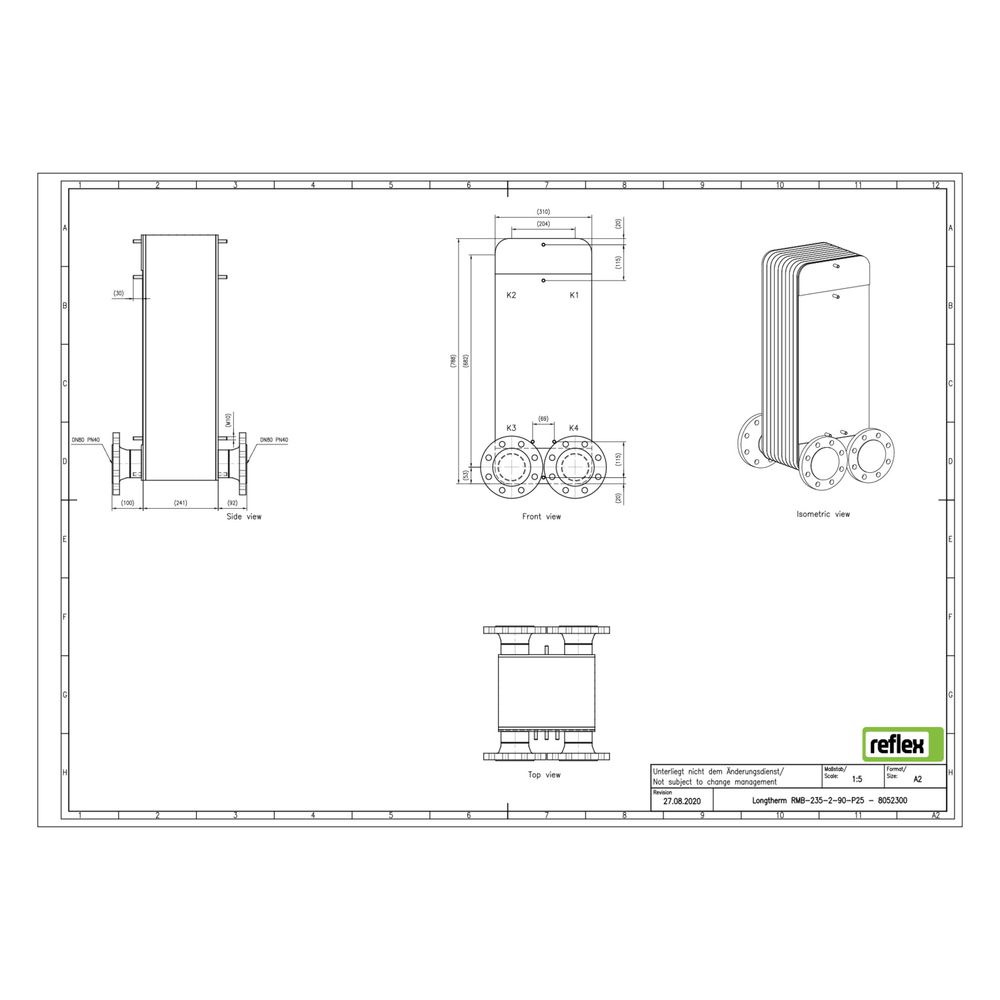

Reflex Longtherm Plattenwärmetauscher RMB-235-2-90, gelötet, 90 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-90 ist ein gelöteter, zweigängiger Wärmetauscher mit 90 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche Anschlussarten und Maße hat der Wärmetauscher?
Der Longtherm RMB-235-2-90 verfügt über DIN-Flanschanschlüsse mit einem Nenndurchmesser von DN 80 und einem Mittenabstand der Anschlüsse von 170 mm. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 232 mm. Seitliche Anschlussmöglichkeiten sind nicht vorhanden. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Welche Betriebsparameter und Zulassungen gelten für das Gerät?
Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und hält Temperaturen bis 230 °C stand. Er ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Die gelötete Bauweise mit Kupferlot sorgt für eine dauerhafte Verbindung der Platten und eine hohe Betriebssicherheit.
Technische Daten
- Anzahl der Platten: 90
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 232 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-90 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner gelöteten Edelstahlkonstruktion und den hohen zulässigen Betriebsparametern ist er besonders für industrielle und gewerbliche Anwendungen geeignet, bei denen Zuverlässigkeit und Effizienz im Vordergrund stehen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8052300 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8052300 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 232,00 |
| EAN-13 | 4036705219689 |
| Geeignet für Dämmschale | ja |
| Gewicht | 131,55 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
