Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-14-60, gelötet, 60 Platten, eingängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-14-60 ist ein gelöteter, eingängiger Wärmetauscher mit 60 Edelstahlplatten (Werkstoff 1.4404) und einem primären Anschluss mit Außengewinde G 3/4" (20 mm). Er ist für den Einsatz bei hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar ausgelegt und eignet sich für Heizungs- und Kühlkreisläufe, die eine zuverlässige Wärmeübertragung erfordern.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für Stabilität und Dauerhaftigkeit. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden und so eine effiziente Wärmeübertragung ermöglichen.
Welche Funktionen erfüllen die Strömungskanäle?
Der Wärmetauscher verfügt über zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den hydraulischen Widerstand und die Wärmeübertragung im System.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Das Gerät ist für Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Ausführung mit Gewindeanschluss gilt für die Größen R..B-14 bis R..B-110. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

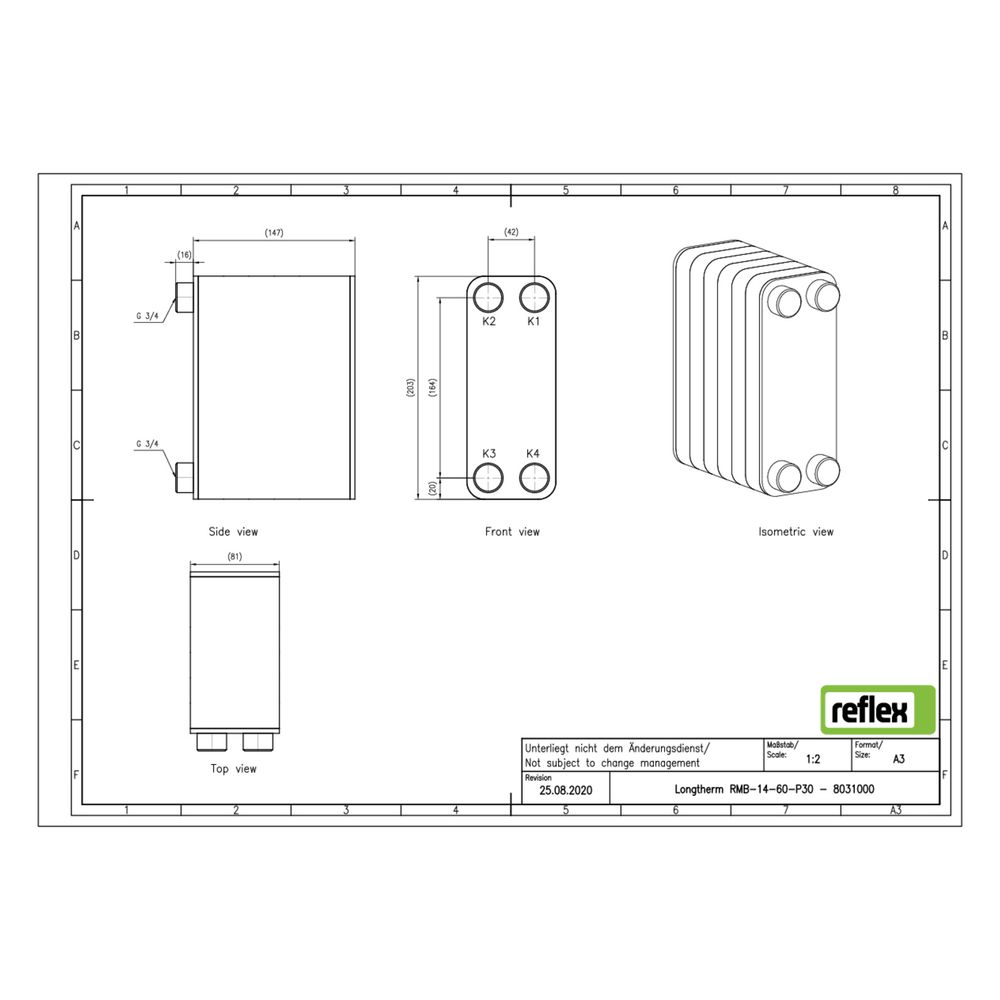

Welche Maße und Anschlüsse sind vorhanden?
Der Wärmetauscher hat eine Baulänge von 81 mm, eine Bauhöhe von 203 mm und eine Bautiefe von 147 mm. Der Mittenabstand der Anschlüsse beträgt 42 mm. Der primäre Anschluss ist ein Außengewinde G 3/4" (20 mm).
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Primärer Anschluss: Außengewinde G 3/4" (20 mm)
- Baulänge: 81 mm
- Bauhöhe: 203 mm
- Bautiefe: 147 mm
- Mittenabstand Anschlüsse: 42 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-14-60 bietet eine stabile und effiziente Wärmeübertragung bei hohen Temperaturen und Drücken. Mit seiner robusten Bauweise aus rostfreiem Stahl und Kupferlot ist er für anspruchsvolle Heizungs- und Kühlkreisläufe geeignet. Die 60 Platten und der G 3/4" Anschluss ermöglichen eine zuverlässige Leistung in vielfältigen Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8031000 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8031000 |
| Ausführung | gelötet |
| Bauhöhe | 203,00 |
| Baulänge | 81,00 |
| Bautiefe | 147,00 |
| EAN-13 | 4036705217319 |
| Geeignet für Dämmschale | ja |
| Gewicht | 3,7 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
