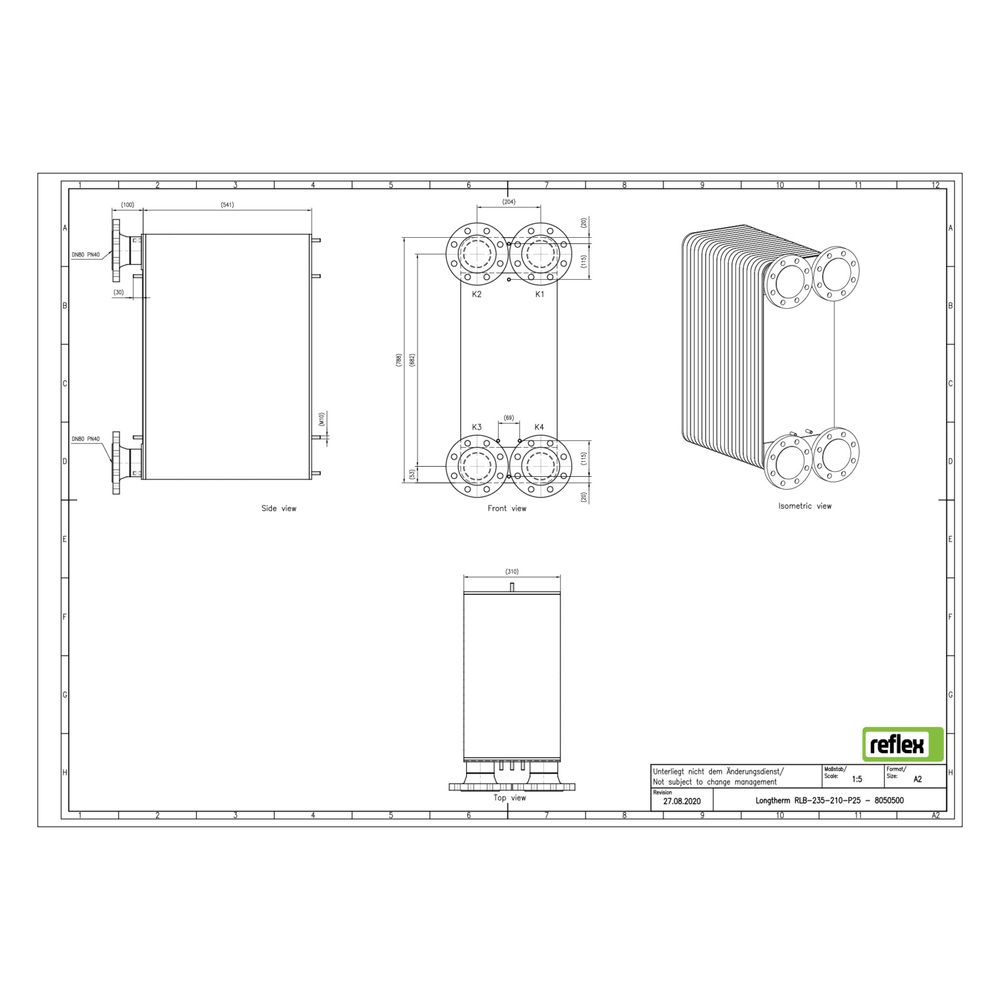

Reflex Longtherm Plattenwärmetauscher RLB-235-210, gelötet, 210 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-210 ist ein gelöteter, eingängiger Wärmetauscher mit 210 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, wo eine zuverlässige Wärmeübertragung bei hohen Anforderungen erforderlich ist. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung zwischen den Medien.
Welche technischen Eigenschaften und Anschlussmöglichkeiten bietet der RLB-235-210?
Der Plattenwärmetauscher ist mit einem Nenndurchmesser von DN 80 und einem maximalen Arbeitsdruck von 25 bar ausgelegt. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 526 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt, was eine sichere und standardisierte Verbindung in Rohrleitungssystemen ermöglicht. Der Mittenabstand der Anschlüsse beträgt 170 mm. Das Gerät ist nicht vollversiegelt und verfügt über keine seitlichen Anschlussmöglichkeiten. Es ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Welche Normen und Zulassungen gelten für den Longtherm Plattenwärmetauscher?
Der Wärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU. Dies bestätigt die Einhaltung der europäischen Sicherheits- und Qualitätsanforderungen für Druckgeräte.
Technische Daten
- Anzahl der Platten: 210
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 526 mm
- Anschlussart: DIN-Flansch
- Mittenabstand Anschlüsse: 170 mm
- Dämmschale geeignet: Ja
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-235-210 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Plattenanzahl, dem stabilen Edelstahlmaterial und der bewährten Kupferlot-Verbindung ist er für Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar ausgelegt. Die standardisierten DIN-Flanschanschlüsse erleichtern die Montage und Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8050500 |
| Hersteller | Reflex |
| Anzahl der Platten | 210,00 |
| Artikelnummer | REFLEX-8050500 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 526,00 |
| EAN-13 | 4036705219528 |
| Geeignet für Dämmschale | ja |
| Gewicht | 235,9 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
