Reflex Longtherm Plattenwärmetauscher RLB-110-120, gelötet, 120 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-120 ist ein gelöteter, eingängiger Wärmetauscher mit 120 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für dauerhafte Stabilität und hohe Temperaturbeständigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungsräume und Kanalformen sind vorhanden?
Die Strömungsräume werden durch zwei unterschiedliche Kanalformen unterschieden: rhc-Kanäle bieten eine große thermisch wirksame Länge mit höherem Durchflusswiderstand, während rlc-Kanäle eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweisen. Diese Gestaltung optimiert den Wärmeaustausch und die hydraulischen Eigenschaften des Wärmetauschers.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Anschlussarten und Maße sind verfügbar?

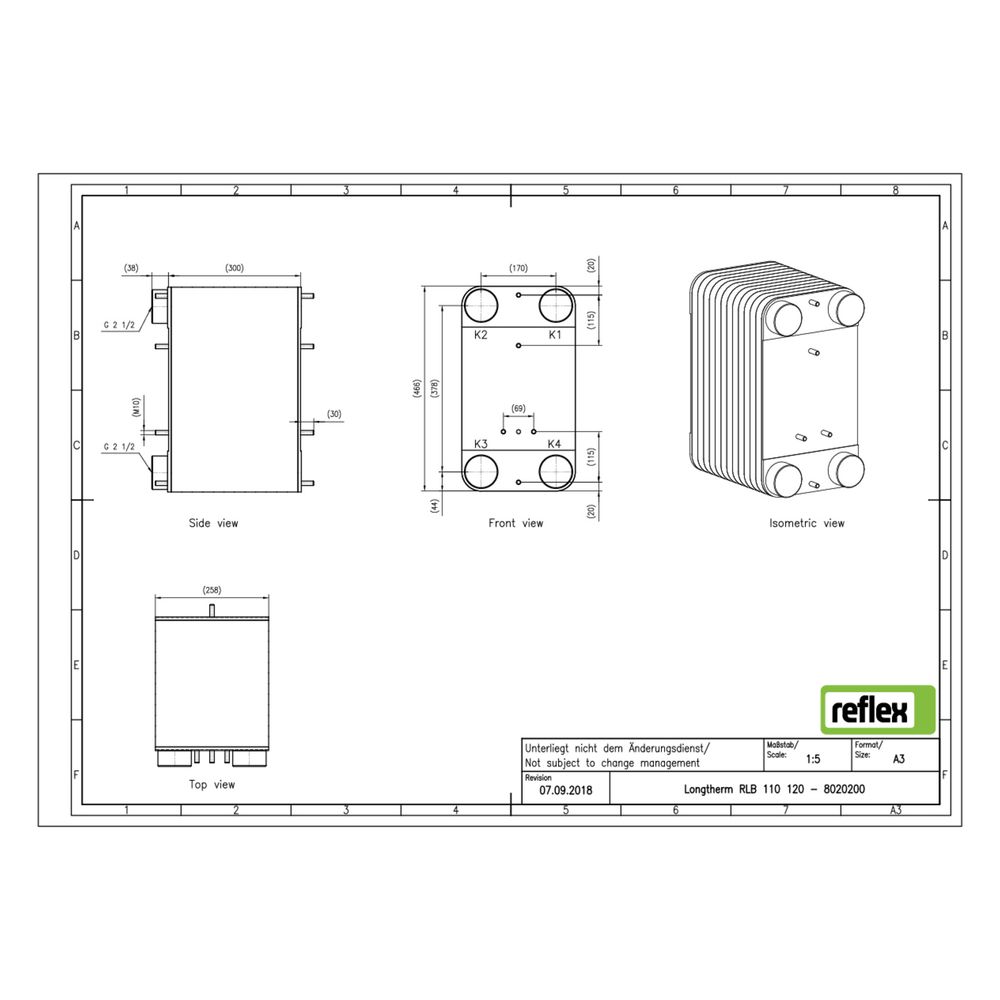

Der Reflex Longtherm RLB-110-120 verfügt über einen primären Außengewindeanschluss G 2 1/2 Zoll (65 mm Nenndurchmesser). Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 300 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Der Wärmetauscher ist für die Verwendung mit Dämmschalen geeignet, diese sind jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Anschluss: Außengewinde G 2 1/2 Zoll (65 mm)
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 300 mm
- Mittenabstand Anschlüsse: 170 mm
- Dämmschale geeignet: ja
Der Reflex Longtherm Plattenwärmetauscher RLB-110-120 überzeugt durch seine robuste Bauweise aus gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigt. Mit 120 Platten und einem Außengewindeanschluss G 2 1/2 Zoll bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8020200 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8020200 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 300,00 |
| EAN-13 | 4036705178740 |
| Geeignet für Dämmschale | ja |
| Gewicht | 70,93 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
