Reflex Longtherm Plattenwärmetauscher RLB-235-150, gelötet, 150 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-150 ist ein gelöteter, eingängiger Wärmetauscher mit 150 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Kanalformen unterscheiden sich in rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche Anschlussarten und Maße hat der Wärmetauscher?

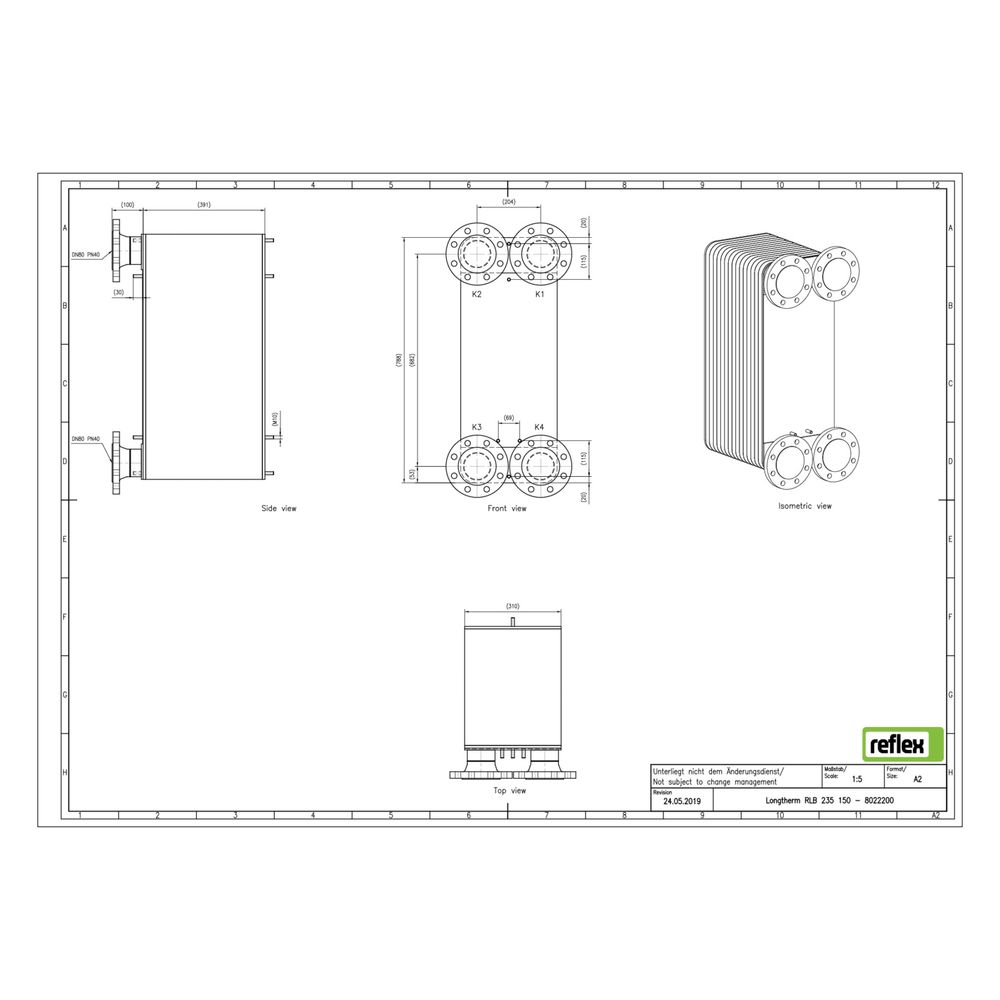

Der Longtherm RLB-235-150 ist mit DIN-Flanschanschlüssen ausgestattet und verfügt über einen primären Anschluss als Rohrende. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 379 mm. Der Mittenabstand der Anschlüsse liegt bei 204 mm. Der Wärmetauscher ist für den Einsatz mit Dämmschalen geeignet, jedoch wird keine Dämmschale mitgeliefert.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Betriebstemperaturen bis 230 °C ausgelegt und hält einem maximalen Arbeitsdruck von 25 bar stand. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 379 mm
- Mittenabstand Anschlüsse: 204 mm
- Ausführung: gelötet
- Anschlussart: DIN-Flansch, Rohrende
Der Reflex Longtherm Plattenwärmetauscher RLB-235-150 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet. Die 150 Edelstahlplatten ermöglichen eine effiziente Wärmeübertragung bei einem maximalen Betriebsdruck von 25 bar und einer Temperatur von bis zu 230 °C.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8022200 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8022200 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 379,00 |
| EAN-13 | 4036705193644 |
| Geeignet für Dämmschale | ja |
| Gewicht | 184,2 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
