Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-2-50, gelötet, 50 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-50 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl mit 50 Platten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für dauerhafte Stabilität und hohe Temperaturbeständigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungsräume und Kanalformen sind vorhanden?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Gestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der Plattenwärmetauscher ist für maximale Arbeitstemperaturen bis 230 °C ausgelegt und hält Betriebsdrücke bis 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die Anschlüsse sind als DIN-Flansch ausgeführt, passend für den Nenndurchmesser DN 80.

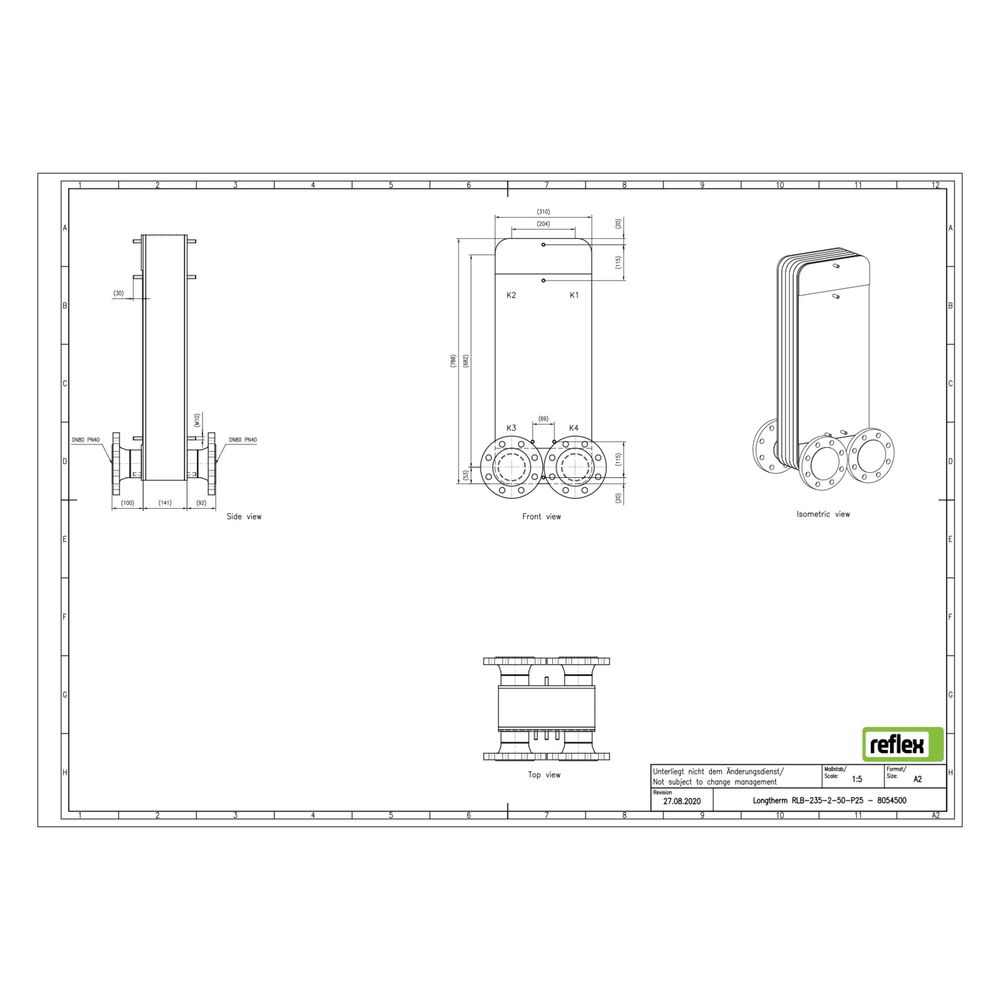

Welche Maße und Anschlussdetails sind relevant?
Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 134 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Das Gerät ist nicht mit einer Dämmschale ausgestattet, jedoch für die Nachrüstung einer Dämmschale geeignet. Seitliche Anschlussmöglichkeiten sind nicht vorhanden.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 134 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-50 bietet eine robuste und effiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der bewährten gelöteten Konstruktion aus Edelstahl und Kupferlot ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet. Die kompakte Bauweise und die optimierten Strömungskanäle ermöglichen eine zuverlässige und effektive Wärmeübertragung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8054500 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8054500 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 134,00 |
| EAN-13 | 4036705219900 |
| Geeignet für Dämmschale | ja |
| Gewicht | 81,9 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
