Reflex Longtherm Plattenwärmetauscher RLB-110-2-120, gelötet, 120 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-120 ist ein gelöteter, zweigängiger Wärmetauscher mit 120 Edelstahlplatten und einem primären Außengewindeanschluss G 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten des Werkstoffs 1.4404, die über Kupferlot vakuumgelötet sind. Diese Lötverbindung sorgt für eine stabile und dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ist zweigängig, was eine effiziente Wärmeübertragung ermöglicht.
Welche Kanaltypen sind im Wärmetauscher integriert und welche Funktion haben sie?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher geeignet?
Das spezielle Lötverfahren ermöglicht den Einsatz bei hohen Temperaturen bis zu 230 °C. Der maximale Betriebsdruck beträgt 25 bar, was den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen erlaubt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschluss- und Abmessungsmerkmale hat das Modell RLB-110-2-120?

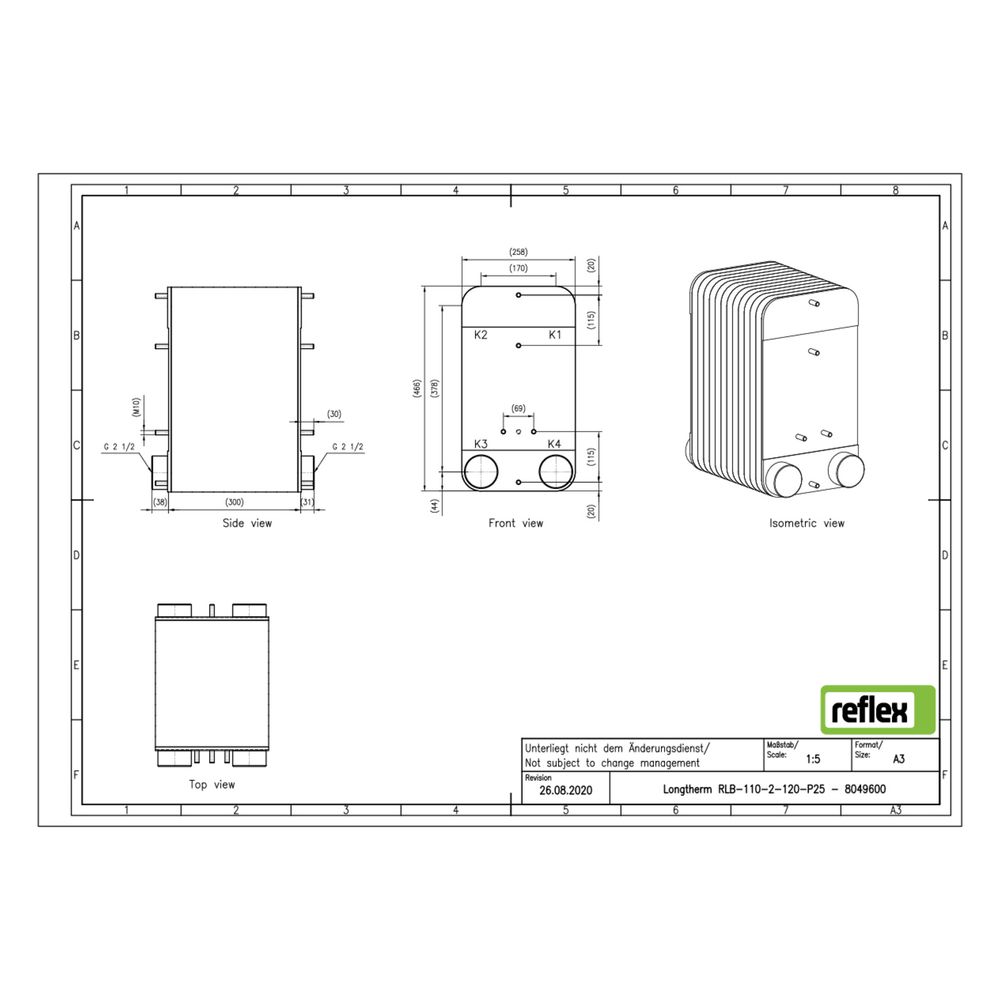

Der Wärmetauscher ist mit einem Außengewindeanschluss G 2 1/2 Zoll ausgestattet. Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 300 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Bauart: gelötet, zweigängig
- Primärer Anschluss: Außengewinde G 2 1/2 Zoll (65 mm)
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 300 mm
- Mittenabstand Anschlüsse: 170 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-120 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion ist er für anspruchsvolle Anwendungen ausgelegt und überzeugt durch seine präzisen Anschlussmaße und die Möglichkeit zur Dämmung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8049600 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8049600 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 300,00 |
| EAN-13 | 4036705219436 |
| Geeignet für Dämmschale | ja |
| Gewicht | 70,93 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
