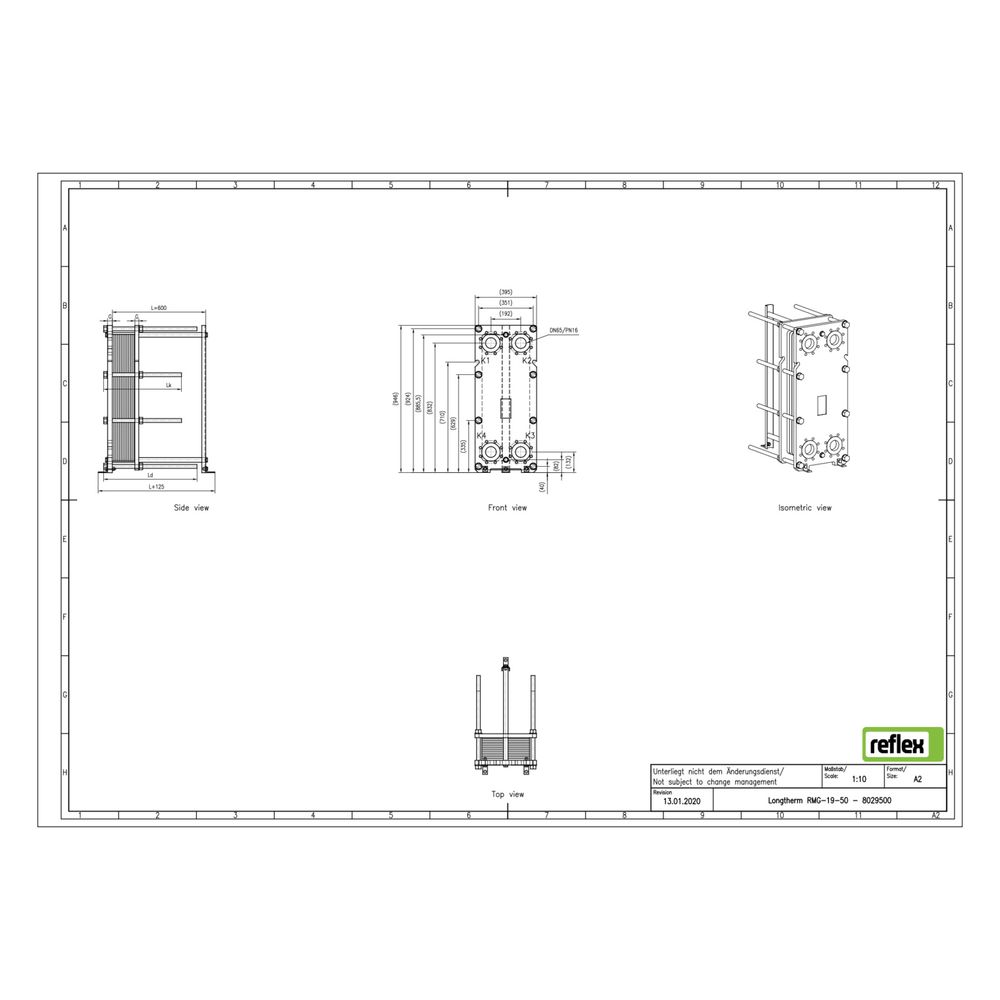

Reflex Longtherm Plattenwärmetauscher RMG-19-50, geschraubt, 50 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-19-50 ist ein geschraubter Wärmetauscher mit 50 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW, typischerweise in industriellen und gewerblichen Anlagen. Die geschraubte Bauweise ermöglicht eine einfache Reinigung und flexible Erweiterung durch zusätzliche Plattenpakete.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch Hinzufügen weiterer Plattenpakete flexibel erweitert werden. Diese Bauweise ist besonders vorteilhaft bei sehr hohen Leistungsanforderungen und geringen Temperaturdifferenzen.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Es sind zwei Kanalformen vorhanden: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den Wasserkreisläufen.
Welche technischen Eigenschaften zeichnen den Longtherm RMG-19-50 aus?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 60. Die Baumaße betragen 395 mm in der Länge, 946 mm in der Höhe und 558 mm in der Tiefe. Die Anschlüsse sind nicht seitlich angebracht, und der Wärmetauscher ist nicht vollversiegelt. Der Mittenabstand der Anschlüsse beträgt 192 mm. Das Plattenmaterial besteht aus rostfreiem Stahl.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: rostfreier Stahl
- Dichtungen: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 558 mm
- Nenndurchmesser primär: DN 60
- Mittenabstand Anschlüsse: 192 mm
Der Reflex Longtherm Plattenwärmetauscher RMG-19-50 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Die geschraubte Bauweise ermöglicht eine einfache Reinigung und Erweiterung. Mit einem maximalen Arbeitsdruck von 16 bar und robusten Edelstahlplatten ist er für anspruchsvolle industrielle Anwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8029500 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8029500 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 558,00 |
| EAN-13 | 4036705206313 |
| Geeignet für Dämmschale | nein |
| Gewicht | 272 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
