Reflex Longtherm Plattenwärmetauscher RLB-235-200, gelötet, 200 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-200 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl (1.4404) mit 200 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in Heizungs-, Kühl- und Prozesswasseranlagen. Die Verbindung der Platten erfolgt durch ein spezielles Kupferlot-Vakuumlötverfahren, das eine hohe Stabilität und dauerhafte Dichtigkeit sicherstellt.
Wie ist der Aufbau und die Funktionsweise des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Dabei unterscheidet man zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.
Welche Anschlussarten und Maße sind beim RLB-235-200 verfügbar?

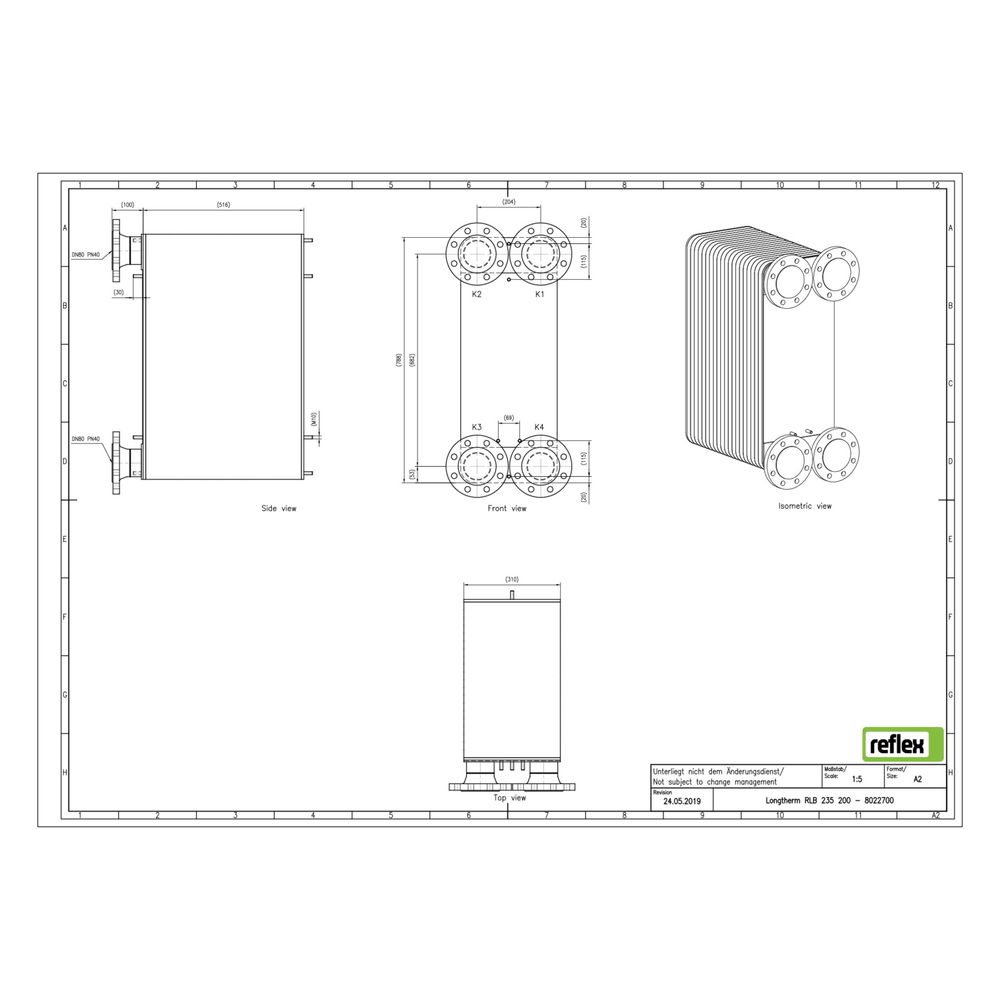

Der Longtherm RLB-235-200 ist mit DIN-Flanschanschlüssen ausgestattet und verfügt über einen primären Anschluss als Rohrende. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 502 mm. Der Mittenabstand der Anschlüsse liegt bei 204 mm. Diese Abmessungen und Anschlussarten sind auf industrielle und gewerbliche Anwendungen ausgelegt, bei denen eine robuste und zuverlässige Verbindung erforderlich ist.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der gelötete Longtherm Plattenwärmetauscher ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar ausgelegt. Er erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Die Konstruktion aus rostfreiem Stahl und die Kupferlotverbindung ermöglichen eine hohe Beständigkeit gegen thermische und mechanische Belastungen.
Technische Daten
- Anzahl der Platten: 200
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 502 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: DIN-Flansch, Rohrende
Der Reflex Longtherm Plattenwärmetauscher RLB-235-200 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Anlagen. Mit seiner hohen Plattenanzahl, dem widerstandsfähigen Edelstahlmaterial und dem bewährten Kupferlot-Verfahren ist er für hohe Temperaturen und Drücke geeignet und ermöglicht eine effiziente Wärmeübertragung bei industriellen und gewerblichen Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8022700 |
| Hersteller | Reflex |
| Anzahl der Platten | 200,00 |
| Artikelnummer | REFLEX-8022700 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 502,00 |
| EAN-13 | 4036705193699 |
| Geeignet für Dämmschale | ja |
| Gewicht | 225,63 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
