Beschreibung

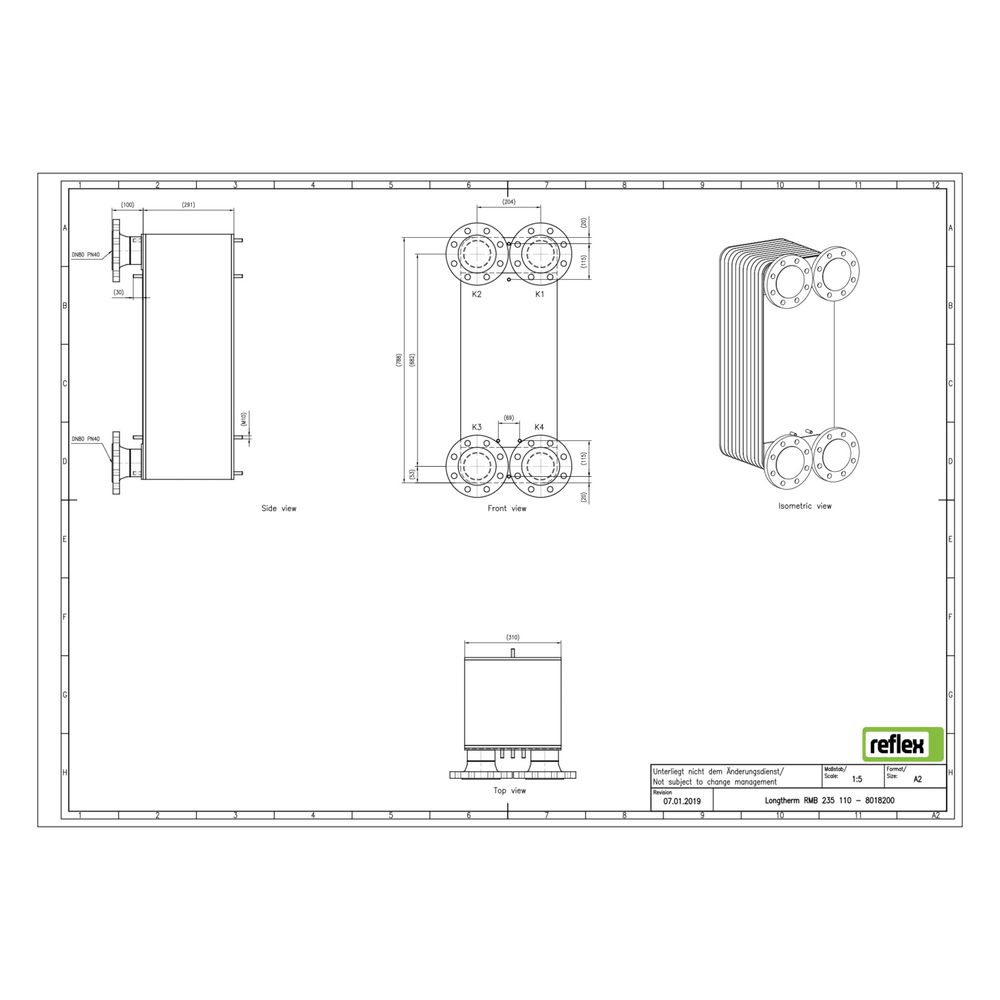

Reflex Longtherm Plattenwärmetauscher RMB-235-110, gelötet, 110 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-110 ist ein gelöteter, eingängiger Wärmetauscher mit 110 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heiz- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist. Der Wärmetauscher ist mit einem DIN-Flanschanschluss ausgestattet und entspricht der Richtlinie für Druckgeräte 2014/68/EU.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanalformen unterscheiden sich in rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Anschlussarten bietet der Wärmetauscher?
Der Reflex Longtherm RMB-235-110 verfügt über einen primären Anschluss als Rohrende mit einem Nenndurchmesser von DN 80 und ist mit einem DIN-Flanschanschluss ausgestattet. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 281 mm. Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und kann mit einer Dämmschale kombiniert werden, ist jedoch nicht mit einer Dämmschale ausgestattet. Die Anzahl der Platten beträgt 110, was eine effiziente Wärmeübertragung ermöglicht.
Welche Normen und Zulassungen erfüllt der Plattenwärmetauscher?
Der Wärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Dies bestätigt die Einhaltung der geltenden Sicherheits- und Qualitätsanforderungen für Druckgeräte innerhalb der Europäischen Union.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 281 mm
- Anschlussart: Rohrende mit DIN-Flansch
- Temperaturbeständigkeit: bis 230 °C
- Dämmschale: geeignet, nicht enthalten
Der Reflex Longtherm Plattenwärmetauscher RMB-235-110 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die eine hohe Temperatur- und Druckbeständigkeit sicherstellen. Mit 110 Platten und einem Nenndurchmesser von DN 80 bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heiz- und Kühlanwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8018200 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8018200 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 281,00 |
| EAN-13 | 4036705179129 |
| Geeignet für Dämmschale | ja |
| Gewicht | 148,11 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
