Reflex Longtherm Plattenwärmetauscher RMB-235-2-280, gelötet, 280 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-280 ist ein gelöteter, zweigängiger Wärmetauscher mit 280 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in der Wärmeübertragung, beispielsweise in Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit DIN-Flanschanschluss sorgt für eine zuverlässige Verbindung in industriellen und gewerblichen Anlagen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Anschlussmöglichkeiten bietet der Wärmetauscher?

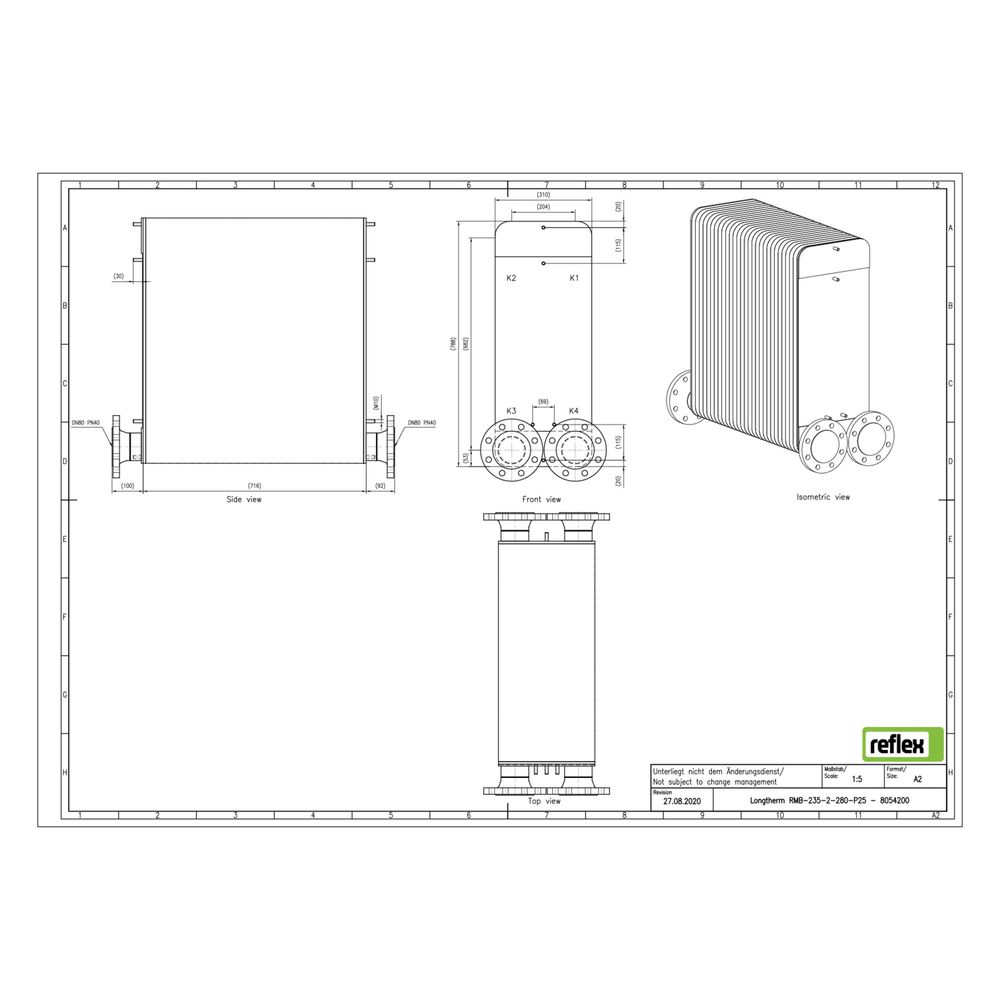

Der Plattenwärmetauscher ist zweigängig ausgeführt und verfügt über einen Nenndurchmesser von DN 80 mit DIN-Flanschanschluss. Die maximale Betriebsdruckfestigkeit beträgt 25 bar, wobei der Wärmetauscher Temperaturen bis 230 °C standhält. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 698 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Das Gerät ist nicht vollversiegelt und besitzt keine seitliche Anschlussmöglichkeit. Eine Dämmschale ist nicht integriert, jedoch ist der Wärmetauscher für die Nachrüstung mit einer Dämmschale geeignet.
Welche Zulassungen und Normen erfüllt der Reflex Longtherm Plattenwärmetauscher?
Der Wärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Anzahl der Platten: 280
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Betriebstemperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 698 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-280 überzeugt durch seine robuste Bauweise und hohe Temperatur- sowie Druckbeständigkeit. Mit 280 gelöteten Edelstahlplatten und einem Nenndurchmesser von DN 80 ist er für vielfältige Wärmeübertragungsaufgaben geeignet und bietet eine zuverlässige Leistung bei bis zu 25 bar Betriebsdruck.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8054200 |
| Hersteller | Reflex |
| Anzahl der Platten | 280,00 |
| Artikelnummer | REFLEX-8054200 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 698,00 |
| EAN-13 | 4036705219870 |
| Geeignet für Dämmschale | ja |
| Gewicht | 295,87 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
