Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-60-2-70, gelötet, 70 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-70 ist ein gelöteter, zweigängiger Wärmetauscher mit 70 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungsräume und Kanalformen sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und die hydraulischen Eigenschaften des Geräts.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Longtherm Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung mit Außengewindeanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Welche Maße und Anschlussdetails sind relevant?

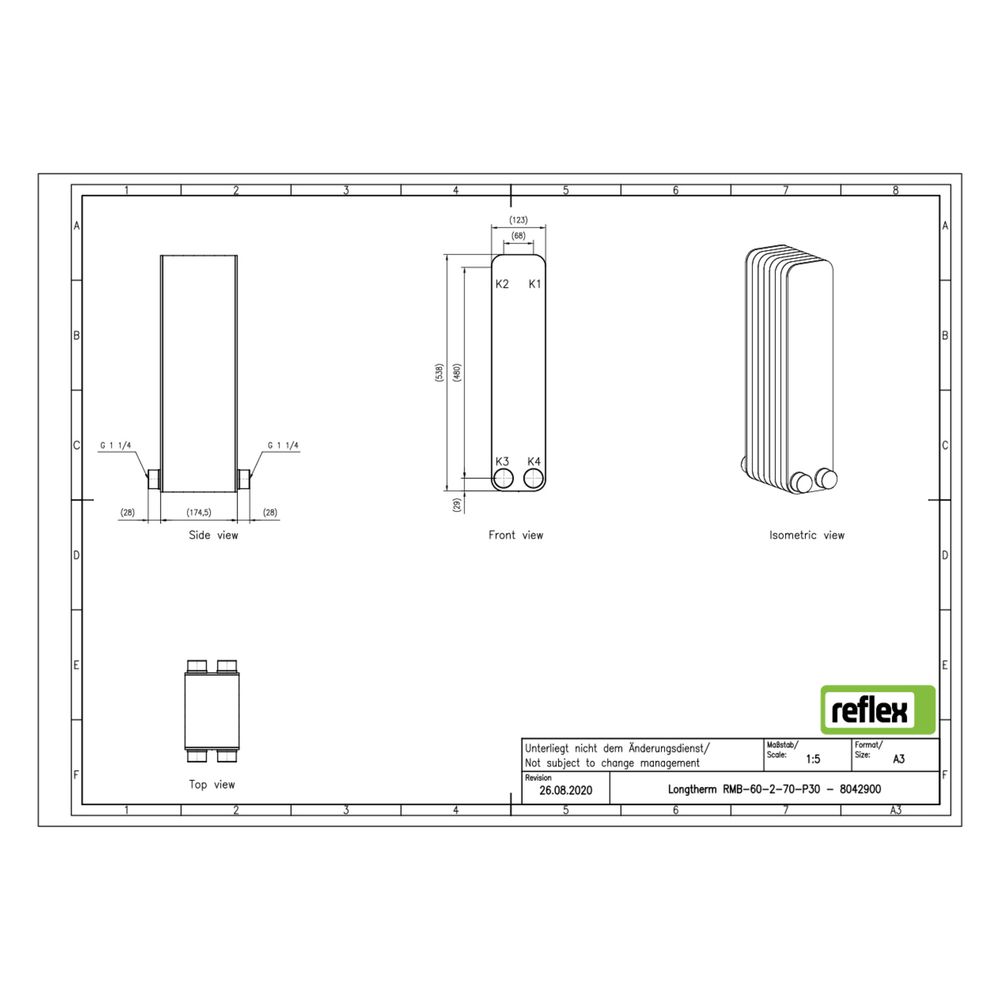

Der Wärmetauscher hat eine Baulänge von 123 mm, eine Bauhöhe von 538 mm und eine Bautiefe von 175 mm. Der Mittenabstand der Anschlüsse beträgt 68 mm. Der primäre Anschluss ist ein Außengewinde mit 1 1/4 Zoll Nenndurchmesser. Das Gerät ist nicht mit einer Dämmschale ausgestattet, jedoch für deren nachträgliche Montage geeignet.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 538 mm
- Baulänge: 123 mm
- Bautiefe: 175 mm
- Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 68 mm
- Anschlussart: Außengewinde
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-70 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der bewährten gelöteten Konstruktion erfüllt er die Anforderungen moderner Haustechnik zuverlässig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8042900 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8042900 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 175,00 |
| EAN-13 | 4036705218767 |
| Geeignet für Dämmschale | ja |
| Gewicht | 18,35 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
