Reflex Longtherm Plattenwärmetauscher RLB-60-10, gelötet, 10 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-10 ist ein gelöteter, eingängiger Wärmetauscher mit 10 Edelstahlplatten und einem Außengewindeanschluss G 1 1/4". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung und hohe Stabilität bei thermischer Belastung.
Welche Eigenschaften zeichnen das Lötverfahren und die Materialien aus?
Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Platten und ermöglicht die Stabilität des Wärmetauschers bei hohen Temperaturen bis 230 °C. Der Einsatz von rostfreiem Edelstahl (1.4404) als Plattenmaterial sorgt für Korrosionsbeständigkeit und Langlebigkeit. Der Wärmetauscher ist für Betriebsdrücke bis zu 30 bar ausgelegt und entspricht der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Bauformen sind verfügbar?

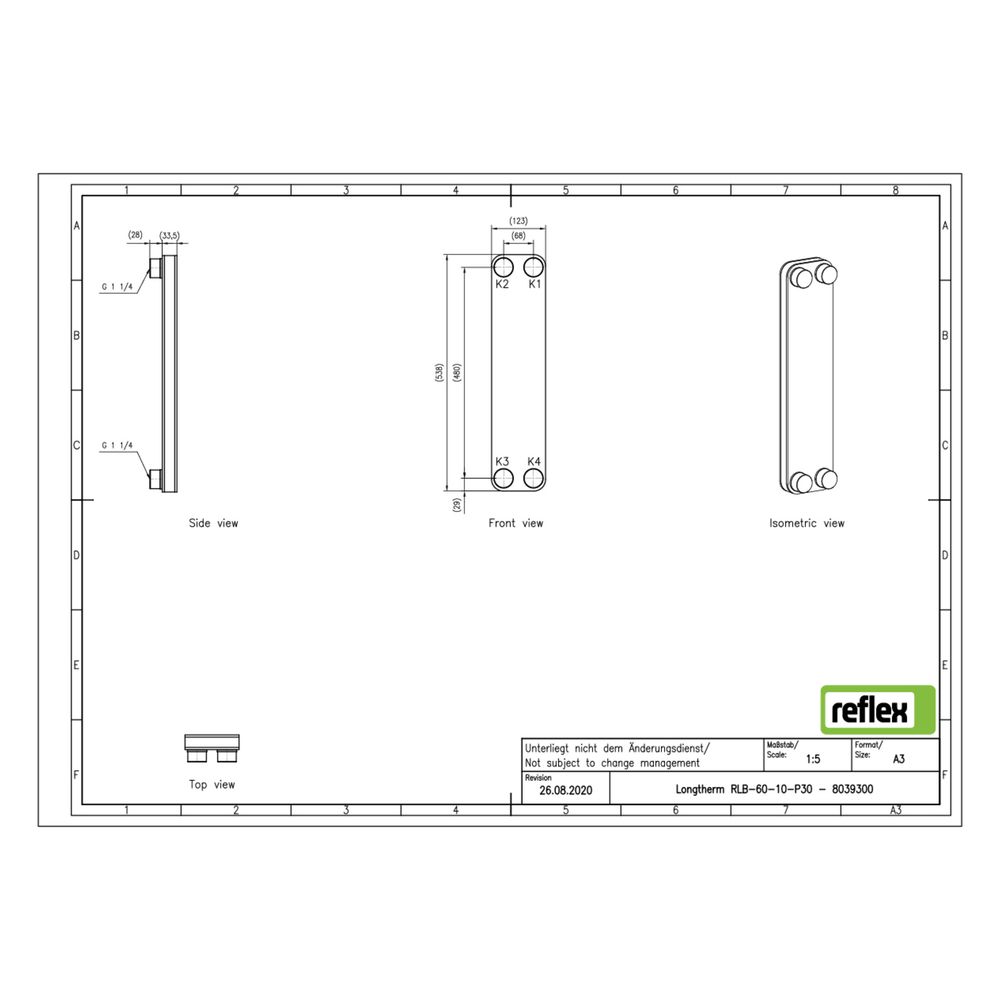

Der Reflex Longtherm RLB-60-10 verfügt über einen primären Außengewindeanschluss G 1 1/4". Die Bauform ist kompakt mit einer Baulänge von 123 mm, einer Bauhöhe von 538 mm und einer Bautiefe von 32 mm. Der Mittenabstand der Anschlüsse beträgt 68 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Wie funktionieren die Strömungskanäle im Wärmetauscher?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Technische Daten
- Anzahl der Platten: 10
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschlussgröße primär: G 1 1/4" (Außengewinde)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 32 mm
- Mittenabstand Anschlüsse: 68 mm
- Dämmschale geeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RLB-60-10 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der hochwertigen Edelstahl- und Kupferlot-Konstruktion erfüllt er anspruchsvolle Anforderungen. Die kompakte Bauform und der Außengewindeanschluss erleichtern die Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8039300 |
| Hersteller | Reflex |
| Anzahl der Platten | 10,00 |
| Artikelnummer | REFLEX-8039300 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 32,00 |
| EAN-13 | 4036705218408 |
| Geeignet für Dämmschale | ja |
| Gewicht | 5,2 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
