Beschreibung

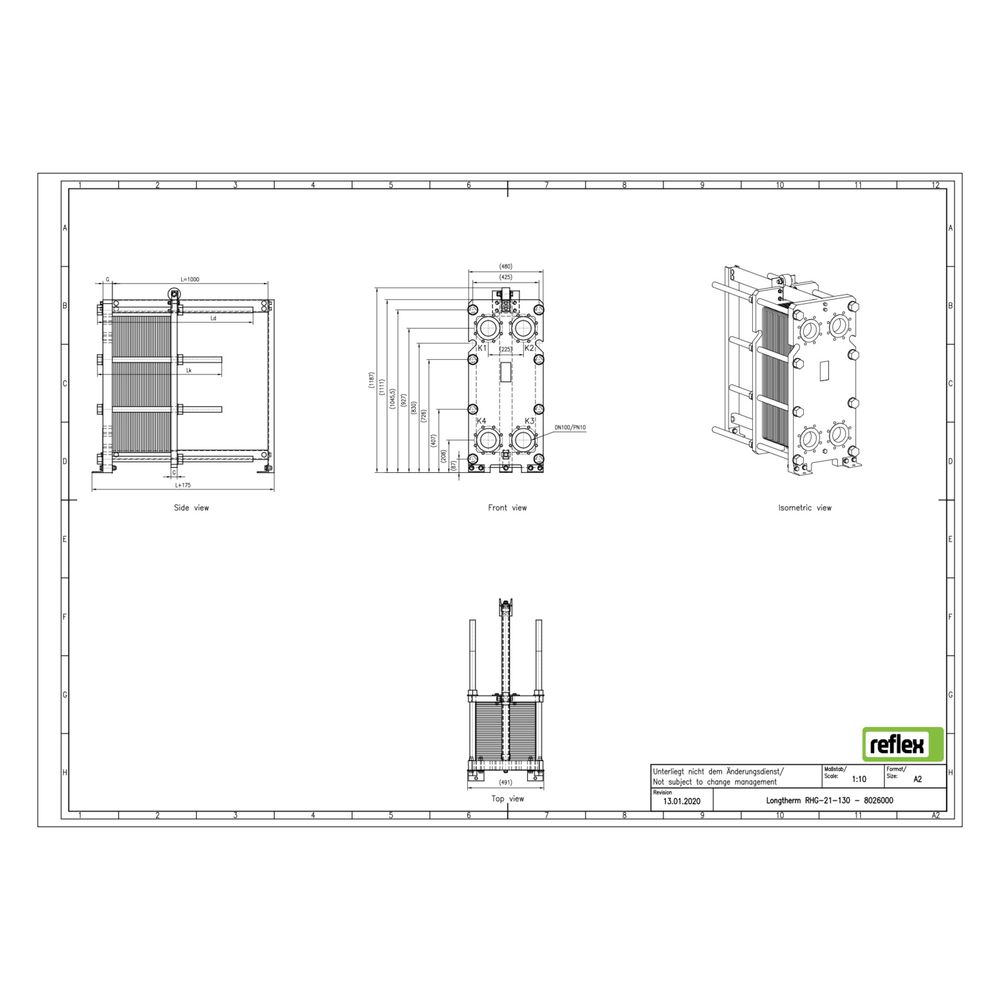

Reflex Longtherm Plattenwärmetauscher RHG-21-130, geschraubt, 130 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-21-130 ist ein geschraubter Wärmetauscher mit 130 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch Hinzufügen weiterer Plattenpakete erweitert werden, um die Leistung an veränderte Anforderungen anzupassen. Diese Flexibilität macht den Longtherm besonders geeignet für Anwendungen mit hohen Leistungsanforderungen.
Welche technischen Eigenschaften zeichnen den Longtherm RHG-21-130 aus?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 1145 mm in der Tiefe. Die Anschlüsse sind nicht seitlich angebracht, und der Wärmetauscher ist nicht vollversiegelt. Die Platten sind aus rostfreiem Stahl gefertigt, das Lotmaterial besteht aus Kupfer. Der Mittenabstand der Anschlüsse beträgt 225 mm.
Wie funktioniert die Wärmeübertragung im Longtherm Plattenwärmetauscher?
Die eingeprägten Kanäle auf den Edelstahlplatten sorgen für eine effiziente Wärmeübertragung zwischen den beiden Wasserkreisläufen. Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und den Druckverlust im System.
Technische Daten
- Anzahl der Platten: 130
- Werkstoff der Platten: rostfreier Stahl
- Dichtungen: NBR-Butyl, klebefrei
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 1145 mm
- Mittenabstand Anschlüsse: 225 mm
- Lotmaterial: Kupfer
Der Reflex Longtherm Plattenwärmetauscher RHG-21-130 bietet eine effiziente und flexible Lösung für hohe Leistungsanforderungen bei geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der geschraubten Bauweise ist er für industrielle Anwendungen mit einem maximalen Arbeitsdruck von 10 bar ausgelegt und ermöglicht eine einfache Wartung sowie Erweiterung der Leistung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8026000 |
| Hersteller | Reflex |
| Anzahl der Platten | 130,00 |
| Artikelnummer | REFLEX-8026000 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705207518 |
| Geeignet für Dämmschale | nein |
| Gewicht | 513,3 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
