Reflex Longtherm Plattenwärmetauscher RLB-110-2-80, gelötet, 80 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-80 ist ein gelöteter, zweigängiger Wärmeübertrager aus rostfreiem Edelstahl (1.4404) mit 80 Platten und einem primären Anschluss mit Außengewinde G 2 1/2". Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar ausgelegt. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Dadurch wird eine effiziente Wärmeübertragung zwischen den Medien ermöglicht.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei unterschiedliche Kanalformen, die die Strömungsräume unterscheiden: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Kombination optimiert den Wärmeübergang und den hydraulischen Widerstand.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Der gelötete Plattenwärmetauscher hält Temperaturen bis zu 230 °C und einem maximalen Betriebsdruck von 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Maße sind verfügbar?

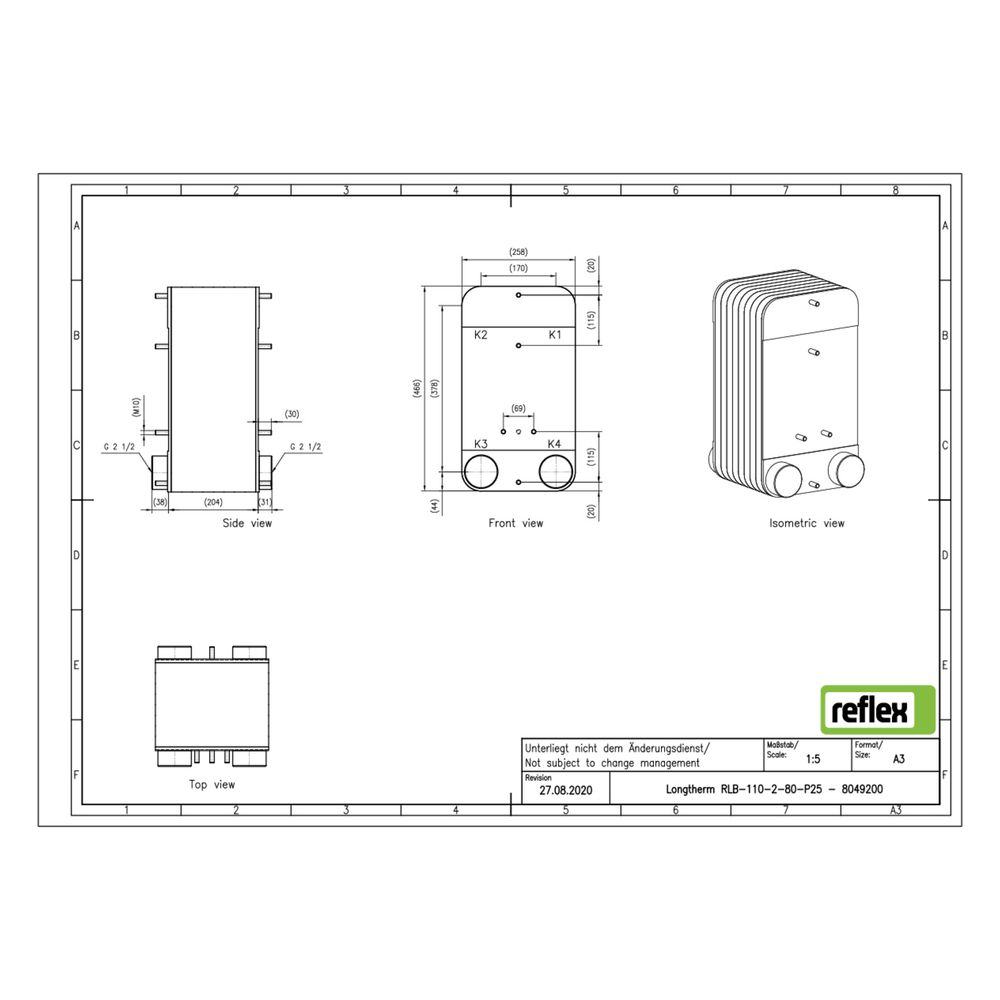

Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde G 2 1/2" (65 mm Nenndurchmesser). Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 204 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Das Gerät ist für den Einbau einer Dämmschale geeignet, wird jedoch ohne Dämmschale geliefert.
Technische Daten
- Anzahl der Platten: 80
- Werkstoff: Rostfreier Stahl (Edelstahl 1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 2 1/2" (65 mm)
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 204 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: Gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-80 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion erfüllt er die Anforderungen industrieller Anwendungen zuverlässig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8049200 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8049200 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 204,00 |
| EAN-13 | 4036705219399 |
| Geeignet für Dämmschale | ja |
| Gewicht | 46,35 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
