Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-235-2-240, gelötet, 240 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-240 ist ein gelöteter, zweigängiger Wärmetauscher mit 240 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich besonders für den Einsatz in Heizungs- und Kühlkreisläufen, wo eine effiziente Wärmeübertragung bei hohen Anforderungen erforderlich ist. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Diese Lötverbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Platten sind mit eingeprägten Kanälen versehen, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanalformen unterscheiden sich in rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

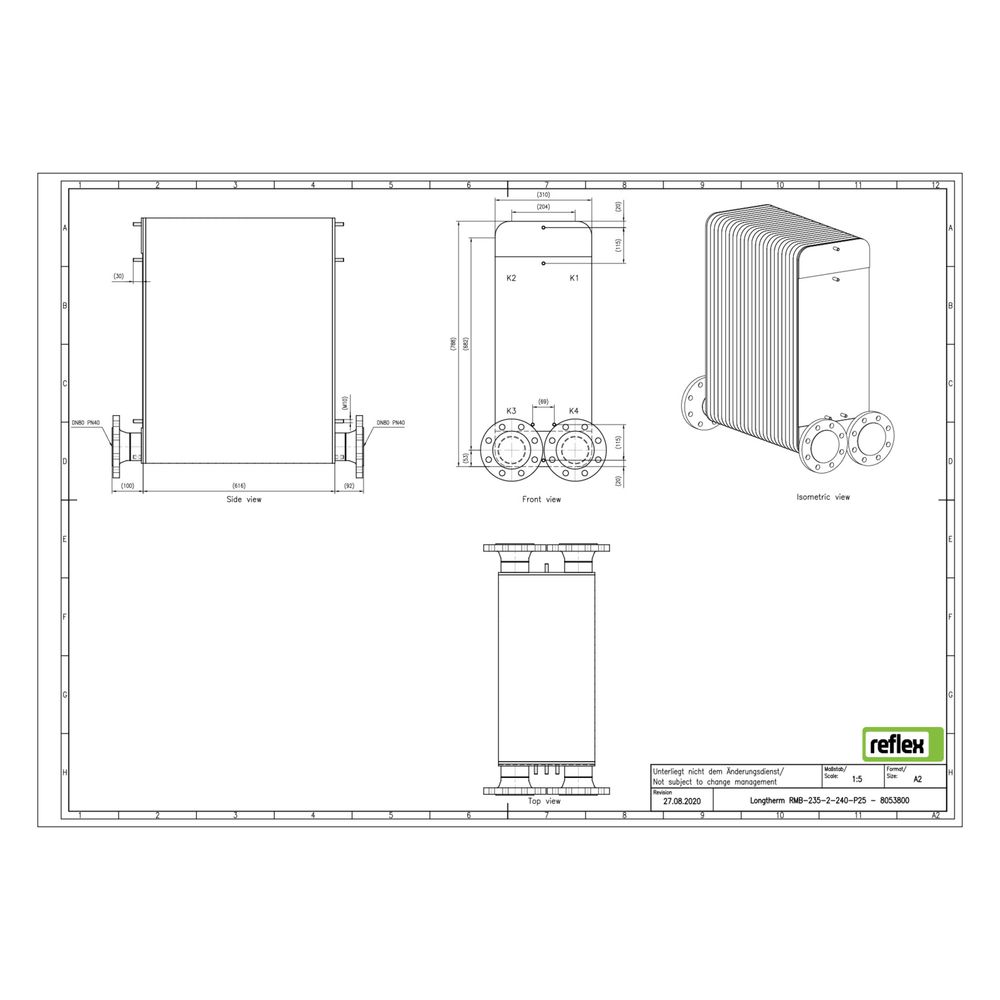

Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar und Temperaturen bis 230 °C ausgelegt. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 600 mm. Der Nenndurchmesser der primären Seite ist DN 80, die Anschlüsse sind als DIN-Flansch ausgeführt mit einem Mittenabstand von 170 mm. Das Lotmaterial besteht aus Kupfer, was die Lötverbindung besonders widerstandsfähig macht. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dieser Plattenwärmetauscher ist ideal für den Einsatz in Heizungs- und Kühlanlagen, bei denen hohe Temperaturen und Drücke auftreten. Die robuste Bauweise und die gelötete Verbindung ermöglichen den Einsatz in anspruchsvollen industriellen und gewerblichen Anwendungen. Die zweigängige Ausführung sorgt für eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen.
Technische Daten
- Anzahl der Platten: 240
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 600 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-240 überzeugt durch seine robuste, gelötete Bauweise aus hochwertigem Edelstahl und Kupferlot. Mit 240 Platten, einem Nenndurchmesser von DN 80 und einem maximalen Betriebsdruck von 25 bar bietet er eine zuverlässige und effiziente Wärmeübertragung für anspruchsvolle Heizungs- und Kühlkreisläufe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8053800 |
| Hersteller | Reflex |
| Anzahl der Platten | 240,00 |
| Artikelnummer | REFLEX-8053800 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 600,00 |
| EAN-13 | 4036705219832 |
| Geeignet für Dämmschale | ja |
| Gewicht | 260,75 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
