Beschreibung

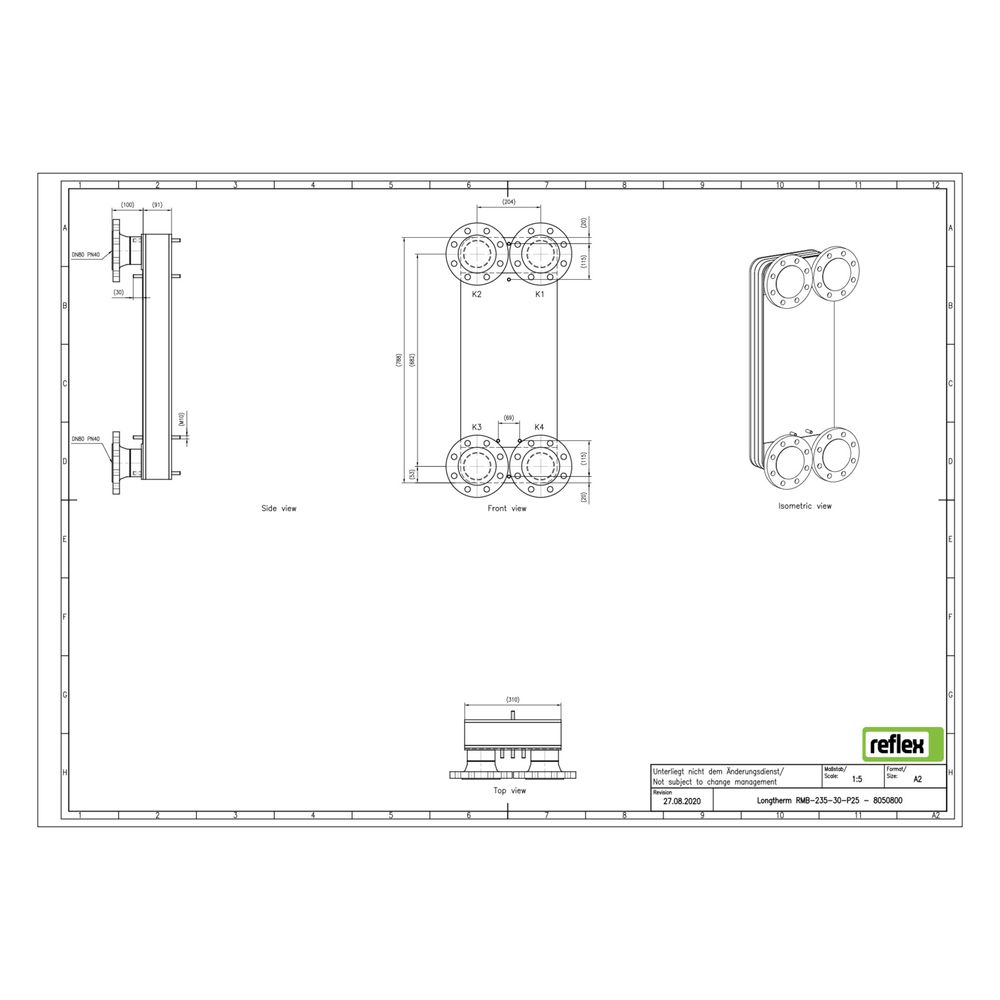

Reflex Longtherm Plattenwärmetauscher RMB-235-30, gelötet, 30 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-30 ist ein gelöteter, eingängiger Wärmetauscher mit 30 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, wo eine effiziente Wärmeübertragung bei hohen Anforderungen erforderlich ist. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Diese Lötverbindung sorgt für eine stabile und dauerhafte Verbindung der Platten, die hohen Temperaturen und Betriebsdrücken standhält. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen, die unterschiedliche Strömungseigenschaften bieten: Der rhc-Kanal zeichnet sich durch eine große thermisch wirksame Länge und einen höheren Durchflusswiderstand aus, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringem Durchflusswiderstand besitzt. Diese Kombination ermöglicht eine optimale Anpassung an verschiedene Betriebsbedingungen und sorgt für eine effiziente Wärmeübertragung.
Für welche Einsatzbereiche ist der Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist ideal für Anwendungen in Heizungs-, Kühl- und Prozesswasseranlagen, die hohe Temperaturen und Drücke erfordern. Die robuste Bauweise aus rostfreiem Stahl und die Lötverbindung mit Kupferlot ermöglichen eine lange Lebensdauer und hohe Betriebssicherheit. Die Ausführung mit DN 80 Flanschanschluss erleichtert die Integration in industrielle und gewerbliche Anlagen.
Welche Zulassungen und Normen erfüllt das Produkt?
Der Reflex Longtherm Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen. Dies bestätigt die Einhaltung der relevanten Sicherheits- und Qualitätsanforderungen für den Einsatz in Drucksystemen.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 85 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-235-30 überzeugt durch seine robuste Bauweise aus rostfreiem Stahl und die stabile Kupferlotverbindung, die eine zuverlässige Wärmeübertragung bei hohen Temperaturen und Drücken ermöglicht. Mit 30 Platten und einem Nenndurchmesser von DN 80 ist er für anspruchsvolle Heizungs- und Kühlkreisläufe geeignet und bietet eine effiziente und langlebige Lösung für industrielle und gewerbliche Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8050800 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8050800 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 85,00 |
| EAN-13 | 4036705219559 |
| Geeignet für Dämmschale | ja |
| Gewicht | 82,3 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
