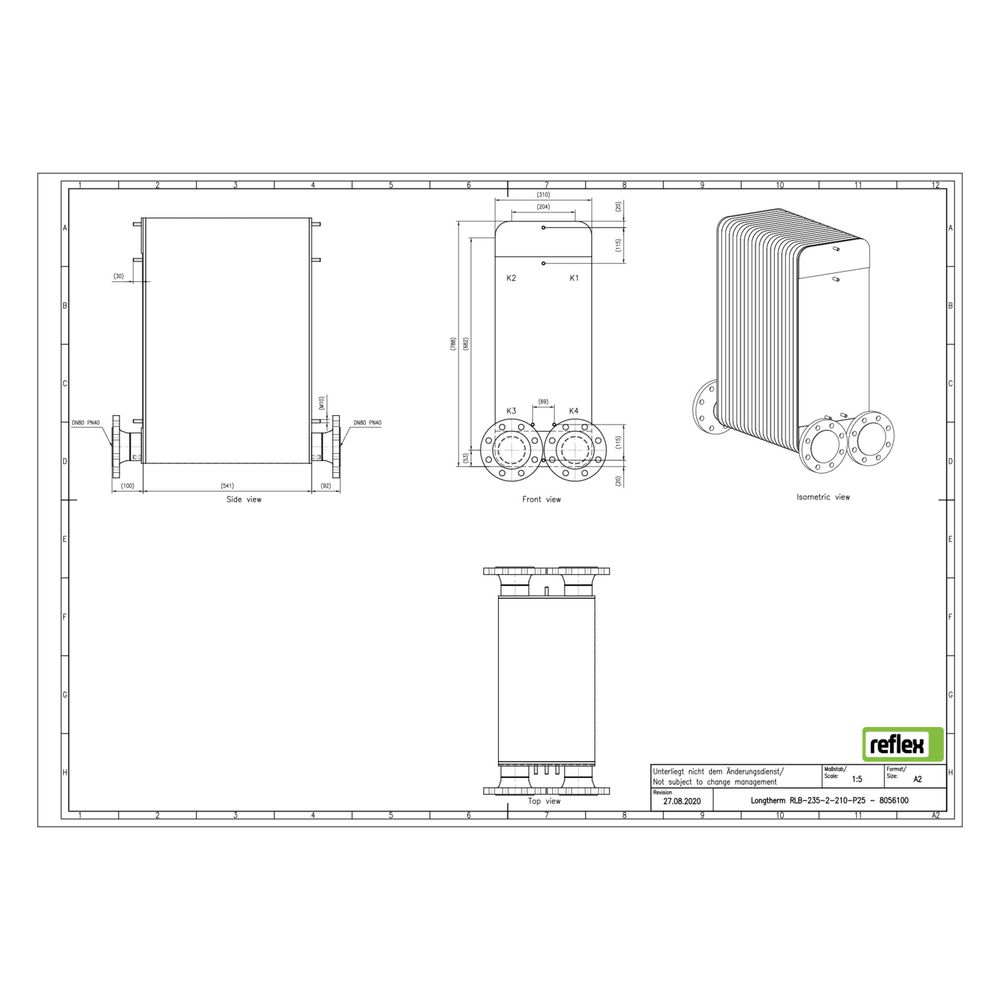

Reflex Longtherm Plattenwärmetauscher RLB-235-2-210, gelötet, 210 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-210 ist ein gelöteter, zweigängiger Wärmetauscher mit 210 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung unter anspruchsvollen Bedingungen erforderlich ist.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten hat das Lötverfahren?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten und sichert die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar standhalten. Die Kupferlotverbindung ermöglicht eine zuverlässige Dichtigkeit und Langlebigkeit unter anspruchsvollen Betriebsbedingungen.
Wie sind die Strömungsräume im Wärmetauscher gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Betrieb des Wärmetauschers.
Für welche Anschlussarten ist der Longtherm RLB-235 ausgelegt?
Der Wärmetauscher der Größe RLB-235 ist mit DIN-Flanschanschlüssen ausgestattet, passend für den Nenndurchmesser DN 80. Die Anschlüsse sind nicht seitlich angebracht, und der Mittenabstand der Anschlüsse beträgt 170 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Bauhöhe: 788 mm
- Bautiefe: 526 mm
- Baulänge: 310 mm
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anzahl der Platten: 210
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Anschlussart: DIN-Flansch
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-210 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlotverbindungen. Mit einer Leistung für hohe Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 25 bar ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8056100 |
| Hersteller | Reflex |
| Anzahl der Platten | 210,00 |
| Artikelnummer | REFLEX-8056100 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 526,00 |
| EAN-13 | 4036705220067 |
| Geeignet für Dämmschale | ja |
| Gewicht | 235,9 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
