Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-30, gelötet, 30 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-30 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 30 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, die eine zuverlässige Wärmeübertragung bei hohen Anforderungen erfordern. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise. Die gelötete Verbindung sichert die Stabilität und dauerhafte Dichtigkeit des Wärmetauschers.
Welche Strömungskanäle sind im Wärmetauscher vorhanden?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Betrieb der Anlage.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Die Ausführung entspricht der Richtlinie für Druckgeräte 2014/68/EU. Die robuste Bauweise aus Edelstahl und Kupferlot ermöglicht den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen.
Wie sind die Anschlüsse und die Bauform gestaltet?

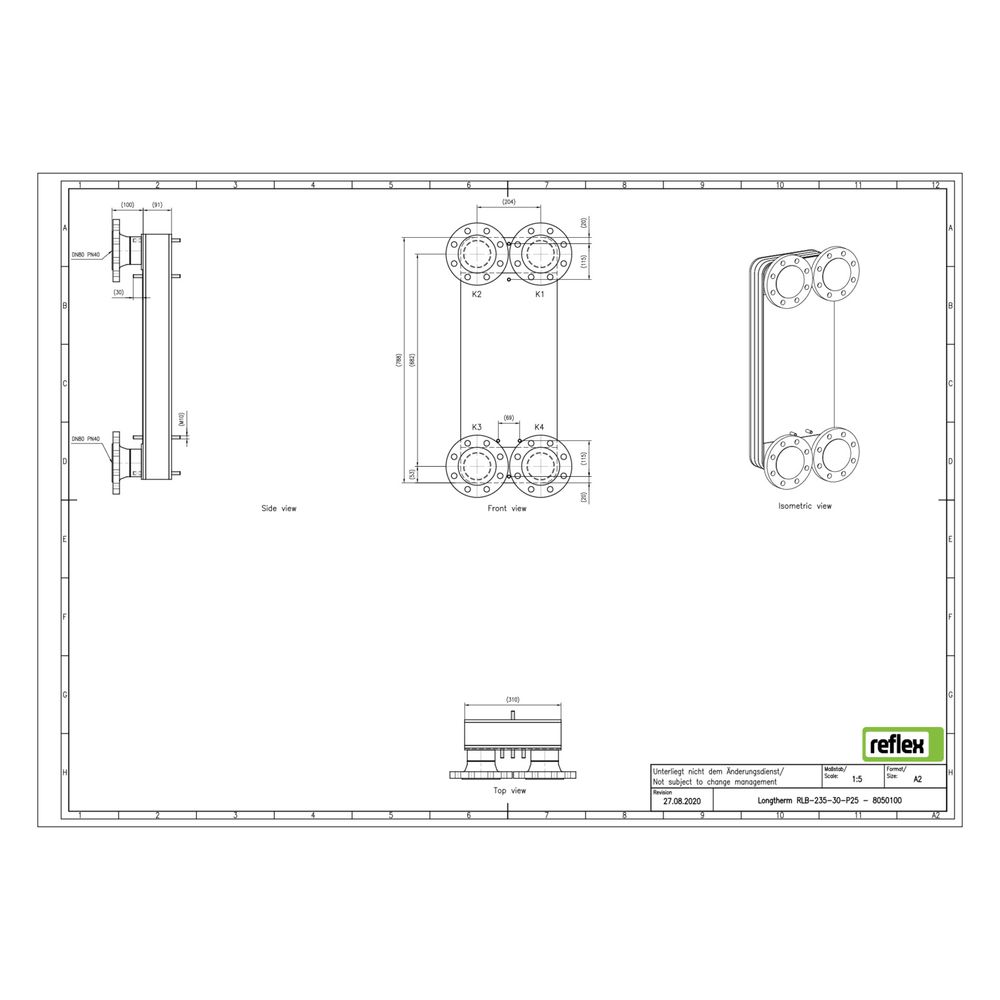

Der RLB-235-30 ist mit DIN-Flanschanschlüssen ausgestattet und hat einen Nenndurchmesser von DN 80. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 85 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Der Wärmetauscher ist nicht vollversiegelt und verfügt über keine seitliche Anschlussmöglichkeit. Er ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: rostfreier Stahl (Edelstahl 1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 85 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RLB-235-30 bietet eine zuverlässige und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner robusten Edelstahlkonstruktion, dem gelöteten Aufbau und der hohen Druck- und Temperaturbeständigkeit erfüllt er anspruchsvolle Anforderungen. Die kompakte Bauform und die DIN-Flanschanschlüsse erleichtern die Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8050100 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8050100 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 85,00 |
| EAN-13 | 4036705219481 |
| Geeignet für Dämmschale | ja |
| Gewicht | 82,3 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
