Reflex Longtherm Plattenwärmetauscher RMB-22-2-10, gelötet, 10 Platten, zweigängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-22-2-10 ist ein gelöteter, zweigängiger Wärmetauscher mit 10 Edelstahlplatten und einem Außengewindeanschluss G 3/4". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren mit Kupferlot sorgt für eine dauerhafte Verbindung der Platten und sichert die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhalten. Die gelötete Ausführung ist besonders robust und für anspruchsvolle Anwendungen geeignet.
Wie sind die Strömungskanäle im Wärmetauscher gestaltet?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Für welche Anschlussarten ist der Longtherm RMB-22-2-10 ausgelegt?
Der Plattenwärmetauscher ist mit einem Außengewindeanschluss G 3/4" (Nenndurchmesser primär 20 mm) ausgestattet. Die Anschlüsse sind nicht seitlich angebracht, der Mittenabstand der Anschlüsse beträgt 42 mm. Das Gerät ist für den Einbau mit Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 10
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer

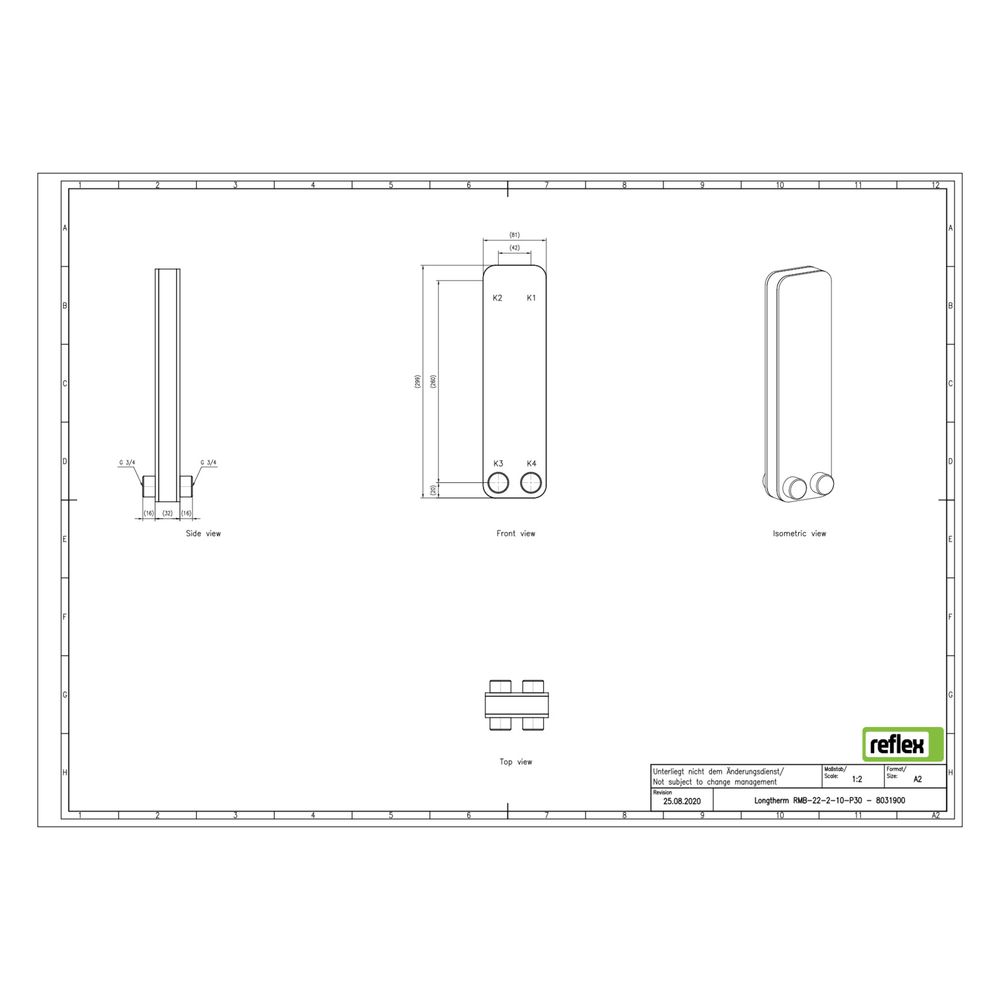

- Bauhöhe: 299 mm
- Baulänge: 81 mm
- Bautiefe: 32 mm
- Anschluss: Außengewinde G 3/4" (20 mm)
- Mittenabstand Anschlüsse: 42 mm
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
Der Reflex Longtherm Plattenwärmetauscher RMB-22-2-10 überzeugt durch seine robuste gelötete Bauweise aus Edelstahl und Kupferlot, die hohe Temperaturen und Drücke ermöglicht. Mit 10 Platten und einem Außengewindeanschluss G 3/4" ist er ideal für den Einsatz in Heizungs- und Kühlkreisläufen, die eine effiziente und zuverlässige Wärmeübertragung erfordern.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8031900 |
| Hersteller | Reflex |
| Anzahl der Platten | 10,00 |
| Artikelnummer | REFLEX-8031900 |
| Ausführung | gelötet |
| Bauhöhe | 299,00 |
| Baulänge | 81,00 |
| Bautiefe | 32,00 |
| EAN-13 | 4036705217401 |
| Geeignet für Dämmschale | ja |
| Gewicht | 1,7 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
