Beschreibung

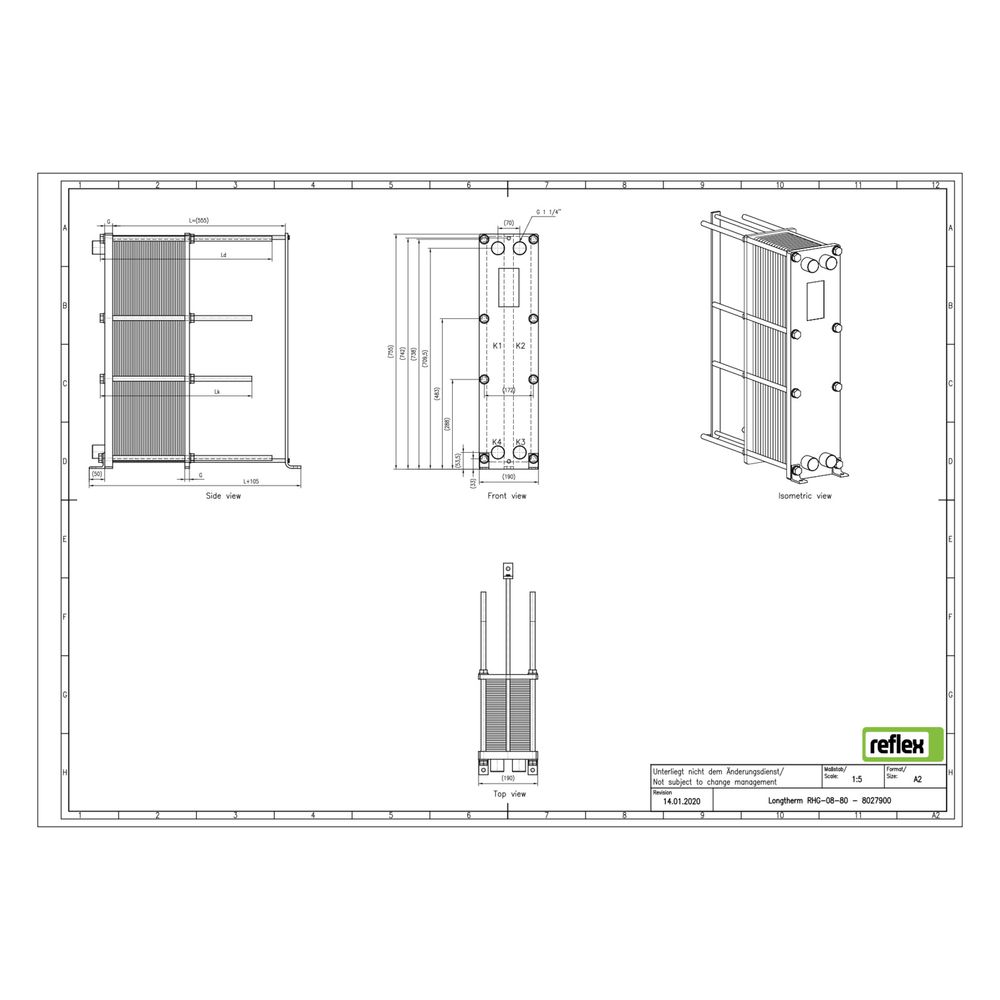

Reflex Longtherm Plattenwärmetauscher RHG-08-80, geschraubt, 80 Platten, NBR-Dichtungen
Im Fall von sehr geringen Temperaturspreizungen und sehr hohen Leistungsbereichen über 1MW, kommen aufgrund Ihrer Effizienz, geschraubte Wärmetauscher zum Einsatz. Aufgrund der Zerlegbarkeit sind die geschraubten Plattenwärmetauscher einfach und schnell zu reinigen oder durch weitere Plattenpakete erweiterbar. Auf Kundenwunsch und je nach Medium können die Dichtungen, das Plattenmaterial und die Gestelle, durch unsere Experten frei konfiguriert werden.
Longtherm
Geschraubter Plattenwärmetauscher mit Edelstahlplatten.
Die mit klebefreien NBR Butyl Dichtungen versehenen Platten werden an der oberen Tragstange aufgehängt und dann mithilfe der Spannschrauben im Kohlenstoffstahlrahmen fixiert.
Zulassung gemäß Richtlinie für Druckgeräte 2014/68/EU.
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten. Die Edelstahlplatten sind über Kontaktpunkte kupferverlötet verbunden. Auf den Oberflächen der Edelstahlplatten sind Kanäle eingeprägt. Diese Kanäle bilden zwei gegenläufige und getrennte Strömungsräume für zwei Wasserkreisläufe.
Zwei Kanalformen unterscheiden die Strömungsräume:
• rhc - Kanal: Große thermisch wirksame Länge der Strömungskanäle mit großem
Druchflusswiderstand.
• rlc - Kanal: Kleine thermisch wirksame Länge der Strömungskanäle mit kleinem
Druchflusswiderstand.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8027900 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8027900 |
| Bauhöhe | 755,00 |
| Baulänge | 190,00 |
| Bautiefe | 605,00 |
| EAN-13 | 4036705207709 |
| Geeignet für Dämmschale | nein |
| Gewicht | 95,2 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 70,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
