Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-60-2-60, gelötet, 60 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-60 ist ein gelöteter, zweigängiger Wärmetauscher mit 60 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten hat das Lötverfahren und die Konstruktion?
Das spezielle Lötverfahren sichert eine dauerhafte Verbindung der Platten und ermöglicht die Stabilität des Wärmetauschers bei hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar. Die Verwendung von Kupferlot in Kombination mit rostfreiem Edelstahl sorgt für eine langlebige und widerstandsfähige Bauweise.
Wie sind die Strömungsräume im Plattenwärmetauscher gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand im System.
Für welche Anschlussarten und Einbausituationen ist der Wärmetauscher geeignet?

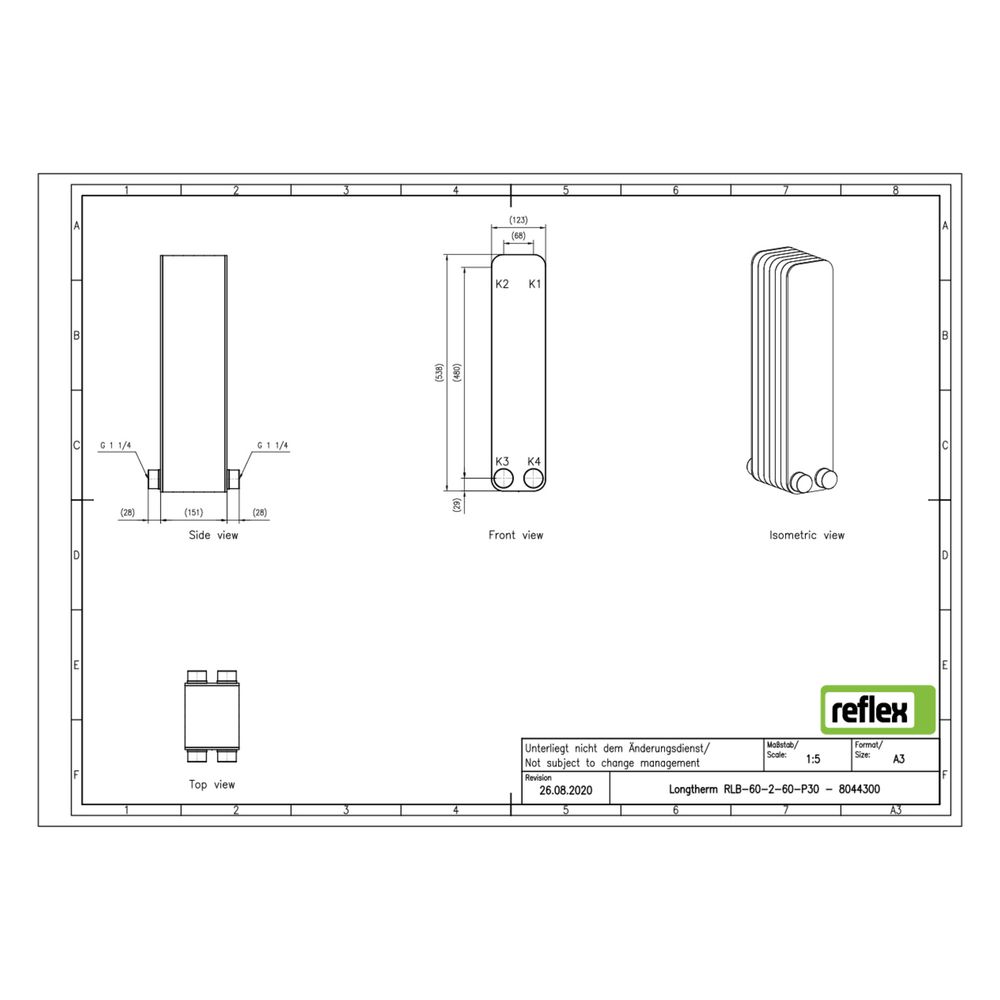

Der Reflex Longtherm RLB-60-2-60 verfügt über einen primären Anschluss mit Außengewinde G 1 1/4 Zoll. Er ist für den Einbau ohne seitliche Anschlussmöglichkeit konzipiert und kann mit einer Dämmschale kombiniert werden, ist jedoch nicht mit einer Dämmschale ausgestattet. Die kompakte Bauform mit einer Baulänge von 123 mm, einer Bauhöhe von 538 mm und einer Bautiefe von 151 mm ermöglicht eine flexible Integration in verschiedene Anlagen.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: rostfreier Stahl (Edelstahl 1.4404)
- Lotmaterial: Kupfer
- Bauform: gelötet, zweigängig
- Anschluss: Außengewinde G 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 151 mm
- Mittenabstand Anschlüsse: 68 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-60 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der bewährten gelöteten Konstruktion aus Edelstahl und Kupferlot erfüllt er anspruchsvolle Anforderungen an Leistung und Langlebigkeit.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8044300 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8044300 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 151,00 |
| EAN-13 | 4036705218903 |
| Geeignet für Dämmschale | ja |
| Gewicht | 16,17 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
