Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-22-30, gelötet, 30 Platten, eingängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-22-30 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 30 Platten und einem primären Anschluss mit Außengewinde G 3/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar, typischerweise in Heizungs- und Kühlkreisläufen, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine hohe Stabilität und eine effiziente Wärmeübertragung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Es gibt zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung ermöglicht eine Anpassung an unterschiedliche hydraulische Anforderungen.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Der gelötete Longtherm Plattenwärmetauscher hält Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar stand. Er ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen.

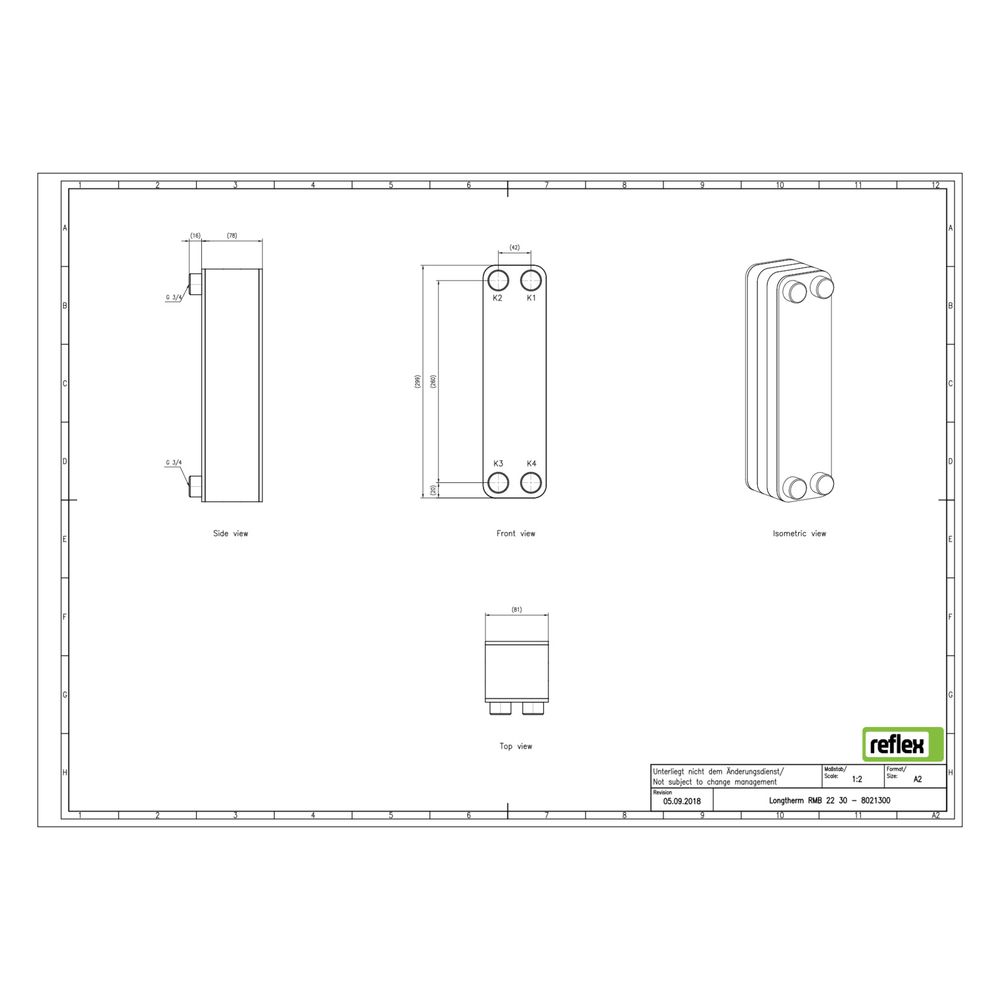

Welche Anschlussarten und Abmessungen sind verfügbar?
Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde G 3/4 Zoll (20 mm Nenndurchmesser). Die Baulänge beträgt 81 mm, die Bauhöhe 299 mm und die Bautiefe 78 mm. Der Mittenabstand der Anschlüsse liegt bei 42 mm. Das Gerät ist für die Verwendung mit Dämmschalen geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 3/4 Zoll (20 mm)
- Baulänge: 81 mm
- Bauhöhe: 299 mm
- Bautiefe: 78 mm
- Mittenabstand Anschlüsse: 42 mm
Der Reflex Longtherm Plattenwärmetauscher RMB-22-30 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der präzisen Verarbeitung aus Edelstahl und Kupferlot erfüllt er anspruchsvolle Anforderungen. Die kompakte Bauform und der standardisierte Anschluss erleichtern die Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8021300 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8021300 |
| Ausführung | gelötet |
| Bauhöhe | 299,00 |
| Baulänge | 81,00 |
| Bautiefe | 78,00 |
| EAN-13 | 4036705178276 |
| Geeignet für Dämmschale | ja |
| Gewicht | 3,1 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
