Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-20-75, geschraubt, 75 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-20-75 ist ein geschraubter Wärmetauscher mit 75 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung, Reinigung und Erweiterung durch zusätzliche Plattenpakete.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Welche technischen Eigenschaften und Zulassungen besitzt der Wärmetauscher?

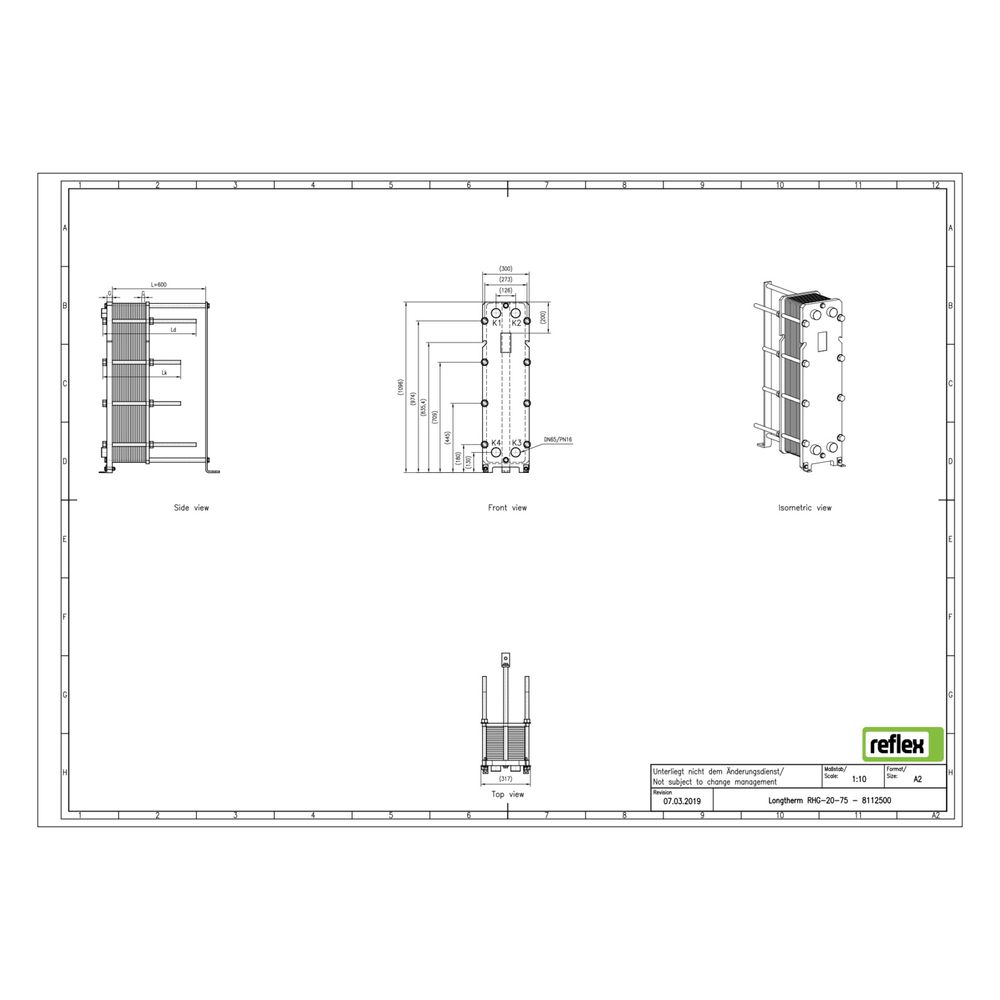

Der Reflex Longtherm RHG-20-75 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Die Baumaße betragen 300 mm in der Länge, 1096 mm in der Höhe und 763 mm in der Tiefe. Das Material der Platten ist rostfreier Stahl, das Lotmaterial besteht aus Kupfer. Der Wärmetauscher ist nicht vollversiegelt und besitzt keine seitlichen Anschlussmöglichkeiten. Er ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen.
Technische Daten
- Anzahl der Platten: 75
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: 2 Zoll Außengewinde
- Baulänge: 300 mm
- Bauhöhe: 1096 mm
- Bautiefe: 763 mm
- Werkstoff Lotmaterial: Kupfer
- Mittenabstand Anschlüsse: 126 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RHG-20-75 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der Zulassung für einen Arbeitsdruck von bis zu 16 bar ist er eine zuverlässige Lösung für anspruchsvolle industrielle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8112500 |
| Hersteller | Reflex |
| Anzahl der Platten | 75,00 |
| Artikelnummer | REFLEX-8112500 |
| Bauhöhe | 1096,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705179372 |
| Geeignet für Dämmschale | nein |
| Gewicht | 247 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
