Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-60-70, gelötet, 70 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-70 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl (1.4404) mit 70 Platten und einem primären Anschluss mit Außengewinde G 1 1/4" (32 mm). Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar ausgelegt. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine hohe thermische Effizienz und Stabilität bei hohen Temperaturen und Drücken.
Welche Kanalformen sind im Wärmetauscher vorhanden und welche Bedeutung haben sie?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend den Anforderungen der jeweiligen Anwendung.
Für welche Betriebsbedingungen ist der Longtherm RLB-60-70 ausgelegt?
Der Plattenwärmetauscher ist für maximale Arbeitstemperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die gelötete Verbindung der Edelstahlplatten mit Kupferlot sorgt für eine dauerhafte Stabilität und Dichtheit unter diesen anspruchsvollen Bedingungen.
Welche Anschlussarten und Maße sind beim RLB-60-70 verfügbar?

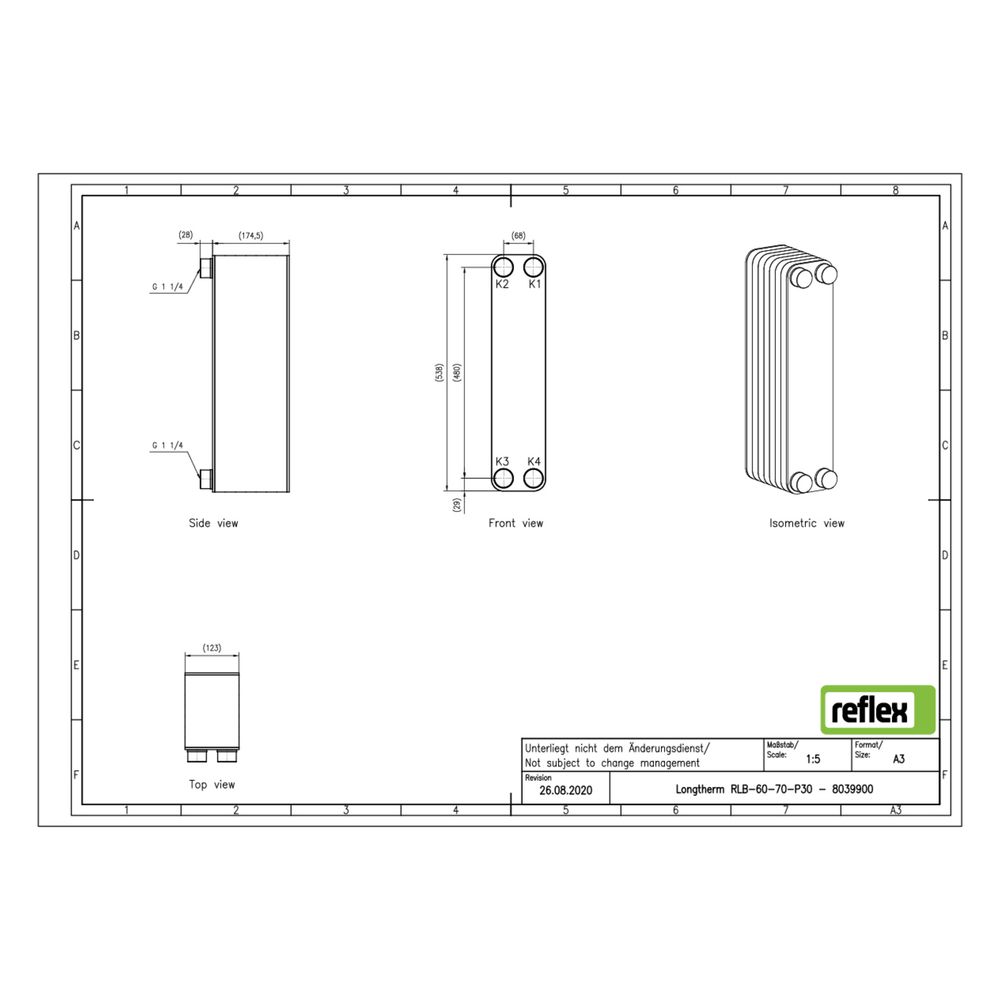

Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde G 1 1/4" (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 175 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4" (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 175 mm
- Mittenabstand Anschlüsse: 68 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RLB-60-70 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner gelöteten Edelstahlkonstruktion, der hohen Temperatur- und Druckbeständigkeit sowie den präzisen Anschlussmaßen ist er für anspruchsvolle Anwendungen bestens geeignet und unterstützt eine zuverlässige Wärmeübertragung bei bis zu 30 bar Betriebsdruck.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8039900 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8039900 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 175,00 |
| EAN-13 | 4036705218460 |
| Geeignet für Dämmschale | ja |
| Gewicht | 18,35 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
