Beschreibung

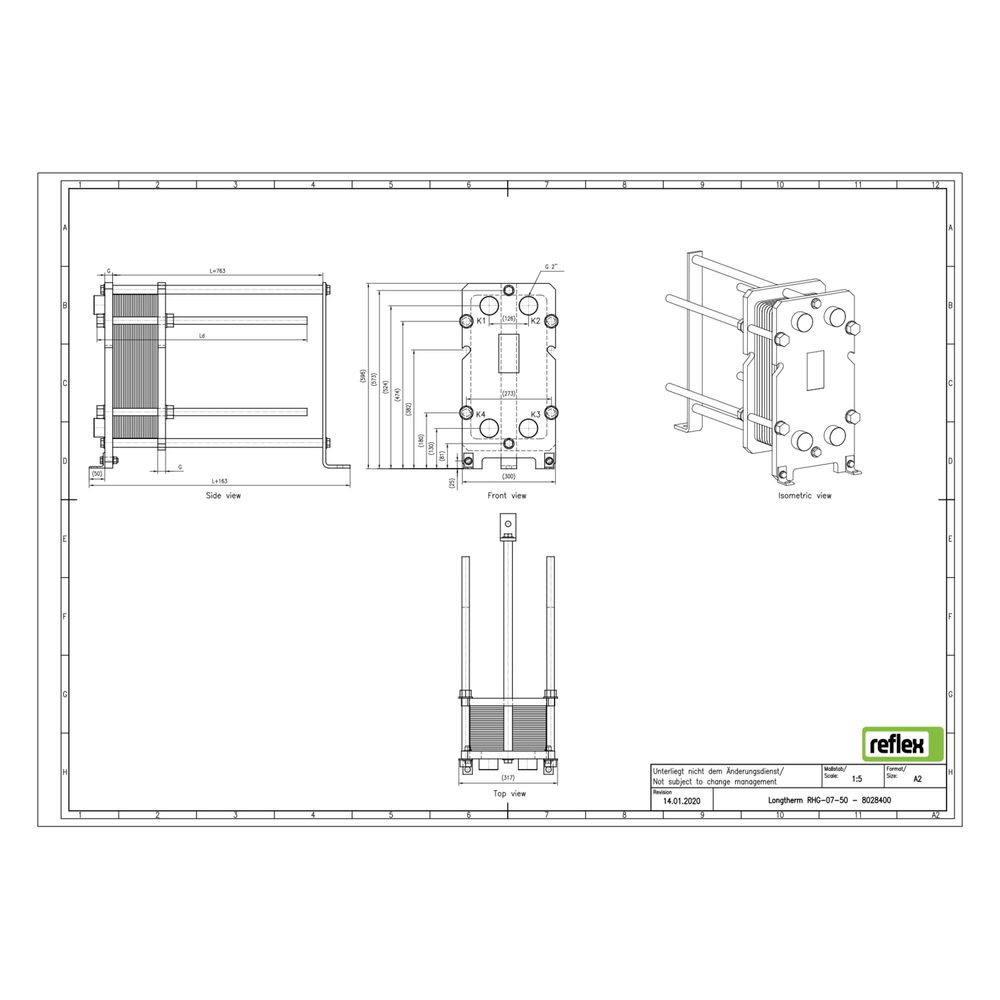

Reflex Longtherm Plattenwärmetauscher RHG-07-50, geschraubt, 50 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-07-50 ist ein geschraubter Wärmetauscher mit 50 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung für Reinigung oder Erweiterung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung bei unterschiedlichen Betriebsbedingungen.
Welche technischen Eigenschaften und Zulassungen besitzt der Wärmetauscher?
Der Reflex Longtherm RHG-07-50 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Die Baumaße betragen 300 mm Länge, 596 mm Höhe und 763 mm Tiefe. Der Rahmen besteht aus Kohlenstoffstahl, die Platten aus rostfreiem Stahl, und das Lotmaterial ist Kupfer. Der Wärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff Platten: rostfreier Stahl
- Werkstoff Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: 2 Zoll Außengewinde
- Baulänge: 300 mm
- Bauhöhe: 596 mm
- Bautiefe: 763 mm
- Mittenabstand Anschlüsse: 126 mm
- Dichtungsmaterial: NBR-Butyl
- Rahmenmaterial: Kohlenstoffstahl
Der Reflex Longtherm Plattenwärmetauscher RHG-07-50 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und ermöglicht durch seine geschraubte Bauweise eine einfache Reinigung und Erweiterung. Mit seiner robusten Edelstahlkonstruktion und der Zulassung für einen Arbeitsdruck von bis zu 16 bar ist er eine zuverlässige Lösung für anspruchsvolle industrielle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8028400 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8028400 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705206207 |
| Geeignet für Dämmschale | nein |
| Gewicht | 111,8 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
