Beschreibung

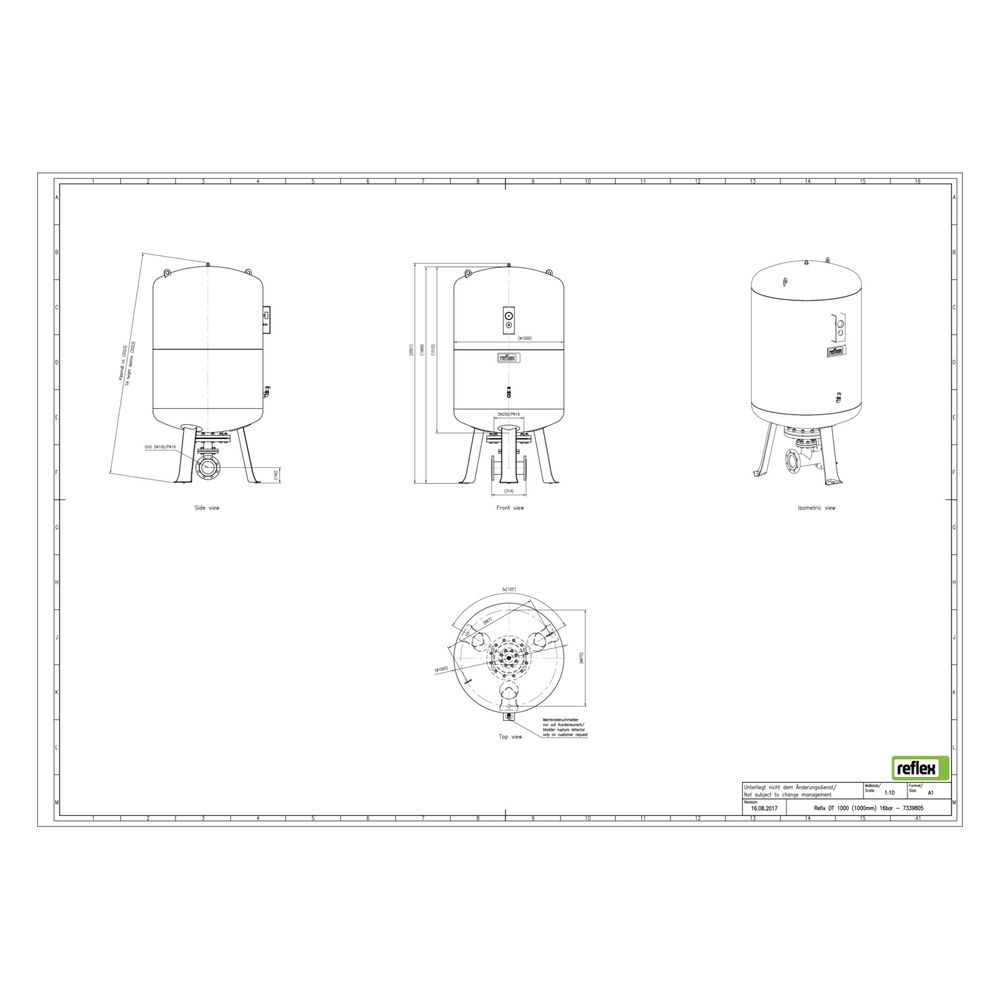

Reflex Refix DT Ausdehnungsgefäß MAG 1000/1000, Nennvolumen 1000l, 16 bar, Duo-Flansch DN 100
Der Reflex Refix DT Ausdehnungsgefäß MAG 1000/1000 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 100 ermöglicht eine flexible Integration in Großanlagen.
Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?
Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), gefertigt und geprüft nach DIN EN 13831, DIN 4807 T5, KTW-C und W 270. Innen- und Außenflächen sind mit einer robusten Epoxidharzbeschichtung gemäß KTW-A geschützt. Ein Manometer und ein Vordruckventil sind durch einen Metallbügel geschützt. Die Konstruktion entspricht den Normen DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Refix DT 1000/1000?
Das Ausdehnungsgefäß ist mit einem Duo-Flanschanschluss DN 100 mit integrierter Durchströmungseinrichtung ausgestattet. Für kleinere Anschlussgrößen bis Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung enthalten. Die Anschlussgewinde sind metrisch ausgeführt. Das Gefäß ist vertikal aufstellbar und verfügt über Füße zur sicheren Platzierung. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.
Für welche Anwendungen und Medien ist das Ausdehnungsgefäß geeignet?
Das Refix DT 1000/1000 ist ausschließlich für Kaltwasserleitungen ausgelegt und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für Heizungs- oder Kühlanwendungen vorgesehen. Die Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist für Leitungswasser geeignet, jedoch nicht für Glykolmischungen.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Für Anlagen in der Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar Liter erfüllt.
Technische Daten
- Nennvolumen: 1000 l
- Maximaler Betriebsdruck: 16 bar
- Anschluss: Duo-Flansch DN 100, Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Vordruck: 2 bar
- Bauhöhe: 2034 mm
- Durchmesser: 1000 mm
- Farbe: grün
- Aufstellung: vertikal mit Füßen
Das Reflex Refix DT Ausdehnungsgefäß MAG 1000/1000 bietet eine hygienisch geprüfte und robuste Lösung für Großanlagen in der Trinkwassertechnik. Mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 16 bar ist es optimal für Kaltwasseranwendungen geeignet und erfüllt zahlreiche Normen und Zulassungen, die eine sichere und langlebige Nutzung unterstützen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7339805 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7339805 |
| Bauhöhe | 2034,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1000,00 |
| EAN-13 | 4036705069246 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 513 kg |
| Kippmaß | 2086,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 100 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 114,30 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
