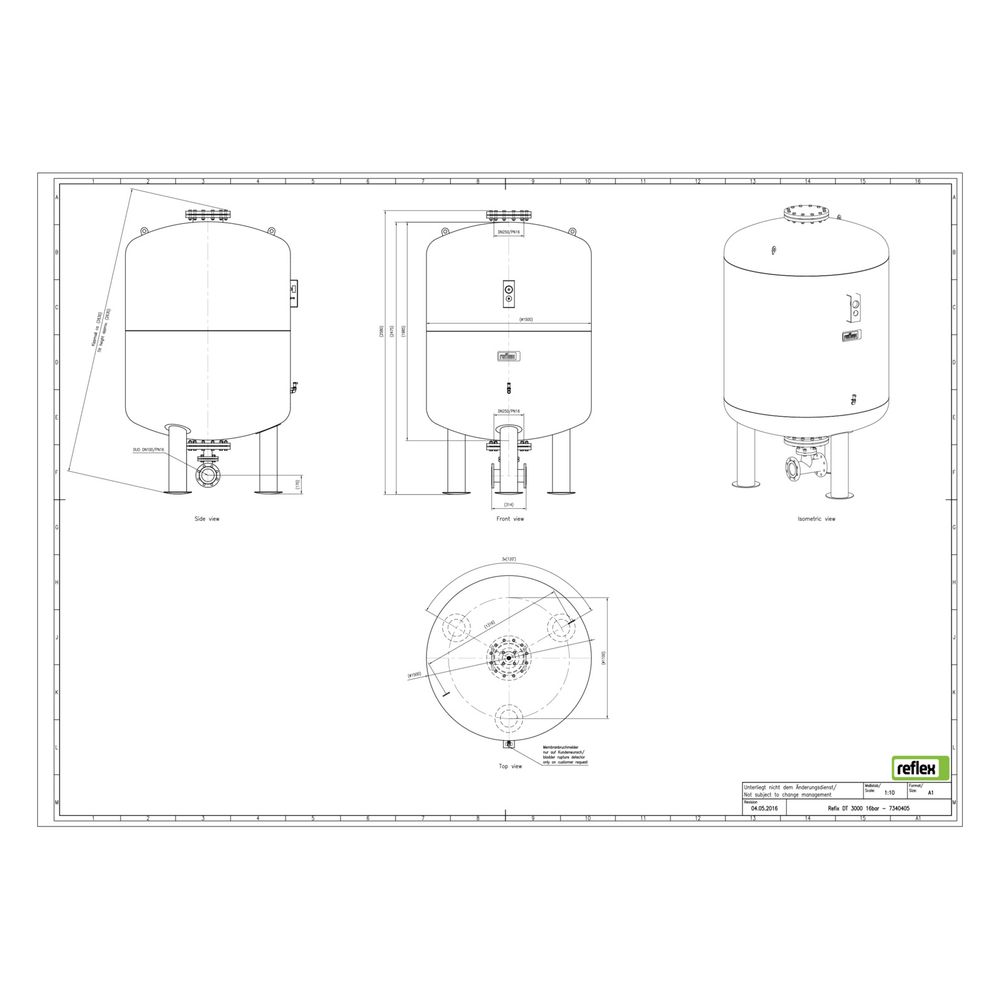

Reflex Refix DT Ausdehnungsgefäß MAG 3000, Nennvolumen 3000l, 16 bar, Duo-Flansch DN 100

Der Reflex Refix DT Ausdehnungsgefäß MAG 3000 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Die Ausführung mit Duo-Flansch DN 100 ermöglicht eine optimale Anpassung an verschiedene Anlagenkonfigurationen.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Wasser- und Gasvolumen im Inneren trennt und so für einen konstanten Druck sorgt. Die Membran entspricht den Anforderungen der Elastomerleitlinie und der W 270 sowie den Normen DIN EN 13831, DIN 4807 T5 und ist nach KTW-C und W270 geprüft. Die Außen- und Innenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist vertikal platzierbar und mit einem Manometer sowie einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.

Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?

Das Ausdehnungsgefäß ist mit einem Duo-Flanschanschluss DN 100 ausgestattet, der eine Durchströmungseinrichtung integriert. Für kleinere Anschlussgrößen bis Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung enthalten. Die Anschlüsse sind metrisch mit Außengewinde ausgeführt. Das Gefäß ist mit Füßen versehen, die eine stabile vertikale Aufstellung ermöglichen.

Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?

Das Gefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und eignet sich ideal für Großanlagen in der Trinkwassererwärmung, Wasserversorgung und Druckerhöhung. Es erfüllt hohe hygienische Anforderungen gemäß DIN 1988 durch die Durchströmung des Gefäßes. Die Zulassung nach der Druckgeräterichtlinie 2014/68/EU sowie die SVGW-Prüfung und Zulassung bestätigen die Eignung für den Einsatz in Trinkwasseranlagen. Es ist nicht für den Einsatz in Heizungs- oder Kühlanlagen vorgesehen.

Welche Normen und Richtlinien erfüllt das Produkt?

Das Reflex Refix DT Ausdehnungsgefäß entspricht den Normen DIN EN 13831, VDI 4708 und AD 2000. Die Membran ist nach DIN 4807 T5 geprüft und besitzt die DVGW-Registrierungsnummer NW-0411AT2534. Die Beschichtungen entsprechen den KTW-A Vorgaben. Das Produkt ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen und erfüllt die Anforderungen der Schweizer Richtlinie SWKI HE301-01 sowie SVTI, sofern das Produktkennzeichen PSV mal VN kleiner oder gleich 3000 bar mal Liter ist.

Technische Daten

• Nennvolumen: 3000 l
• Maximaler Betriebsdruck: 16 bar
• Anschluss: Duo-Flansch DN 100 mit Durchströmungseinrichtung
• Membranwerkstoff: Butylkautschuk (IIR)
• Bauhöhe: 2519 mm
• Durchmesser: 1500 mm
• Vordruck: 2 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja
• Druckstufe Flansch: PN 16

Das Reflex Refix DT Ausdehnungsgefäß MAG 3000 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen mit einem großen Volumenbedarf. Die Kombination aus robustem Membranwerkstoff, geprüften Beschichtungen und vielseitigen Anschlussmöglichkeiten sorgt für eine sichere Druckhaltung bei einem maximalen Betriebsdruck von 16 bar und einem Nennvolumen von 3000 Litern. Die vertikale Bauweise mit integriertem Manometer und Vordruckventil unterstützt eine einfache Installation und Überwachung der Anlage.
