Beschreibung

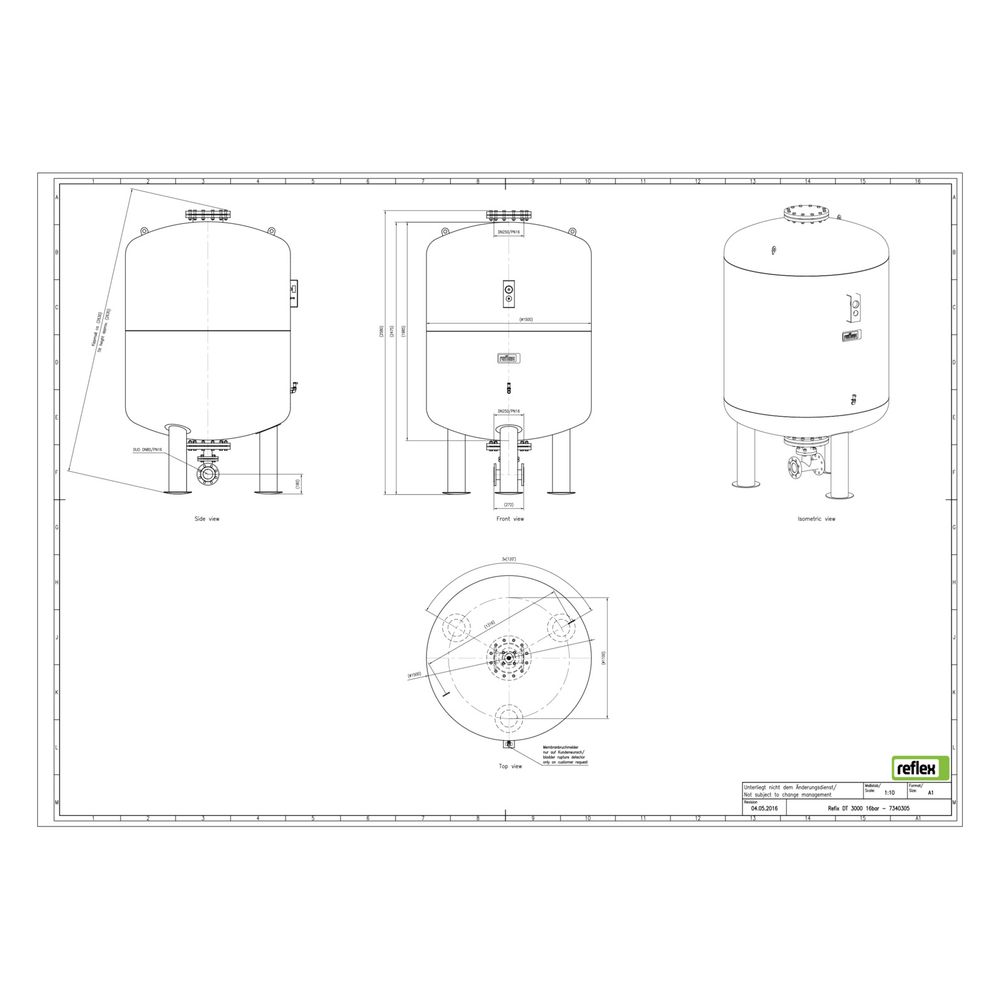

Reflex Refix DT 3000 Membran-Druckausdehnungsgefäß grün
Der Trinkwasserspezialist für Großanlagen. Das Gefäß ist durchströmt und genügt damit besonders hohen Anforderungen an die Hygiene nach DIN 1988. Die Variantenvielfalt der Anschlüsse ermöglicht eine exzellente Leistungsanpassung.
Refix DT
Durchströmtes Membran-Druckausdehnungsgefäß für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Mit Membran nach Elastomerleitlinie und W 270. Außen- und Innenbeschichtung nach KTW-A. Geeignet ausschließlich für Kaltwasseranlagen. Bis Rp 1 1/4' inkl. Flowjet Durchströmungsarmatur, ab DN50 inkl. Duo-Flanschanschlussstück mit Durchströmungseinrichtung.
Gefässe sind gebaut nach DIN EN 13831 und VDI 4708 bzw. AD 2000. Zulassung gemäß Richtlinie für Druckgeräte 2014/68/EU.
-
Flowjet inkl. Absperrung und Entleerung oder Duo-Anschluss
-
Austauschbare Vollmembran nach DIN EN 13831, DIN 4807 T5, KTW-C und W270, Gebaut und geprüft nach DIN 4807 T5, DIN DVGW Reg.-Nr. NW-0411AT2534
-
Außen und innen nach KTW-A beschichtet, Langlebige Epoxidharzbeschichtung
-
Muffe für optionalen Membranbruchmelder
-
Manometer und Vordruckventil durch Metallbügel geschützt
-
Ausschließlich für den Einsatz in Kaltwasserleitungen (bitte die Montage- und Bedienungsanleitung berücksichtigen)
Hinweis:
Keine Bewilligungspflicht gemäß Schweizer Richtlinie SWKI HE301-01 und SVTI bei (PSV * VN <= 3.000 bar * Liter).
Hinweis:
SVGW geprüft und zugelassen.
Refix Membran-Druckausdehnungsgefäße sind Druckgeräte (Druckgeräterichtlinie 2014/68/EU). Eine Membran teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7340305 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7340305 |
| Bauhöhe | 2519,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705069352 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 1265 kg |
| Kippmaß | 2588,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 80 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 88,90 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
