Reflex Refix DT Ausdehnungsgefäß MAG 600, Nennvolumen 600l, 10 bar, Duo-Flansch DN 80
Der Reflex Refix DT Ausdehnungsgefäß MAG 600 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die es in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht den Normen DIN EN 13831, DIN 4807 T5 sowie den Anforderungen der Elastomerleitlinie und W 270. Außen und innen ist das Gefäß mit einer langlebigen Epoxidharzbeschichtung nach KTW-A ausgeführt, die den hygienischen Anforderungen für Trinkwasser gerecht wird.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?
Das Ausdehnungsgefäß ist mit einem Duo-Flanschanschluss DN 80 ausgestattet, der eine Durchströmungseinrichtung integriert. Es besitzt Außengewinde (metrisch) und ist mit einem Manometer ausgestattet, das zusammen mit dem Vordruckventil durch einen Metallbügel geschützt wird. Die Flowjet-Durchströmungsarmatur ist inklusive Absperrung und Entleerung. Eine Muffe für einen optionalen Membranbruchmelder ist ebenfalls vorhanden.
Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Gefäß ist ausschließlich für Kaltwasserleitungen vorgesehen und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen geeignet. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Die maximale Glykol-Mischung beträgt 0 Prozent.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Gefäß ist nach DIN EN 13831, VDI 4708 und AD 2000 gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter.
Technische Daten
- Nennvolumen: 600 l
- Maximaler Betriebsdruck: 10 bar
- Anschluss: Duo-Flansch DN 80, Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Vordruck: 4 bar

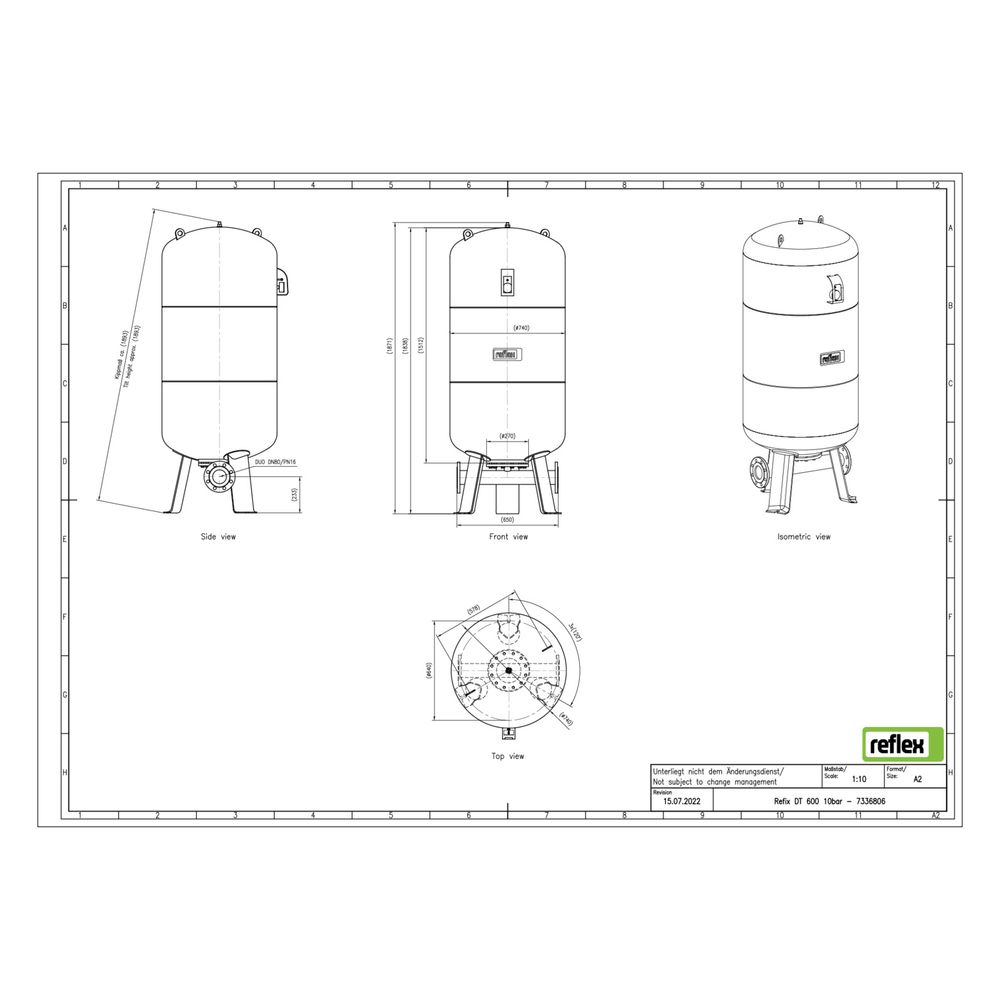

- Bauhöhe: 1871 mm
- Durchmesser: 740 mm
- Kippmaß: 1907 mm
- Farbe: grün
- Mit Manometer: ja
- Mit Füßen: ja
- Druckstufe Flansch: PN 16
Das Reflex Refix DT Ausdehnungsgefäß MAG 600 bietet eine hygienisch geprüfte und robuste Lösung für Kaltwasseranlagen mit einem Nennvolumen von 600 Litern und einem Betriebsdruck von bis zu 10 bar. Die hochwertige Membran und die langlebige Beschichtung sorgen für eine zuverlässige Funktion und Anpassung an verschiedene Anlagenkonzepte. Die integrierten Schutzvorrichtungen wie Manometer und Vordruckventil erhöhen die Betriebssicherheit und erleichtern die Wartung.
Lieferumfang
- 1x Reflex Refix DT Ausdehnungsgefäß MAG 600
- 1x Duo-Flanschanschlussstück mit Durchströmungseinrichtung
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7336806 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7336806 |
| Bauhöhe | 1871,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705079498 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 193 kg |
| Kippmaß | 1907,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 80 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 88,90 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
