Reflex Refix C-DE Ausdehnungsgefäß MAG 35, Nennvolumen 35l, 10 bar, Diskusform, Edelstahl-Anschluss, Blau
Das Reflex Refix C-DE Ausdehnungsgefäß MAG 35 ist ein vertikales, nicht durchströmtes Membran-Druckausdehnungsgefäß in Diskusform mit einem Nennvolumen von 35 Litern. Es verfügt über einen robusten Gewindeanschluss aus Edelstahl und ist für Heizungs-, Wärmepumpen-, Kühlungs- und Solaranwendungen sowie für Betriebswasseranlagen geeignet, die nicht den Anforderungen der DIN 1988 unterliegen. Das Gefäß ist mit einer langlebigen blauen Epoxidharzbeschichtung versehen und für einen maximalen Betriebsdruck von 10 bar ausgelegt.
Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?
Das Refix C-DE besitzt eine hochwertige Butyl-Vollmembran (Werkstoff Butylkautschuk IIR), die den Wasserraum zuverlässig von der statischen Gasfüllung trennt. Die Membran ist nicht tauschbar und entspricht der Norm DIN EN 13831. Die wasserberührenden Teile sind korrosionsgeschützt, was die Langlebigkeit des Gefäßes unterstützt. Der Anschluss erfolgt über ein metrisches Außengewinde aus Edelstahl mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm.
Für welche Anwendungen ist das Reflex Refix C-DE Ausdehnungsgefäß geeignet?
Das Gefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht den Anforderungen der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist sowohl für Heizungs- als auch für Kühlwasseranwendungen geeignet und kann in Systemen mit einem Frostschutzmittelzusatz von mindestens 25 bis maximal 50 Prozent eingesetzt werden.
Welche Betriebsparameter und Zulassungen sind zu beachten?
Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und kann bei Mediumtemperaturen von -10 bis 70 Grad Celsius betrieben werden. Der Vordruck beträgt 4 bar. Das Produkt erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831 konstruiert und gefertigt, was die Sicherheit und Qualität des Gefäßes unterstreicht.
Technische Daten
- Nennvolumen: 35 l
- Maximaler Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Vordruck: 4 bar

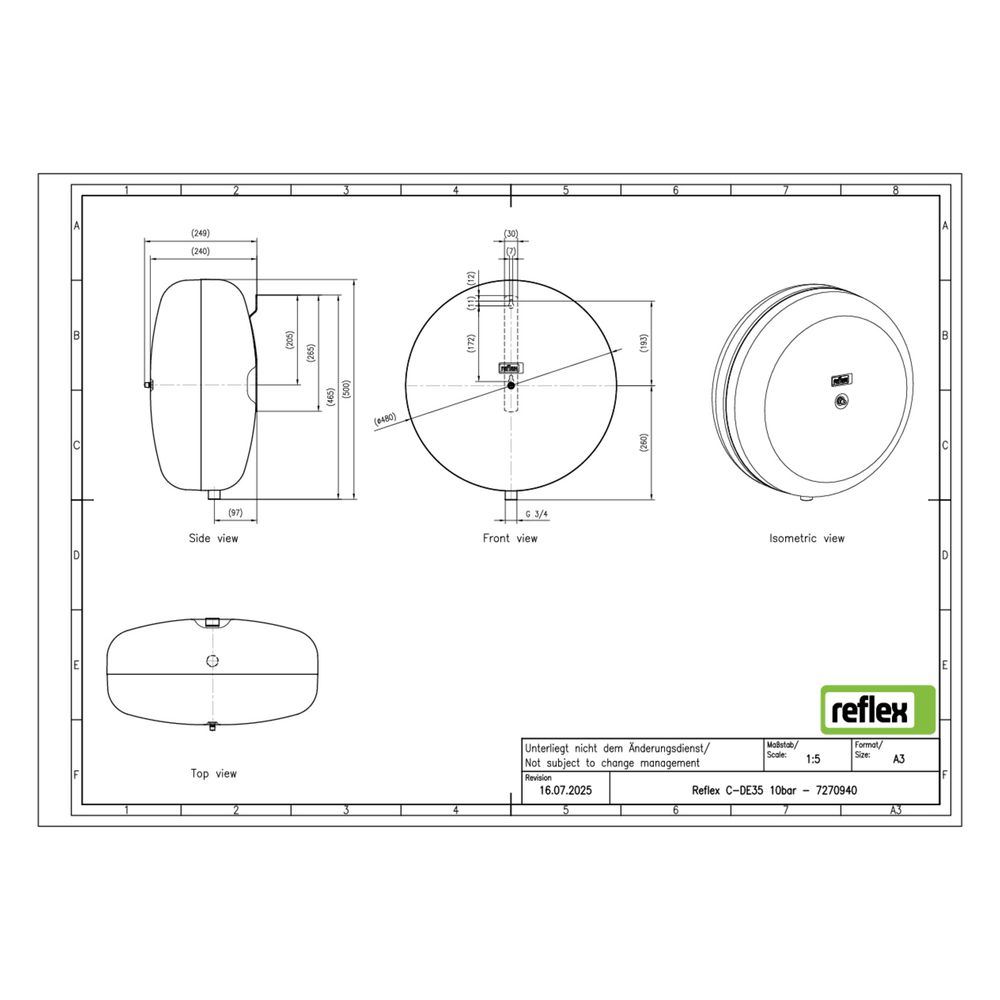

- Bauhöhe: 500 mm
- Durchmesser: 480 mm
- Kippmaß: 505 mm
- Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
- Rohraußendurchmesser Anschluss: 26,9 mm
- Membranwerkstoff: Butylkautschuk IIR
- Farbe: Blau
Das Reflex Refix C-DE Ausdehnungsgefäß MAG 35 bietet eine zuverlässige Trennung von Wasser- und Gasraum durch die hochwertige Butyl-Vollmembran und ist für vielfältige Heizungs- und Kühlanwendungen geeignet. Mit einem Nennvolumen von 35 Litern und einem maximalen Betriebsdruck von 10 bar erfüllt es die Anforderungen moderner Wasserversorgungsanlagen und überzeugt durch eine langlebige, korrosionsgeschützte Ausführung.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex C/C-DE |
| Hersteller-Produktgruppe | Reflex C/C-DE |
| Hersteller-Artikelnummer | 7270940 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7270940 |
| Bauhöhe | 500,00 |
| Durchmesser | 480,00 |
| EAN-13 | 4036705122064 |
| Farbe | blau |
| Geeignet für Kühlen | ja |
| Geeignet für Zentralheizung | ja |
| Gewicht | 13,9 kg |
| Kippmaß | 505,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
