Beschreibung

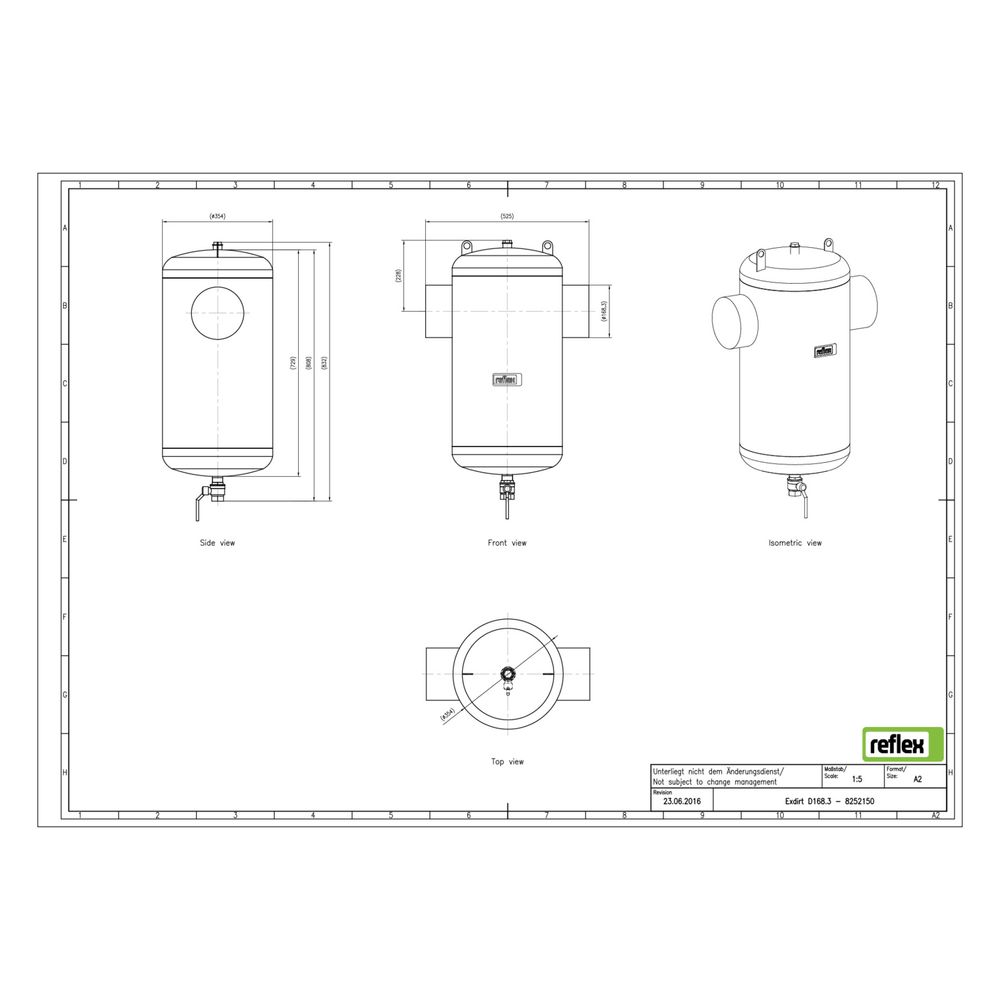

Reflex Exdirt Schmutzabscheider D 168,3mm, mit Schweißstutzen, 10 bar
Der Reflex Exdirt Schmutzabscheider mit einem Rohraußendurchmesser von 168,3 mm und Schweißstutzen ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen sowie flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt selbst kleinste Schmutz- und Schlammpartikel ab 5 Mikrometern aus Wasser oder Wasser/Glykolgemischen bis zu einem Anteil von 50 %. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C trägt er zur Schonung der Anlage und zur Reduzierung von Betriebskosten bei.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Schmutzabscheider arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung und integriertem magnetischem Funktionsprinzip. Das Medium durchströmt den Abscheider, wobei Schmutz- und Schlammpartikel ab einer Größe von 5 Mikrometern effektiv aus dem Flüssigkeitsstrom entfernt werden. Die Kombination aus mechanischer und magnetischer Abscheidung sorgt für eine gründliche Reinigung des Systems.
Wie wird der Schmutzabscheider gereinigt?
Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht. Dies ermöglicht eine kontinuierliche Funktion des Systems und minimiert Ausfallzeiten.
Für welche Systeme und Medien ist der Exdirt geeignet?
Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlsysteme ausgelegt und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 % betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C.
Welche Ausführungen und Anschlussarten sind verfügbar?
Der Exdirt ist in der Ausführung mit horizontaler Bauweise und Stahlgehäuse erhältlich. Der Anschluss erfolgt über Schweißstutzen. Weitere Ausführungen der Serie bieten auch Messinggehäuse mit Gewinde- oder Klemmringanschluss sowie Stahlgehäuse mit Flanschanschluss und Revisionsöffnung.
Technische Daten
- Rohraußendurchmesser: 168,3 mm
- Maximaler Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Maximales Glykol-Mischverhältnis: 50 %
- Nenndurchmesser: 6 Zoll (150)
- Durchflussleistung: 0,10 bis 108 m³/h
- Kvs-Wert: 487,9
- Werkstoff Gehäuse: Stahl
- Ausführung: horizontal
- Reinigung während des Betriebs: möglich
- Magnetisches Funktionsprinzip: ja
- Prinzip: Vollstrom mit Beruhigung
- Geeignet für: geschlossene Heiz- und Kühlsysteme
Der Reflex Exdirt Schmutzabscheider bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen mit Wasser oder Wasser/Glykolgemisch bis 50 % ausgelegt. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C unterstützt er die Anlagenfunktion und trägt zur Senkung der Betriebskosten bei.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252150 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8252150 |
| Ausführung | horizontal |
| Baulänge | 525,00 |
| Durchflussleistung | 0,10 - 108,00 |
| EAN-13 | 4036705118623 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 28,8 kg |
| Kvs-Wert | 487,90 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | 6 Zoll (150) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 168,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
