Reflex Reflexomat RG Ausdehnungsgefäß MAG 200, Nennvolumen 200l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 200 ist ein kompressorgesteuertes Membran-Ausdehnungsgefäß mit einem Nennvolumen von 200 Litern, ausgelegt für einen maximalen Betriebsdruck von 6 bar. Es ist für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert und verfügt über eine austauschbare Butyl-Vollmembran. Das Gefäß ist stehend mit einer robusten Fußkonstruktion ausgeführt und in Grau gehalten.

Wie funktioniert das Reflexomat RG Ausdehnungsgefäß?

Das Reflexomat RG dient als Grundgefäß in der Reflexomat kompressorgesteuerten Druckhaltestation. Die Steuereinheit reguliert die Druckhaltung mittels ein oder zwei Kompressoren und einem Luftabströmventil, um den Systemdruck konstant zu halten. Die Membran trennt das Wasser vom Gasraum und ermöglicht die Ausdehnung des Mediums. Eine seitlich angeschweißte Muffe erlaubt den Anschluss eines Membranbruchmelders inklusive Messumformer für die Niveaumessung.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Gefäß ist nach der EU-Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000. Die Butyl-Vollmembran ist ebenfalls nach DIN EN 13831 gefertigt. Innen und außen ist das Gefäß kunststoffbeschichtet, was Korrosionsschutz bietet. Die Absicherung erfolgt über ein bauteilgeprüftes Luftsicherheitsventil.

Welche technischen Merkmale zeichnen das Reflexomat RG aus?

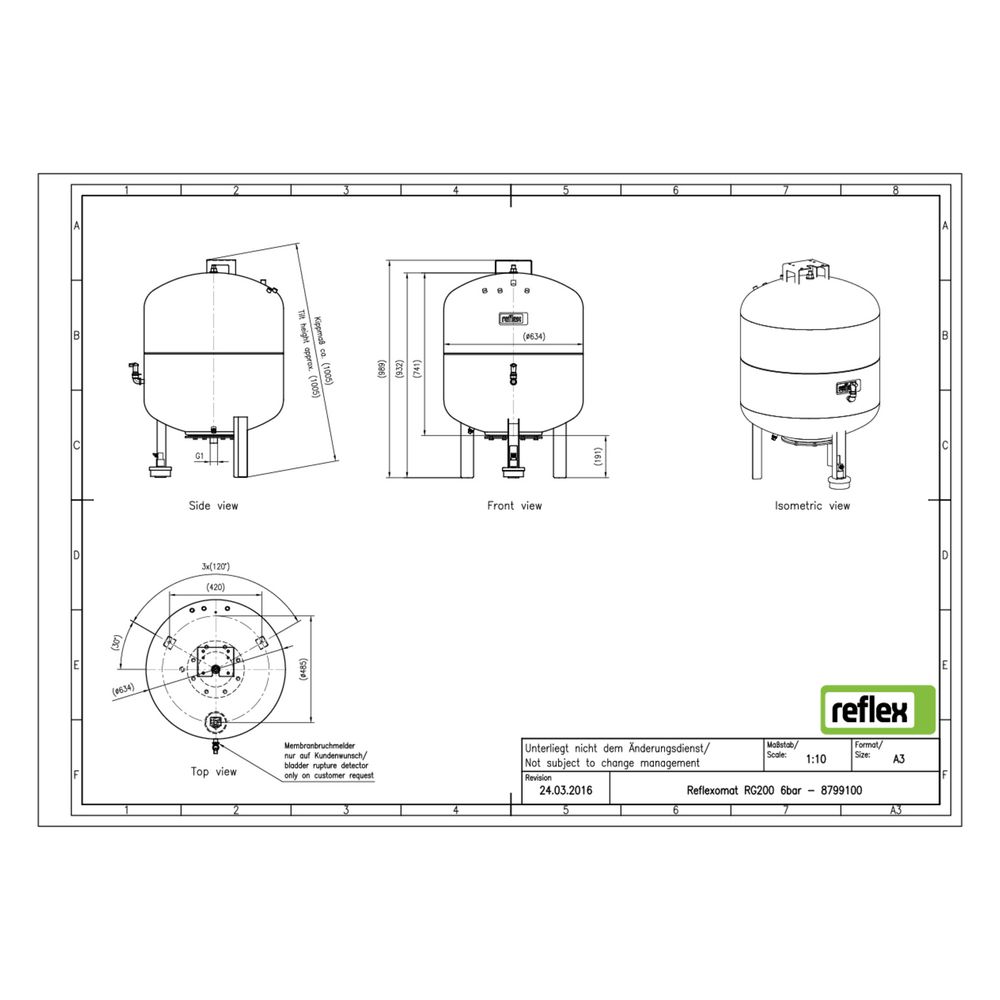

Das Ausdehnungsgefäß hat eine Bauhöhe von 989 mm und einen Durchmesser von 634 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm), mit einem Rohraußendurchmesser von 33,7 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C, der maximale Arbeitsdruck bei 6 bar. Die Membran ist austauschbar, was Wartung und Langlebigkeit unterstützt.

Welche Besonderheiten bietet das Reflexomat RG für die Praxis?

Das Gefäß ist speziell für den Einsatz in kompressorgesteuerten Druckhaltestationen konzipiert und ermöglicht eine präzise Druckregelung in Heiz- und Kühlkreisläufen. Die seitliche Muffe für den Membranbruchmelder verbessert die Sicherheit und Überwachung des Systems. Die Kunststoffbeschichtung schützt vor Korrosion und erhöht die Lebensdauer.

Technische Daten

• Nennvolumen: 200 l
• Maximaler Arbeitsdruck: 6 bar
• Maximale Mediumtemperatur: 70 °C
• Bauhöhe: 989 mm
• Durchmesser: 634 mm
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Druckstufe: PN 6

Das Reflexomat RG Ausdehnungsgefäß MAG 200 bietet eine zuverlässige und normgerechte Lösung zur Druckhaltung in geschlossenen Heiz- und Kühlwasseranlagen. Mit einem Nennvolumen von 200 Litern, einem maximalen Betriebsdruck von 6 bar und einer austauschbaren Butyl-Vollmembran ist es für den Dauerbetrieb bis 70 °C ausgelegt und unterstützt eine präzise Druckregelung durch die Integration in kompressorgesteuerte Druckhaltestationen.
