Beschreibung
Reflex Reflexomat RG Ausdehnungsgefäß MAG 2000, Nennvolumen 2000l, 6 bar, Vollmembran, Grau
Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 2000 ist ein kompressorgesteuertes Membran-Ausdehnungsgefäß mit einem Nennvolumen von 2000 Litern, das für geschlossene Heiz- und Kühlwasseranlagen konzipiert ist. Es ist für einen maximalen Betriebsdruck von 6 bar ausgelegt und eignet sich für den Einsatz in Systemen, die eine präzise Druckhaltung erfordern.
Wie funktioniert das Reflexomat RG Ausdehnungsgefäß?
Das Ausdehnungsgefäß dient als Grundgefäß in der Reflexomat kompressorgesteuerten Druckhaltestation. Die Druckhaltung wird über eine Steuereinheit mit einem oder zwei Kompressoren sowie einem Luftabströmventil geregelt. Die austauschbare Butyl-Vollmembran trennt das Wasser vom Gasraum und sorgt so für eine dauerhafte Druckstabilität.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Reflexomat RG entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 konstruiert. Es ist für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei einem Produkt von (PSV mal VN) kleiner oder gleich 3.000 bar mal Liter.

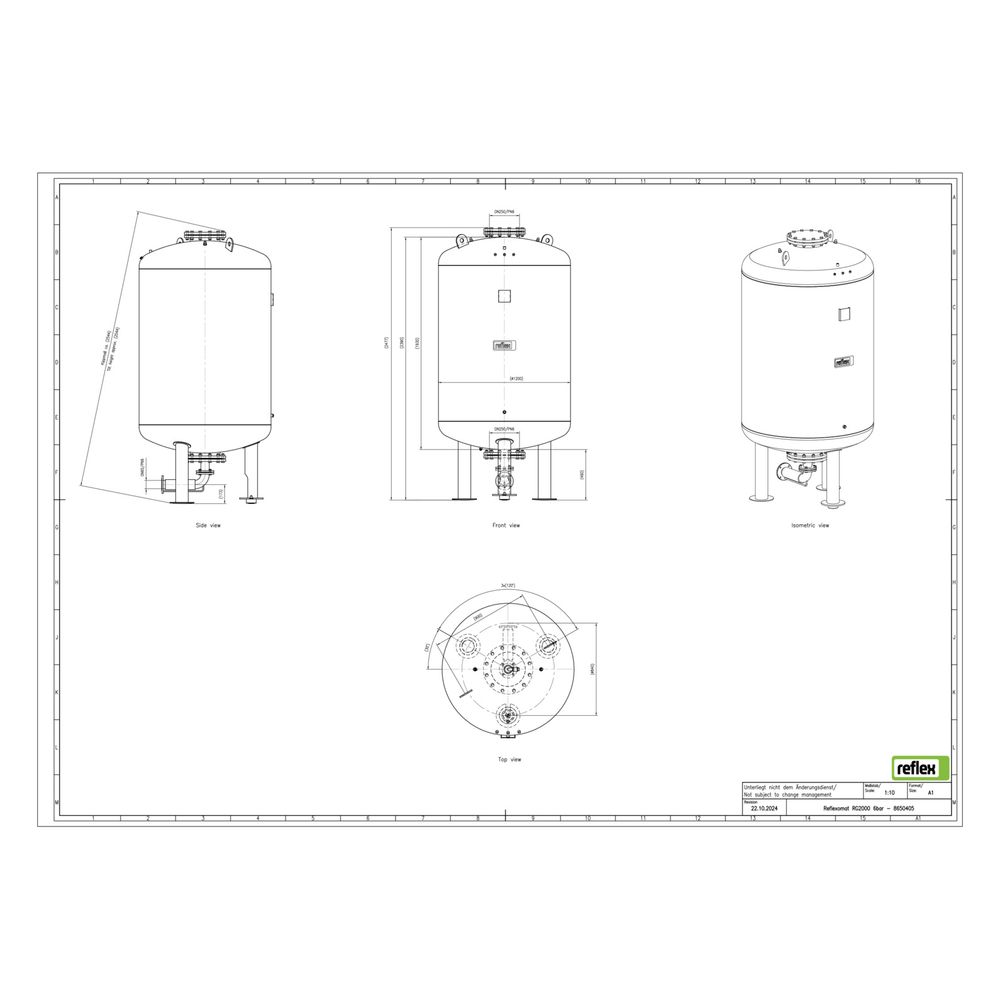

Wie ist das Ausdehnungsgefäß konstruiert und ausgestattet?
Das stehende Gefäß verfügt über eine stabile Fußkonstruktion und ist innen sowie außen kunststoffbeschichtet. Die Butyl-Vollmembran ist nach DIN EN 13831 gefertigt und austauschbar. Für die Sicherheit sorgt ein bauteilgeprüftes Luftsicherheitsventil. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders. Das Grundgefäß RG ist mit einem Messumformer für die Niveaumessung ausgestattet, der eine präzise Überwachung des Membranstatus erlaubt.
Welche technischen Daten sind für die Auswahl relevant?
Technische Daten
- Nennvolumen: 2000 l
- Maximaler Betriebsdruck: 6 bar
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
- Bauhöhe: 2480 mm
- Durchmesser: 1200 mm
- Nenndurchmesser Ausdehnungsanschluss: DN 65
- Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
- Membran: austauschbare Butyl-Vollmembran nach DIN EN 13831
- Platzierung: stehend mit Fußkonstruktion
- Gefäßbeschichtung: innen und außen kunststoffbeschichtet
Das Reflexomat RG Ausdehnungsgefäß MAG 2000 bietet eine zuverlässige und normgerechte Lösung für die Druckhaltung in Heiz- und Kühlwasseranlagen. Mit seinem großen Nennvolumen von 2000 Litern und der robusten Bauweise ist es für den Dauerbetrieb bei bis zu 70 °C und einem maximalen Druck von 6 bar ausgelegt. Die austauschbare Butyl-Vollmembran und die integrierten Sicherheitskomponenten sorgen für eine sichere und effiziente Funktionalität.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung kompressorgesteuert |
| Hersteller-Serie | Reflexomat |
| Hersteller-Produktgruppe | Reflexomat |
| Hersteller-Artikelnummer | 8650405 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8650405 |
| Bauhöhe | 2480,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705112874 |
| Gewicht | 405 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
