Reflex Reflexomat RG Ausdehnungsgefäß MAG 1000, Nennvolumen 1000l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 1000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen. Das Gefäß ist grau beschichtet und verfügt über eine austauschbare Butyl-Vollmembran nach DIN EN 13831.

Wie funktioniert das Reflexomat RG Ausdehnungsgefäß?

Das Reflexomat RG Ausdehnungsgefäß dient als Grundgefäß in kompressorgesteuerten Druckhaltestationen für Heiz- und Kühlwassersysteme. Es reguliert den Druck im System durch die Membran, die das Wasser vom Gasraum trennt. Die Druckhaltung wird über eine Steuereinheit mit ein oder zwei Kompressoren sowie einem Luftabströmventil gesteuert, die werkseitig auf dem Grundgefäß montiert ist.

Welche Sicherheits- und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Gefäß ist mit einem bauteilgeprüften Luftsicherheitsventil (SV) ausgestattet, das für die Absicherung des Gefäßes sorgt. Zudem verfügt es über eine angeschweißte seitliche Muffe zum Anschluss eines Membranbruchmelders, der mit einem Messumformer für die Niveaumessung verbunden ist. Die Innen- und Außenflächen sind kunststoffbeschichtet, was die Langlebigkeit und Korrosionsbeständigkeit erhöht.

Für welche Einsatzbereiche ist das Reflexomat RG geeignet?

Das Ausdehnungsgefäß ist für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Es erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie die Normen DIN EN 13831, VDI 4708 und AD 2000. Aufgrund der Bauweise und Zulassungen ist es besonders geeignet für Anlagen, die eine zuverlässige und präzise Druckhaltung erfordern.

Welche technischen Eigenschaften zeichnen das Reflexomat RG aus?

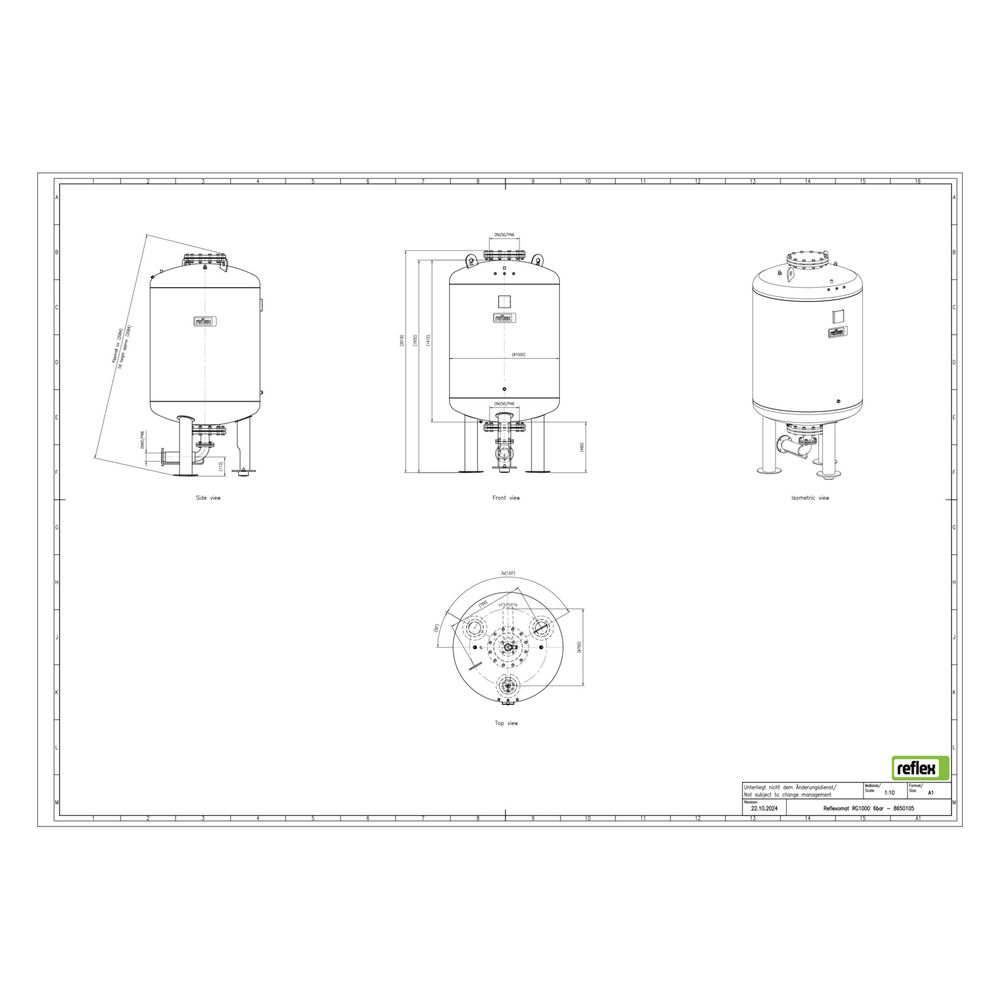

Das Gefäß ist stehend mit einer Fußkonstruktion ausgeführt und besitzt eine austauschbare Butyl-Vollmembran. Die maximale Mediumtemperatur beträgt 70 °C, der maximale Arbeitsdruck liegt bei 6 bar. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65 mit einem Rohraußendurchmesser von 76,10 mm. Die Bauhöhe beträgt 2025 mm, der Durchmesser 1000 mm.

Technische Daten

• Nennvolumen: 1000 l
• Maximaler Betriebsdruck: 6 bar
• Maximale Mediumtemperatur: 70 °C
• Membrantyp: Butyl Vollmembran (austauschbar)
• Bauform: stehend mit Fußkonstruktion
• Beschichtung: Innen und außen kunststoffbeschichtet
• Anschluss Nenndurchmesser: DN 65
• Rohraußendurchmesser Anschluss: 76,10 mm
• Bauhöhe: 2025 mm
• Durchmesser: 1000 mm

Das Reflexomat RG Ausdehnungsgefäß bietet eine zuverlässige Druckhaltung für Heiz- und Kühlwasseranlagen mit einem Nennvolumen von 1000 Litern und einem Betriebsdruck von 6 bar. Die austauschbare Butyl-Vollmembran und die robuste Bauweise mit kunststoffbeschichteten Oberflächen sorgen für eine lange Lebensdauer und sichere Funktion im Betrieb.
